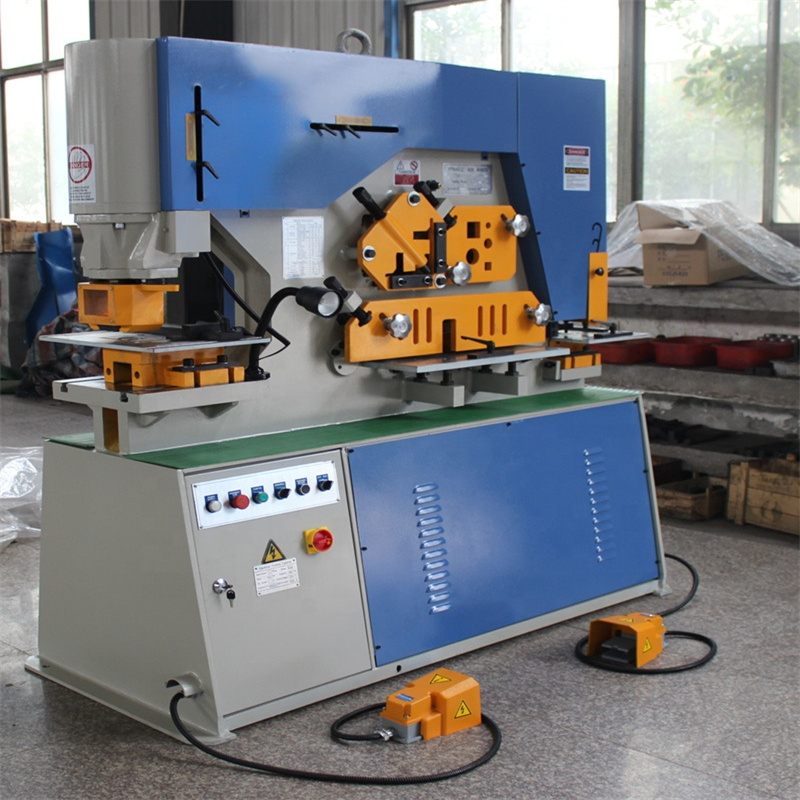

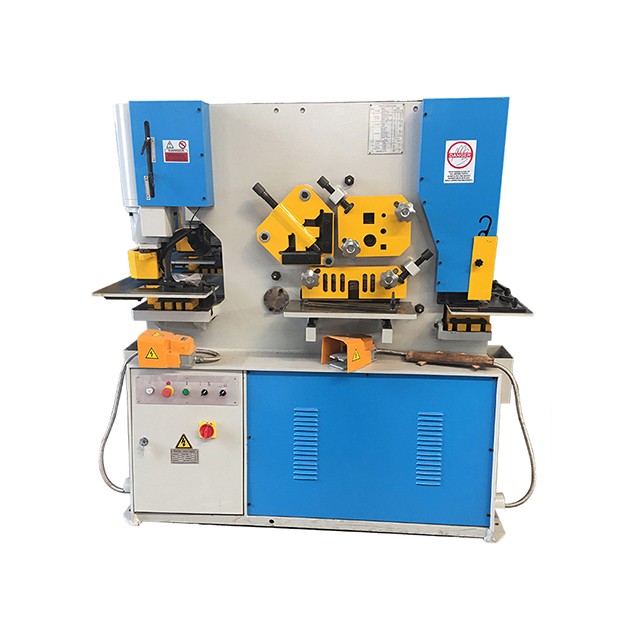

110 tons metalpladepresse Hjørneskæring Hydraulisk jernbearbejdningsmaskine

Ansøgning

De anvender hydraulisk drivsystem, og de er de nyeste jernarbejdere i vores land, forskellige metalplader, firkantede stang, rundstang, vinkel, kanal og bjælke kan skæres, udstanses og hakkes på maskinen. Den er også udstyret med en stopanordning til skæring.

1) 2 separate hydrauliske stempler og fodpedal for at tillade 2 operatører at arbejde på samme tid

2) Mere produktivitet med justerbar stempelslagsafstand

3) Centralsmøresystem

4) Elektrisk bagmåler

5) Arbejdslys

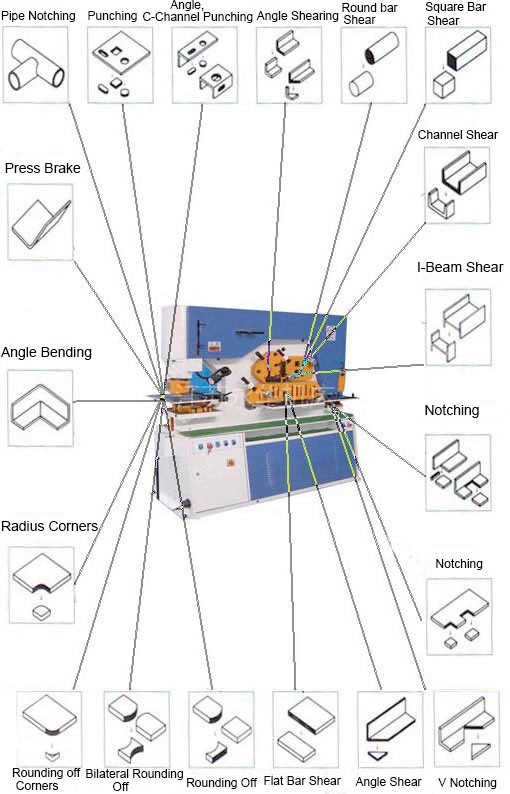

6) Fem individuelle arbejdsstationer på maskinen:
a) Ø26 mm stanseværktøj og standard stanseværktøj
b) Stål massiv rund og firkantet skæreknivesæt
c) Vinkelskæreknivesæt
d) Pladeskæresaks
e) U-notching klingesæt

Specifikationer for hydraulisk jernarbejder

Specifikation	Model	Q35Y-12	Q35Y-15	Q35Y-16	Q35Y-20
Proceskapacitet		40T	55T	60T	90T
Stansning	Dia.(punch)*Thickness(mm)	22*12	24*15	25*16	30*20
	Ramslaglængde (mm)	60	60	80	80
	Antal slag (gange/min.)	8	8	8	8
Skæring	Maks. tykkelse af pladen (mm)	12*250	15*300	16*250	20*330
	Maks. pladebredde (mm)	/	/	8*400	10*480
Vinkelskæring	900 klipning (mm)	100*10	120*12	125*12	140*12
	450 klipning (mm)	70*6	60*6	50*5	50*5
Indhak	Tykkelse (mm)	12	15	16	20
	Bredde (mm)	22	24	25	30
	Dybde (mm)	200	200	300	350

Specifikation	Model	Q35Y-25	Q35Y-30	Q35Y-40
Proceskapacitet		110T	140T	200T
Stansning	Dia.(punch)*Thickness(mm)	35*25	38*26	41*35
	Ramslaglængde (mm)	80	80	100
	Antal slag (gange/min.)	6	6	8~25
Skæring	Maks. tykkelse af pladen (mm)	25*330	30*355	35*400
	Maks. pladebredde (mm)	16*600	20*600	25*700
Vinkelskæring	900 klipning (mm)	160*14	180*16	200*18
	450 klipning (mm)	60*6	60*6	80*10
Indhak	Tykkelse (mm)	25	26	35
	Bredde (mm)	35	38	41
	Dybde (mm)	400	600	600

Detaljerede billeder

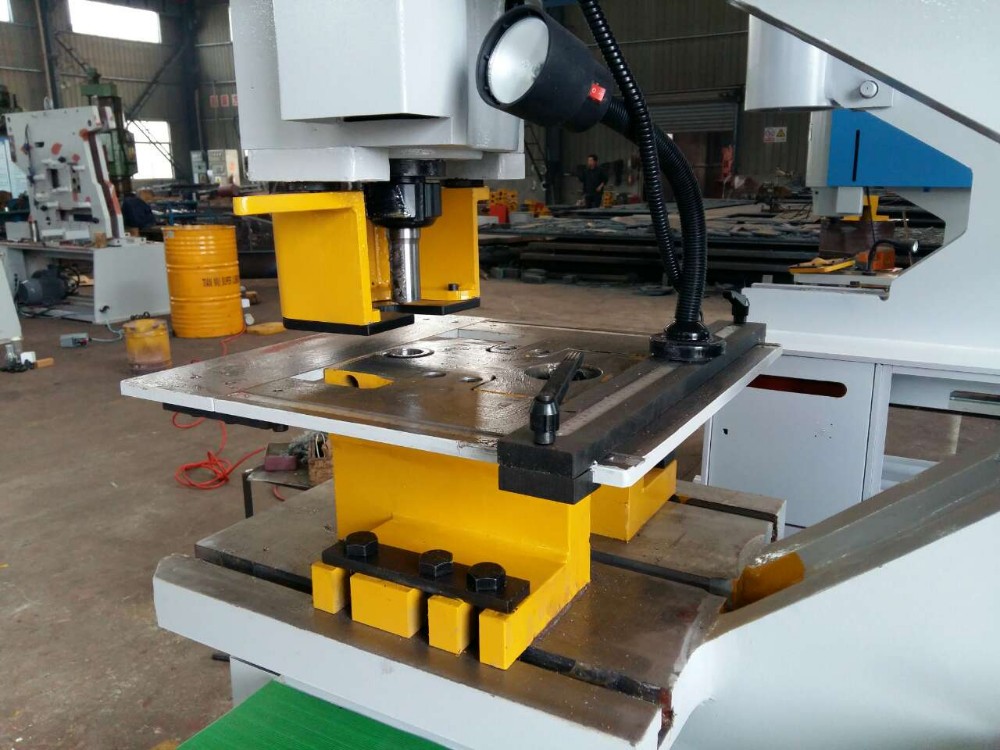

Punching Station

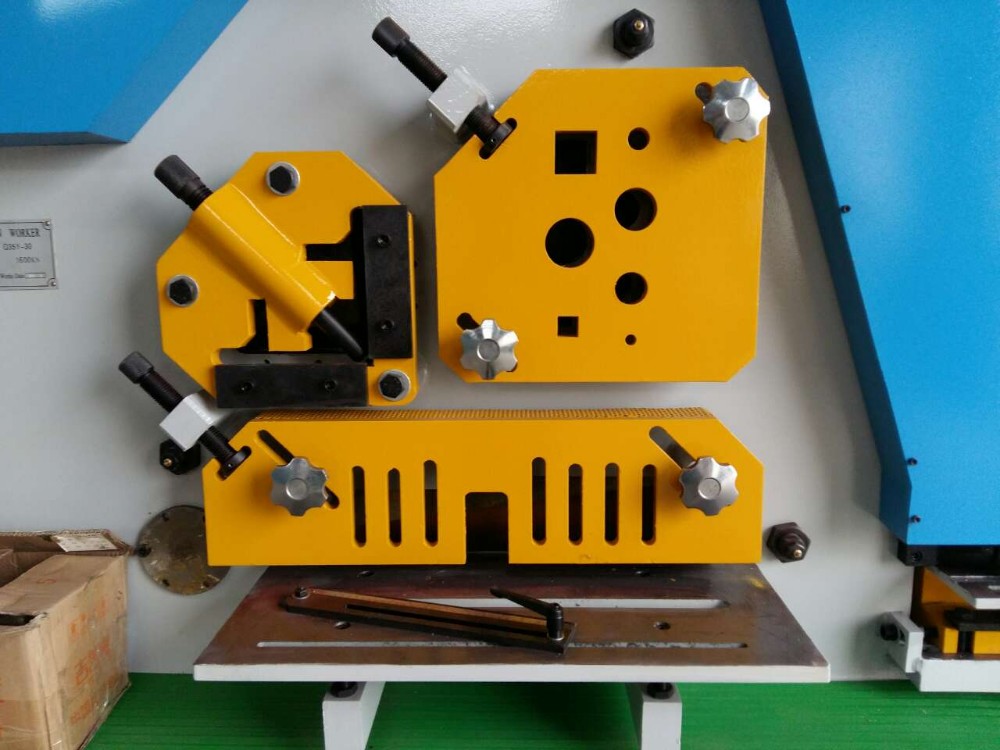

Solid Stock, Flat Bar og vinkelklipningsstationer.

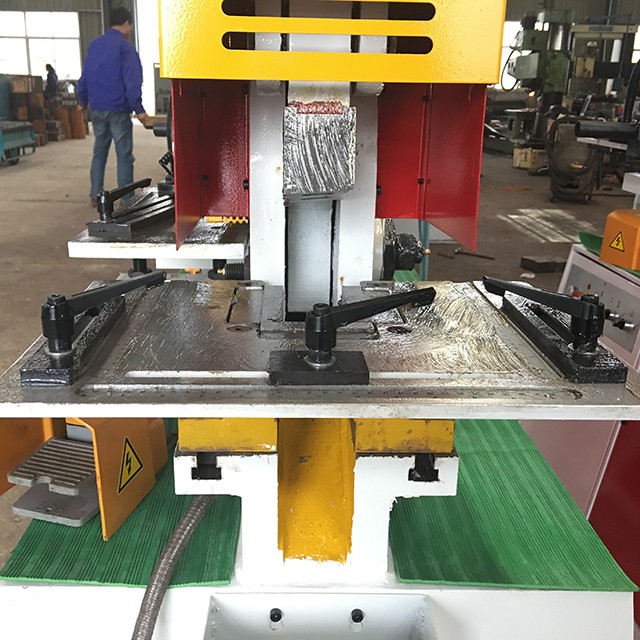

Rektangel Notching Station

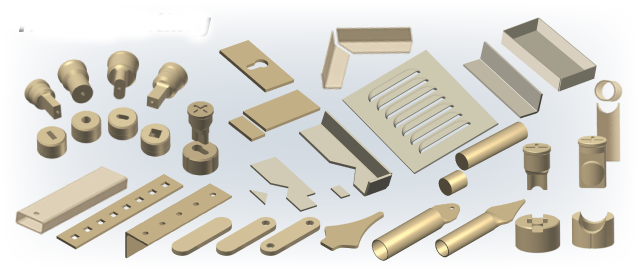

Formværktøj og prøver.

detaljer

• CNC eller ej: Normal
• Tilstand: Ny
• Nominel kraft (kN): 1100
• Strømkilde: Hydraulisk
• Spænding: 380V
• Dimension (L*B*H): 2350*960*2090
• Motoreffekt (kW): 15
• Vægt (T): 4500
• Nøgle salgsargumenter: Multifunktionel
• Garanti: 12 måneder
• Udstillingslokale: Ingen
• Gældende industrier: Byggematerialebutikker, maskinværksteder, anlægsarbejder, produktionsanlæg, energi og minedrift
• Maskintype: Hydraulisk presse
• Stansetryk(KN): 1100 Jernarbejder
• Maks. skæretykkelse (mm): 25 Jernbearbejdning
• Forskydningsstørrelse af One Stroke(mm): 25*330
• Halsdybde standard (mm): 400
• Stansetykkelse (mm): 25
• Maks. stansningsdiameter (mm): 25
• Efter garantiservice: Videoteknisk support, Feltvedligeholdelse og reparationsservice, Reservedele, Onlinesupport
• Lokal service: UAE
• Certificering: ce
