12mm 3200mm hydraulisk guillotineklippemaskine Cnc stålpladeskæremaskine

Funktioner:

1. Frontfodringsplatformen er udstyret med lineal til tallerkenfodring og glat i overfladen for at beskytte pladen i enhver overflade, der gør ondt under fodring. Linealen kan være præcision i MM eller mere enhed til nøjagtighedskontrol og kontrol.

2. Arbejdsbordet er udstyret med kugle- eller rundstangsstål til at støtte pladen i fodring og også beskyttelsen for enhver overflade, der er slidt.

3. Den elektroniske boks er udstyret med gode certificerede komponenter. For det meste bruger vi CE-certificerede SIEMENS- eller Schneider-komponenter til eksportmaskiner og også nogle højkvalitets CCC-certificerede komponenter til carte til forskellige standardbehov kunder.

4. Maskinens kropsstål, vi vælger for det meste Kinas topmærke stålpladeudbyder Shanghai BAOSTEEL med god kvalitet og er blevet behandlet med antikorrosiv maling før den sidste maling på. Så maskinen vil for det første have god holdbar brug og også et perfekt udseende udvendigt.

5. Bladet: Bladmaterialet er 9CrSi eller 6CrW2Si, materialet er højt testet materiale med tusind gange for høj stivhed og skæreresultat. Den opadgående klinge er rektangulær klinge med fire klingekanter, som er forskellig fra QC12Y Swing Beam skæremaskine (De detaljerede, se venligst SIECC/SIECCTECH klinge for at forklare foto og instruktion). Bladets frigang kan justeres manuelt eller med motor. Begge har indekshjulet til at vise afstanden, så betjeningen og displayet nemt kan være. Og den opadgående klingeaksel bruger vippestruktur for at fremme klipningspræcisionen.

6. Maskinen udstyrede pressefoden til at presse pladen stabilt ved skæring, foden er udstyret med plastoverflade med høj fraktion uden overfladeødelæggelse af pladen. Til hulplade vil vi udstyre kvadratfod til stabil firkantpresse.

7. Gearpumpe: Vi bruger et godt mærke "lige konjugeret intern gearpumpe" i både det kinesiske mærke Shanghai chengjie eller Tyskland Eckerler. Den indvendige tandhjulspumpe er behandlet som en aldrig slid-pumpe i industrien og har været meget brugt i højpræcisions hydrauliske maskiner med karakteren af støjsvag, ingen pulsering og lang levetid. Shanghai Chengjie gearpumpe bruges også i Kinas flyindustri, så den er pålidelig og pålidelig. Når du arbejder med høj hastighed, er lyden flad og jævn, selv ingen fælder. Den lange levetid afhænger af hans slibende ydeevne, de indre maskinkomponenter har oliefilmbeskyttelseslag, så selv brug normal hydraulikolie, selv ingen slid.

8. Det hydrauliske system kan bruge Germany Rexroth eller USA OMG-system. Returen styres af nitrogenreturcylinder med stabil arbejdsproces og let i betjening. Den hydrauliske presse tvang transmissionen op og nitrogen påtvinger oprykningen med et godt samarbejde. (Arbejdsprincippet kan vende tilbage til SIECC-teknologitegning af QC11Y og QC12Y)

9. Backgauge tælles af tæller og kan mikrojusteres og er motordrevet.

10. Maskinen vil være udstyret med hegnsbeskyttelsesdør før skærebladet og trykfoden. Hegnet kan åbnes, hvis det er nødvendigt. I nærheden af halsen vil vi udstyret med åben-tilgængelig dør for personsikkerhed, men kan åbnes, når der er behov for indvendig kontrol.

11. Brug af rullende spor med tre lejer for at eliminere skinnespalte og forbedre skærekvaliteten. (Maskintegning tilgængelig for
forklar klart)

Specifikation

Model	Max. Tykkelse	Udbyttestyrke	Maks. Længde	Vinkel	X.Stroke	Frekvens	Strøm	L*B*H(mm)	Vægt
QC12Y-4*2500	4 mm	≤450kN/cm	2500 mm	1°30'	20~600 mm	16 gange/min	5,5 kW	3040*1610*1620	3800 kg
QC12Y-4*3200	4 mm	≤450kN/cm	3200 mm	1°30'	20~600 mm	14 gange/min	5,5 kW	3840*1610*1620	5000 kg
QC12Y-4*4000	4 mm	≤450kN/cm	4000 mm	1°30'	20~600 mm	10 gange/min	5,5 kW	4600*1700*1700	6500 kg
QC12Y-4*6000	4 mm	≤450kN/cm	6000 mm	1°30'	20~600 mm	8 gange/min	7,5 kW	6460*2100*3200	11000 kg
QC12Y-6*2500	6 mm	≤450kN/cm	2500 mm	1°30'	20~600 mm	14 gange/min	7,5 kW	3040*1610*1620	5000 kg
QC12Y-6*3200	6 mm	≤450kN/cm	3200 mm	1°30'	20~600 mm	12 gange/min	7,5KW	3840*1610*1620	6000 kg
QC12Y-6*4000	6 mm	≤450kN/cm	4000 mm	1°30'	20~600 mm	8 gange/min	7,5KW	4620*1750*1700	8200 kg
QC12Y-6*5000	6 mm	≤450kN/cm	5000 mm	1°30'	20~600 mm	6 gange/min	11KW	5400*1800*1900	10500 kg
QC12Y-6*6000	6 mm	≤450kN/cm	6000 mm	1°30'	20~600 mm	5 gange/min	11KW	6480*2100*2300	16500 kg
QC12Y-8*2500	8 mm	≤450kN/cm	2500 mm	1°30'	20~600 mm	10 gange/min	11KW	3040*1700*1700	6000 kg
QC12Y-8*3200	8 mm	≤450kN/cm	3200 mm	1°30'	20~600 mm	8 gange/min	11KW	3860*1700*1700	7200 kg
QC12Y-8*4000	8 mm	≤450kN/cm	4000 mm	1°30'	20~600 mm	8 gange/min	11KW	4640*1700*1700	8800 kg
QC12Y-8*5000	8 mm	≤450kN/cm	5000 mm	1°30'	20~600 mm	8 gange/min	11KW	5400*2100*2000	11500 kg
QC12Y-8*6000	8 mm	≤450kN/cm	6000 mm	1°30'	20~600 mm	8 gange/min	11KW	6480*2100*2350	18000 kg
QC12Y-10*2500	10 mm	≤450kN/cm	2500 mm	2°	20~600 mm	9 gange/min	11KW	3040*1700*1700	7300 kg
QC12Y-10*3200	10 mm	≤450kN/cm	3200 mm	2°	20~600 mm	9 gange/min	11KW	3860*1700*1700	8000 kg
QC12Y-10*4000	10 mm	≤450kN/cm	4000 mm	2°	20~600 mm	8 gange/min	11KW	4650*2100*2000	12050 kg
QC12Y-10*6000	10 mm	≤450kN/cm	6000 mm	2°	20~1000 mm	5 gange/min	15KW	6500*2100*2300	24000 kg
QC12Y-12*2500	12 mm	≤450kN/cm	2500 mm	1°40'	20~600 mm	9 gange/min	18,5KW	3140*2150*2000	9000 kg
QC12Y-12*3200	12 mm	≤450kN/cm	3200 mm	1°40'	20~600 mm	9 gange/min	18,5KW	3880*2150*2000	10800 kg
QC12Y-12*4000	12 mm	≤450kN/cm	4000 mm	1°40'	20~1000 mm	8 gange/min	18,5KW	4680*2150*2000	13000 kg
QC12Y-12*5000	12 mm	≤450kN/cm	5000 mm	2°	20~1000 mm	6 gange/min	18,5KW	5900*2150*2000	16000 kg
QC12Y-12*6000	12 mm	≤450kN/cm	6000 mm	2°	20~1000 mm	5 gange/min	18,5KW	6900*2600*2700	29500 kg
QC12Y-12*8000	12 mm	≤450kN/cm	8000 mm	2°	20~1000 mm	5 gange/min	18,5KW	9000*3500*3500	46500 kg
QC12Y-16*2500	16 mm	≤450kN/cm	2500 mm	2°30'	20~600 mm	9 gange/min	22KW	3140*2150*2000	11000 kg
QC12Y-16*3200	16 mm	≤450kN/cm	3200 mm	2°30'	20~600 mm	8 gange/min	22KW	388 0*2150*2000	13000 kg
QC12Y-16*4000	16 mm	≤450kN/cm	4000 mm	2°30'	20~1000 mm	8 gange/min	22KW	4650*2150*2200	16300 kg
QC12Y-16*5000	16 mm	≤450kN/cm	5000 mm	2°30'	20~1000 mm	6 gange/min	22KW	5900*2600*2700	20000 kg
QC12Y-16*6000	16 mm	≤450kN/cm	6000 mm	2°30'	20~1000 mm	5 gange/min	22KW	6900*2700*2700	36000 kg
QC12Y-16*8000	16 mm	≤450kN/cm	8000 mm	2°30'	20~1000 mm	5 gange/min	22KW	9000*3500*3500	75000 kg
QC12Y-20*2500	20 mm	≤450kN/cm	2500 mm	3°	20~1000 mm	8 gange/min	22KW	3440*2300*2500	15800 kg
QC12Y-20*3200	20 mm	≤450kN/cm	3200 mm	3°	20~1000 mm	8 gange/min	22KW	4150*2350*2700	18500 kg
QC12Y-20*4000	20 mm	≤450kN/cm	4000 mm	3°	20~1000 mm	5 gange/min	22KW	4850*2600*2700	21500 kg
QC12Y-20*6000	20 mm	≤450kN/cm	6000 mm	3°	20~1000 mm	4 gange/min	30KW	6700*3000*3000	47000 kg
QC12Y-25*2500	25 mm	≤450kN/cm	2500 mm	3°	20~1000 mm	8 gange/min	37KW	3200*2700*2900	19000 kg
QC12Y-25*3200	25 mm	≤450kN/cm	3200 mm	3°	20~1000 mm	5 gange/min	37KW	4200*2700*2900	23000 kg
QC12Y-30*2500	30 mm	≤450kN/cm	2500 mm	3°	20~1000 mm	4 gange/min	37KW	3300*2900*3000	23500 kg
QC12Y-30*3200	30 mm	≤450kN/cm	3200 mm	3°30'	20~1000 mm	4 gange/min	40KW	4200*2900*3200	26000 kg
QC12Y-40*2500	40 mm	≤450kN/cm	2500 mm	4°	20~1000 mm	3 gange/min	55KW	3200*3300*3000	38000 kg
QC12Y-40*3200	40 mm	≤450kN/cm	2500 mm	4°	1000 mm	3 gange/min	55KW	4300*3300*3200	49000 kg

detaljer

DELINGSPROCES

Perfekt design i alle aspekter; Ved at vælge den nye og forbedrede CNC-guillotine får vi maksimal sikkerhed, høj nøjagtighed og enestående brugervenlighed.

Klingeafstand, skærevinkel og skærelængde justeres automatisk baseret på materialevalg og tykkelse.

De kritiske dele af KEC kantpresser og skæremaskiner er fremstillet i Tyskland.

De nøje udvalgte komponenter kommer fra langsigtede partnere globalt.

Vi stoler på vores kvalitet og giver derfor vores guillotine 3 års garanti.

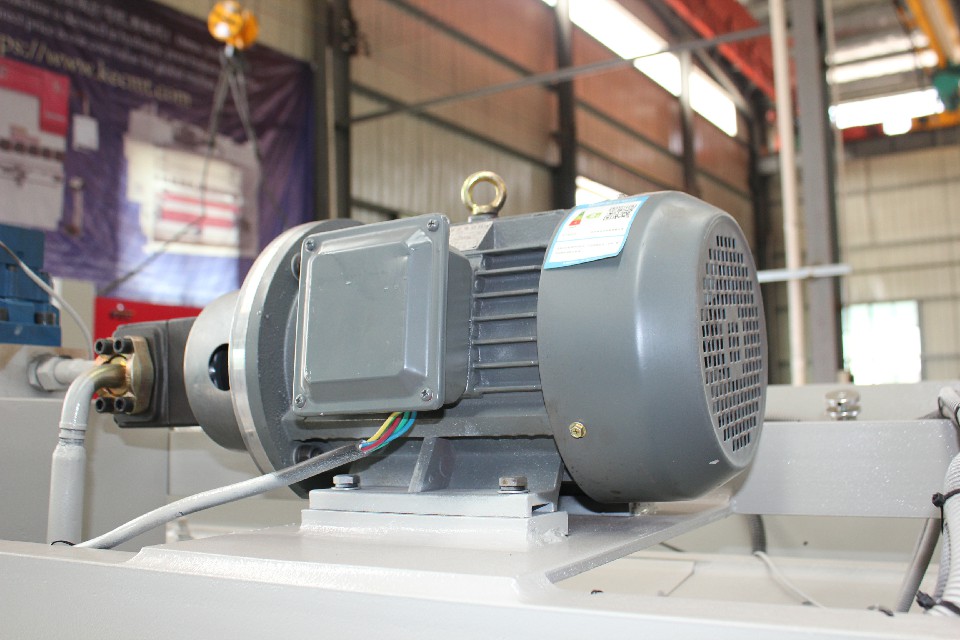

Siemens hovedmotor

Brug af Siemens Motor garanterer maskinens levetid og reducerer støjen under arbejdet.

Blade Clourancant Hurtig justering

Hurtig justeringsmekanisme til omarrangering af bladfrigang. nem betjening i hånden. realisering af trinløs justering af klingens frigang.

Front Positioning Verticality Regulator

Forreste positioneringsanordning, indstilling af vertikalitet og positioneringsanordning på den forreste støtte længst til venstre, garanterer skærepræcision, nem betjening, praktisk og effektiv.

Arbejdsbænk rullende stålkugle

Rullende stålkugle af arbejdsbænk kan reducere friktionen, beskytte arbejdsemnets overflade.

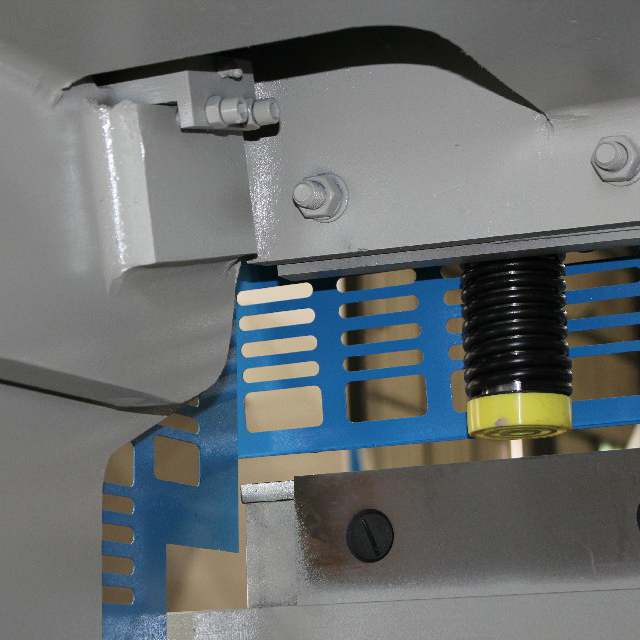

Indbygget fjedertrykcylinder

Dens nedre ende er udstyret med specialmateriale pakning, sparsomt styrer trykket, undgår aluminiumslegering eller andet blødere
materialer, der bliver påtrykt.

Høj præcision bagmåler

Den unikke og nye kugleskrue lineære styrestruktur bagmåler sikrer høj positioneringsnøjagtighed. Justerbar stråleføringsregel og synkron transmissionsstruktur, stabil og pålidelig. Valgfri løftemekanismestruktur til at skære arbejdsemnet ud af bagviddeområdet. Ved skæring af tynde og brede metalplader kan pneumatisk støtteanordning vælges. Øget positioneringsområde gør skæringen mere effektiv og præcis.

Stabilt El-skab

Holdbar France Schneider Electrics sikrer stabil drift af maskinen. Rimelig linjeforbindelse og arrangement reducerer fejlfrekvensen betydeligt. Og operatøren og alle dele af maskinen spillede en god beskyttelse. Valgfri servo og drev for at forbedre positioneringsnøjagtigheden af bagmål (X)-akse.

KONFIGURATION

CNC kontrolsystem: Estun E21S kontrol fra Nanjing

Elektriske komponenter: Schneider Electrical fra fransk

Hovedmotor: Siemens fra tysk mærke

Vinkelmåling Sensor: OPKON fra Türkçe Brand

Inverter Drive: Taiwan DELTA Servo Motor & Driving System

PLC: Schneider Electrical fra fransk

Skæreblade: Shark Toolings fra Kina

Hydrauliksystem: Bosch-Rexroth fra Tyskland

Hydraulikpumpe: SUNNY fra USA-mærke eller tilsvarende mærke

Rørforbindelse: EMB Brand fra Tyskland

Kugleskrue/ liner guide: HIWIN fra Taiwan-området

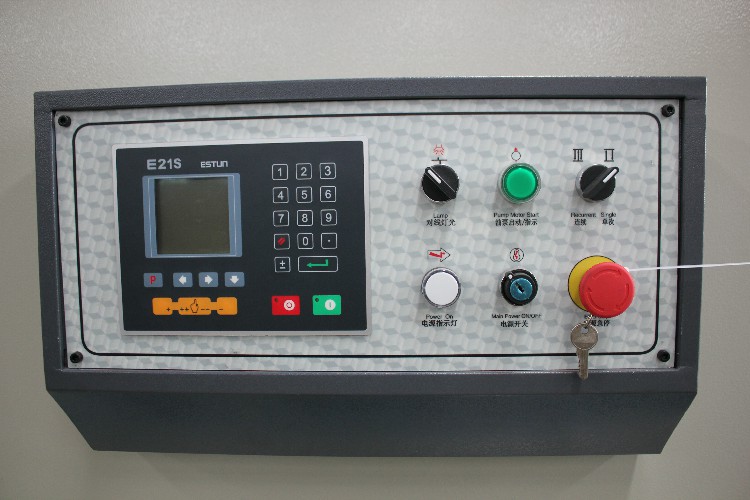

E21S controller

* Backgauge og blok kontrol
* Styring til generelle AC-motorer, frekvensomformer
* Intelligent positionering
* Lagertæller
* Indstilling af hold/dekompressionstid
* Programhukommelse med op til 40 programmer
* Op til 25 trin pr. program
* En side positionering
* Tilbagetrækningsfunktion
* En nøgle backup/gendannelse af parametre
* mm/tommer
* Kinesisk / engelsk

FAQ

1. Sp: Vi ser mange kinesiske mærker på markedet, er de alle producenter? Hvad med KEC/yaduan?

A: Det er rigtigt, at blandt alle disse kinesiske mærker er de fleste af dem handelsmærker.
Men KEC/yaduan er den rigtige producent, der har lavet hydrauliske kantpresser og skæremaskiner siden 2008.

2. Q: Hvordan får man et nøjagtigt tilbud fra KEC?

A: Giv os blot detaljerne om materiale, maks. tykkelse og maks. bredde, du gerne vil arbejde med.

3. Q: Kan du udføre OEM-service?

A: Selvfølgelig. dit design eller andre krav accepteres, dit eget logo kan udføres på maskinen.

4. Q: Hvad er forsendelsesomkostningerne fra Kina til dit land?

A: Vi kan sende maskine til din havn eller døradresse til søs.

Fortæl os venligst din nærmeste havn eller adresse med postnummer.

Vi samarbejder med flere pålidelige forsendelsesagenter for at arrangere global forsendelse på flere måder.

5. Q: Hvad er den gennemsnitlige leveringstid?

A: For aktier er leveringstiden omkring 7 dage. For masseproduktion er leveringstiden 20-30 dage efter modtagelse af depositumbetalingen. Gennemløbstiderne træder i kraft ved modtagelse af depositum. Hvis vores leveringstider ikke fungerer med din deadline, kan vi arrangere en særlig presserende produktion for at fange vores deadline. I alle tilfælde vil vi forsøge at imødekomme dine behov. I de fleste tilfælde er vi i stand til at klare hurtig levering.

6. Sp.: Kan du levere den relevante forsendelsesdokumentation?

A: Ja, vi kan levere de fleste dokumenter inklusive
konnossement;
Analysecertifikater/overensstemmelse;
CE-certifikat, COC-certifikat;
Forsikring;
Oprindelsesland;
Kommerciel faktura;
Pakkeliste og andre eksportdokumenter alt efter behov.

7. Q: Accepterer du LC-betaling?

A: Ja, normalt er vores betaling 30% 70% T/T, LC-betaling er også acceptabel

8. Q: Hvordan betjener man de bestilte maskiner?

A: Videoer af maskinerne før forsendelse på vores fabrik vil blive sendt direkte til dig.

9. Q: Hvad med idriftsættelsesservice?

A: Vi kan tilbyde idriftsættelsesservice, køberen skal have råd til flybilletter.

10. Q: Hvad er produktgarantien?

A: Normalt 3 år. Vores forpligtelse er til din tilfredshed med vores produkter. Hvad angår garanti eller ej, er det kulturen i vores virksomhed at adressere og løse alle kundeproblemer til alles tilfredshed.

11. Spørgsmål: Garanterer du sikker og sikker levering af produkter?

A: Ja, vi bruger altid eksportemballage af høj kvalitet. Vi bruger også specialiseret fast emballage til farligt gods og validerede kølerumsafsendere til temperaturfølsomme genstande. Særlig emballage og ikke-standard emballeringskrav vil opkræve yderligere.

detaljer

• Maks. Skærebredde (mm): 3200
• Maks. Skæretykkelse (mm): 12 mm
• Automatisk niveau: Fuldautomatisk
• Skærevinkel: 1,5 grader
• Bladlængde (mm): 2400 mm
• Bagviddevandring (mm): 20 - 600 mm
• Halsdybde (mm): 150 mm
• Tilstand: Ny
• Effekt (kW): 18,5 kW
• Vægt (KG): 10800 KG
• Spænding: 380V/50HZ/3PH
• Dimension (L*B*H): 3880*2150*2000
• År: 2021
• Garanti: 3 år
• Nøgle salgsargumenter: Høj nøjagtighed
• Gældende industrier: Byggematerialebutikker, maskinreparationsværksteder, produktionsanlæg, anlægsarbejder, energi og minedrift
• Udstillingslokale: Canada, Storbritannien, USA, Frankrig, Tyskland, Rusland, Japan, Australien
• Marketingtype: Nyt produkt 2021
• Maskintestrapport: Leveres
• Video udgående inspektion: Forudsat
• Garanti på kernekomponenter: 3 år
• Kernekomponenter: leje, motor, pumpe, gear, PLC, trykbeholder, motor, gearkasse
• Styresystem: Estun E21 NC Control
• Skæremateriale: Metal rustfrit stål Kulstofstål
• Eftersalgsservice: Gratis reservedele, Feltinstallation, idriftsættelse og træning, Feltvedligeholdelse og reparationsservice, Onlinesupport, Videoteknisk support
• Efter garantiservice: Videoteknisk support, Onlinesupport, Reservedele, Feltvedligeholdelse og reparationsservice
• Lokal service: Canada, Storbritannien, USA, Frankrig, Pakistan, Mexico, Rusland, Australien, Sydafrika
• Certificering: CE
