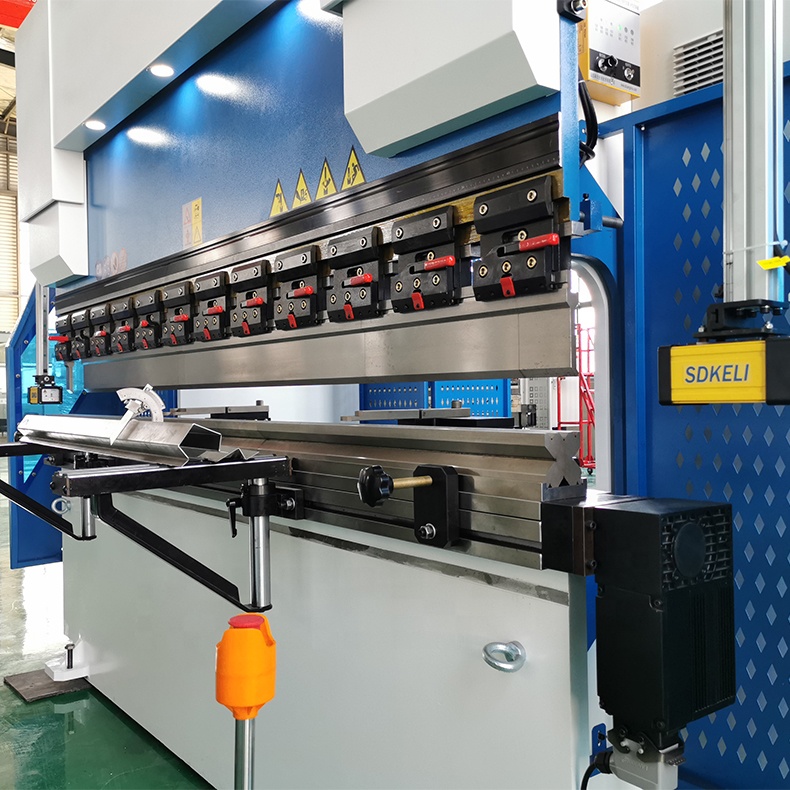

160t-4000 4-akset Cnc hydraulisk bukkemaskine kantpresse

Produktbeskrivelse

Press Brake er en ny CNC-bukkemaskine lanceret af RAYMAX i 2020 og er velegnet til producenter med høje krav til præcision og omkostningseffektivitet. 4-akset CNC-bukkemaskine er vores mest populære model efter volumen og en ægte arbejdshest, som er konstrueret af dele af høj kvalitet og tilbyder seriøs pålidelighed. Y1 & Y2 Synkroniseringsteknologi sikrer høje tilgangs-, bøjnings- og returhastigheder. Dets bøjningslængdeevne og trykområde kan tilpasses til at opfylde forskellige produktionskrav.

Stabil og holdbar ydeevne af maskinens krop

1, Maskinrammen integreret svejsning.

2, Maskinrammen dannet af CNC tredimensionelle bearbejdningscenter i en proces, som sikrer paralleliteten og vertikaliteten af hver monteringsflade.

3, Indvendig spændingslaminering ved hærdning Shot blast for at fjerne rust og anti-rust behandling.

4, Shot blast for at fjerne rust og anti-rust behandling.

Videnskabeligt design

1, Synkron bevægelse af Y1 og Y2 akser hver styret af uafhængig cylinder.

2, Mulighed for at tilføje muligheder og opgraderinger på konfigurationen på et senere tidspunkt.

Miljøvenligt

Lav støj under ventetid og hurtigt ned (mindre end 25 decibel), tryk og retur, da trykket i hydrauliksystemet er servohovedmotorens lukkede kredsløb. Energiforbrug lavere end almindelig maskine med 60% ved brug af servomotor.

Tekniske parametre

For flere maskinmodeller kontakt os venligst, vi vil svare dig ASAP!
Model	Polernes afstand (mm)	Halsdybde (mm)	Skyderslag (mm)	Max højde (mm)	Strøm (kw)	Vægt (kg)	Dimension (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

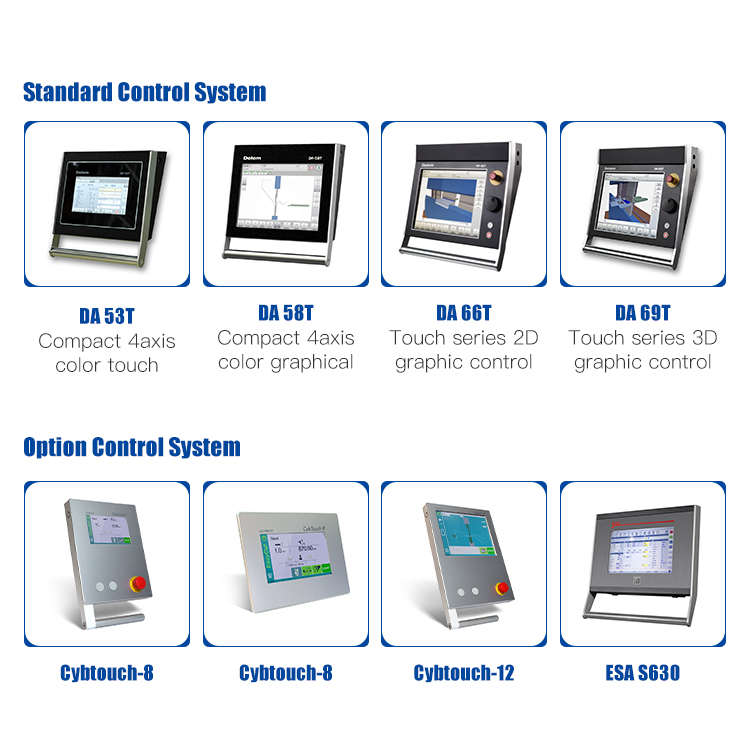

Kontrolsystem

Amuda CNC bukkemaskine kan udstyres med forskellige styresystemer. Vores højeffektive baggauge-system giver vores kunder forskellige automatiseringsløsninger.

Maskindisplay

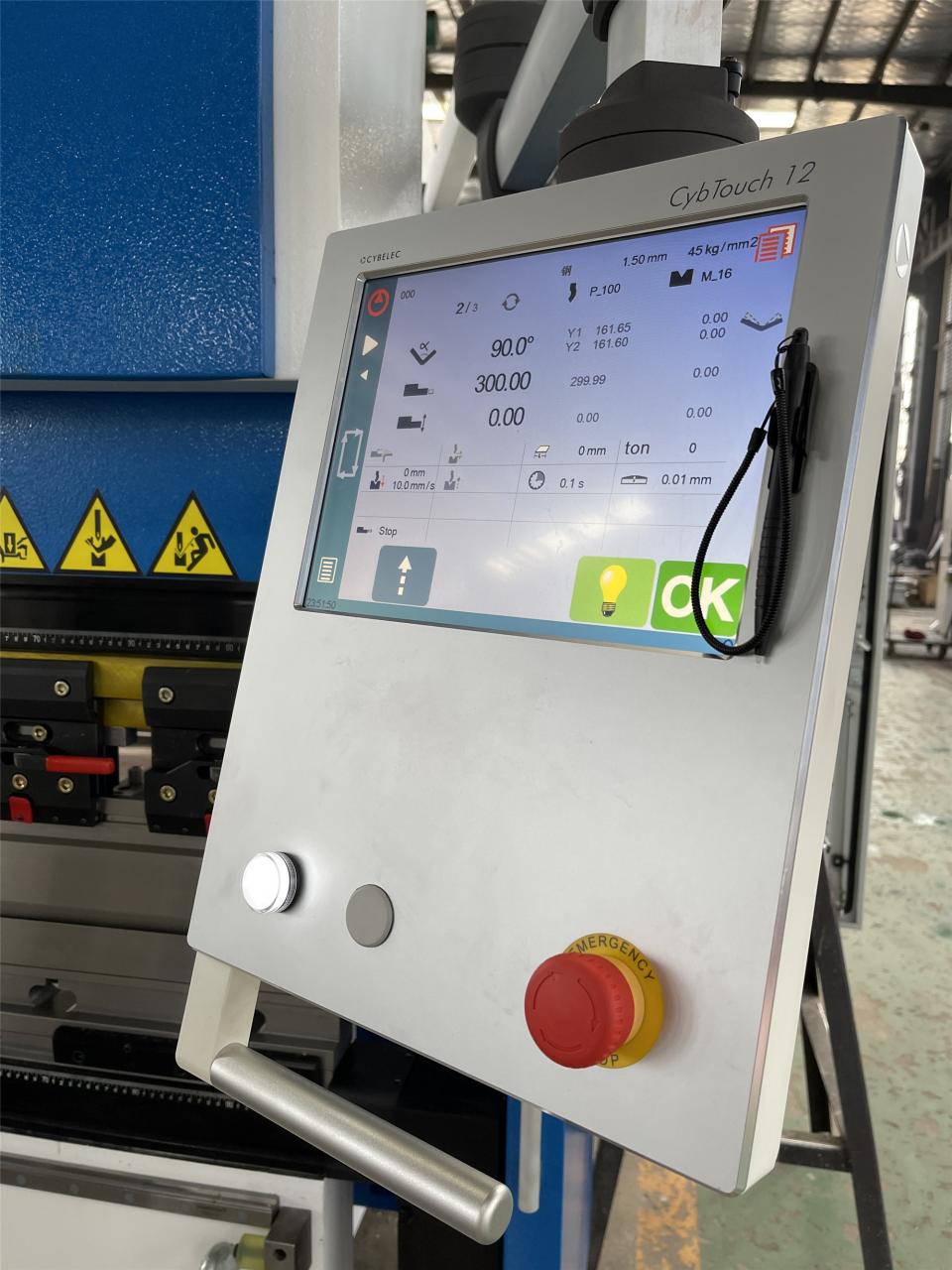

Cybtouch-12 Controller System

1. Styrer 4 akse.

2. Automatisk bøjningssekvensering (ekstraudstyr).

3. Bøjningsgodtgørelsesberegning.

4. Tryk - kroneberegning.

5. Modulære værktøjer til hver del eller bøjning.

6. Korrektion af vinkel og bagvidde.

7. Tele-vedligeholdelse via trådløs forbindelse med pc eller notebook.

8. USB-port til memory stick til dataoverførsel/backup.

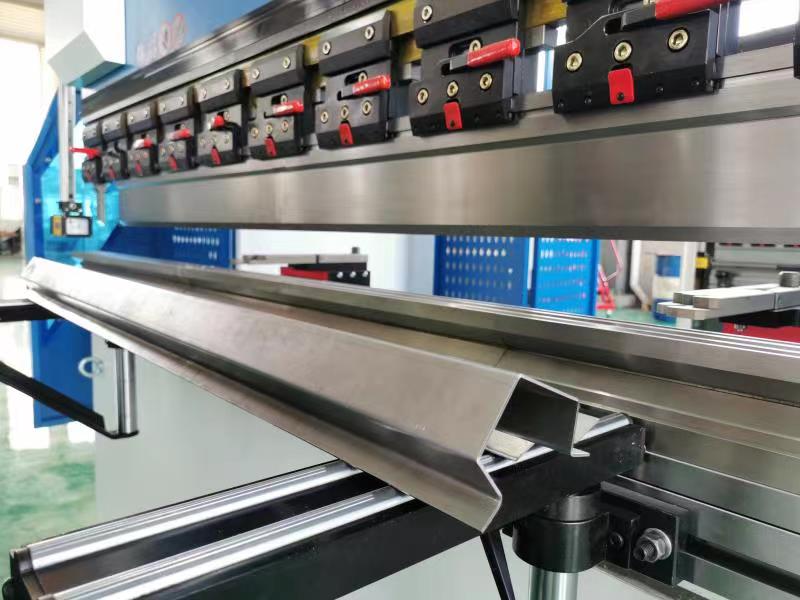

Højeffektivt arbejdsbord

1, Du kan bruge hele bøjningslængden, da der ikke er nogen interferenskonturer.

2, CNC tilpasset form

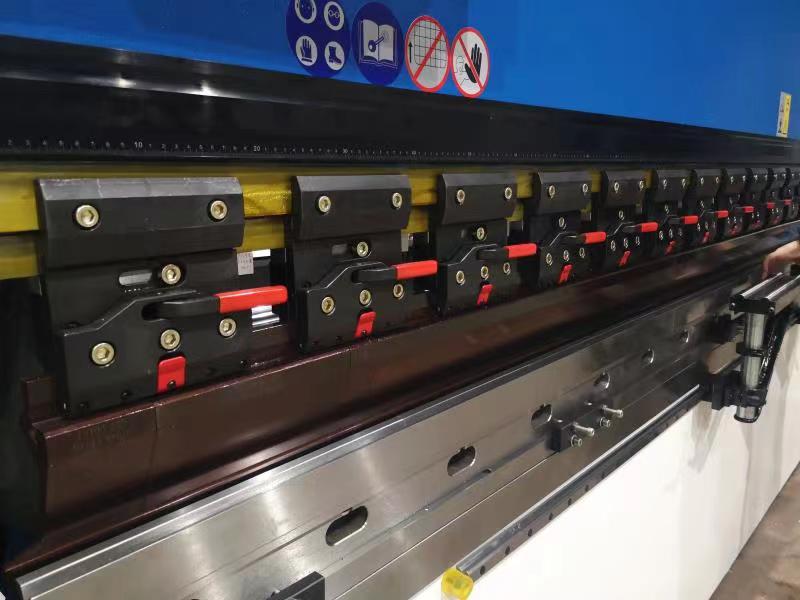

3, Hurtigt klip: hurtige værktøjsskift takket være lodret opsætning, for at reducere dine opsætningstider.

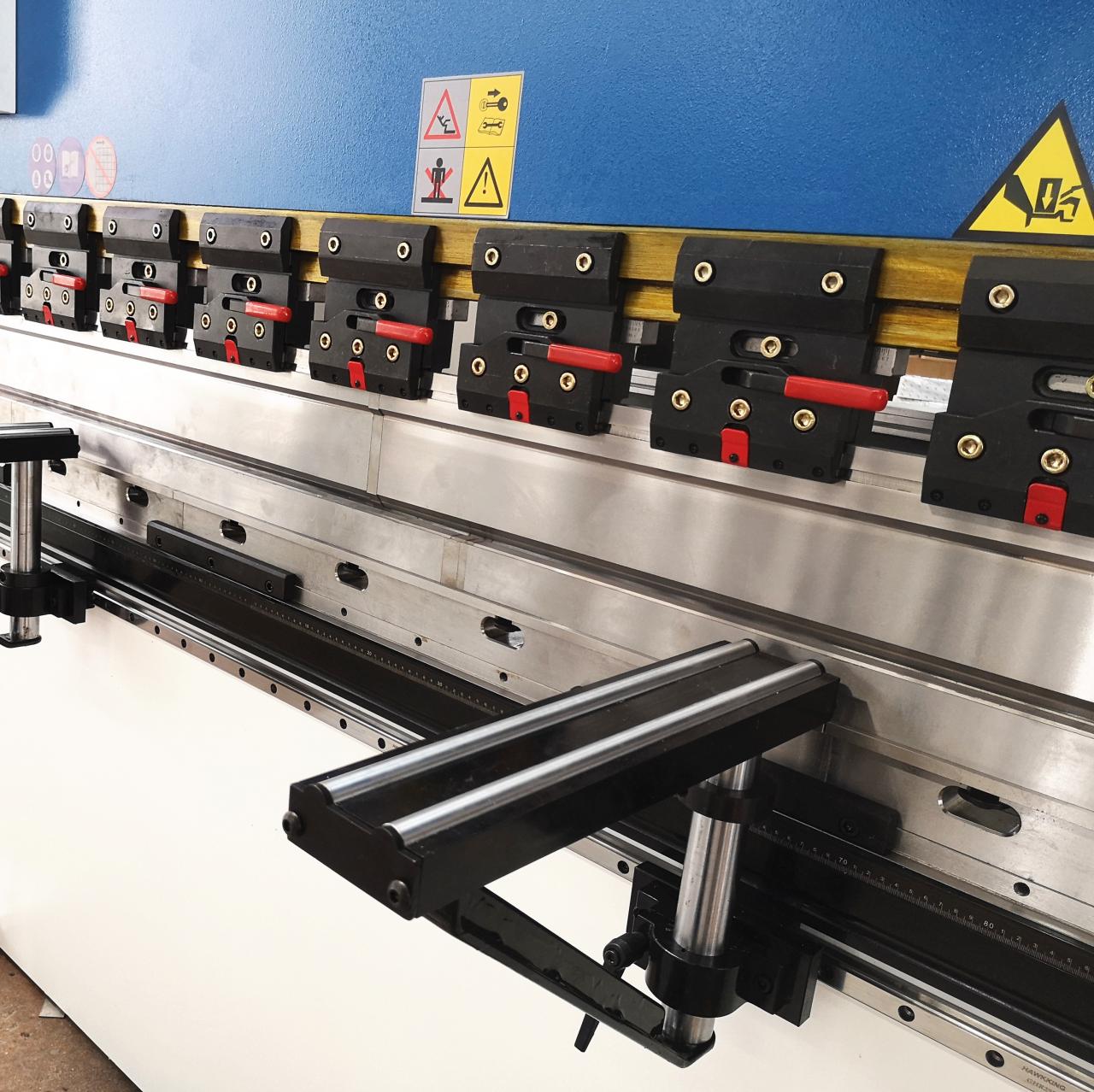

4, støttearme: De ergonomiske støttebeslag og led arbejdsområdebelysning tjener til at maksimere din betjeningsvenlighed.

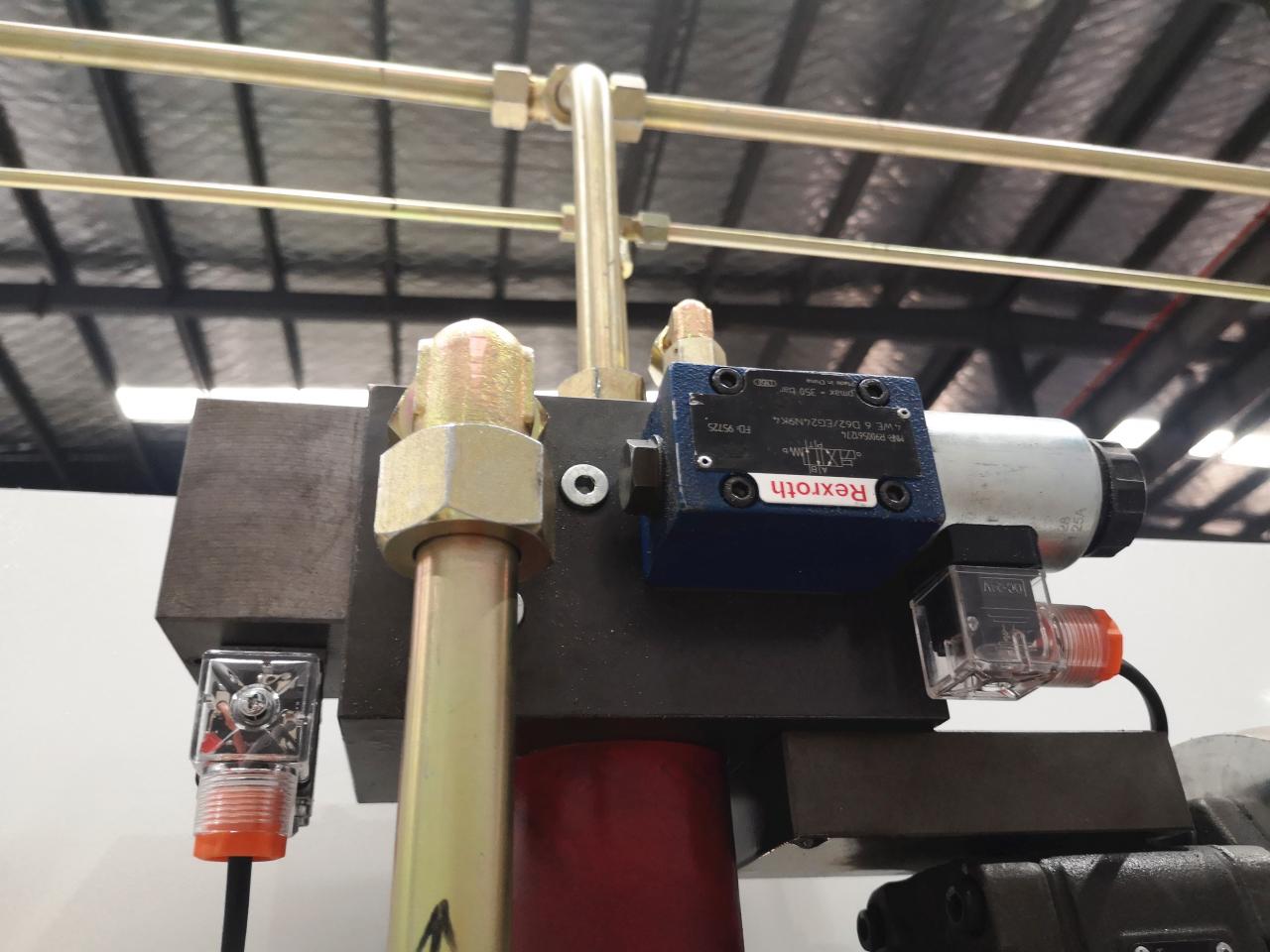

5. Hydraulikventil (Rexroth fra Tyskland)

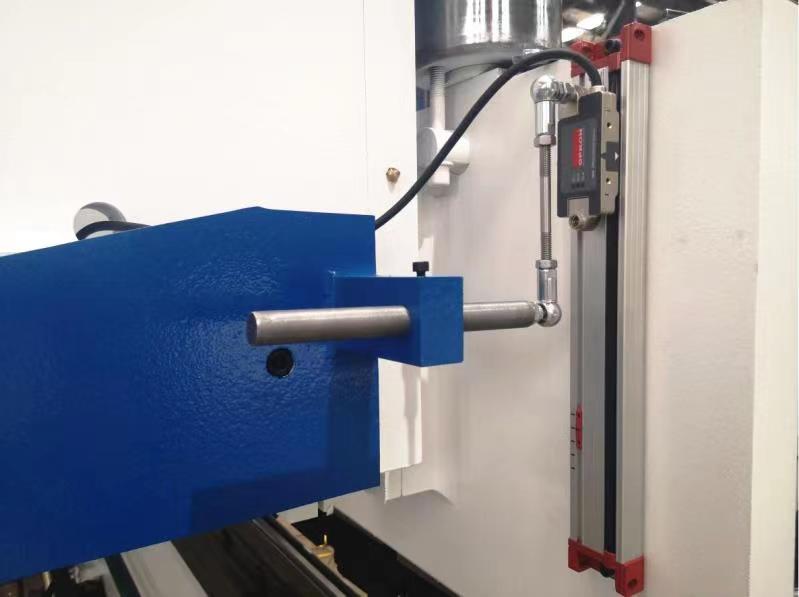

6, GIVI ristlineal (fra Italien): præcis positioneringsbevægelse

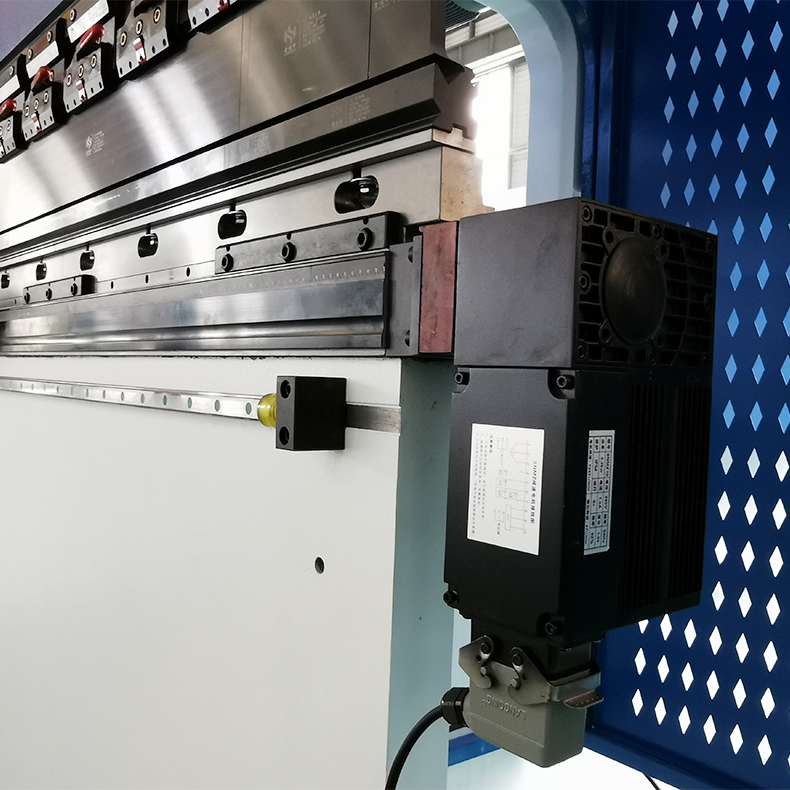

7, automatisk kronesystem: For at give mere nøjagtig bøjningsvinkel

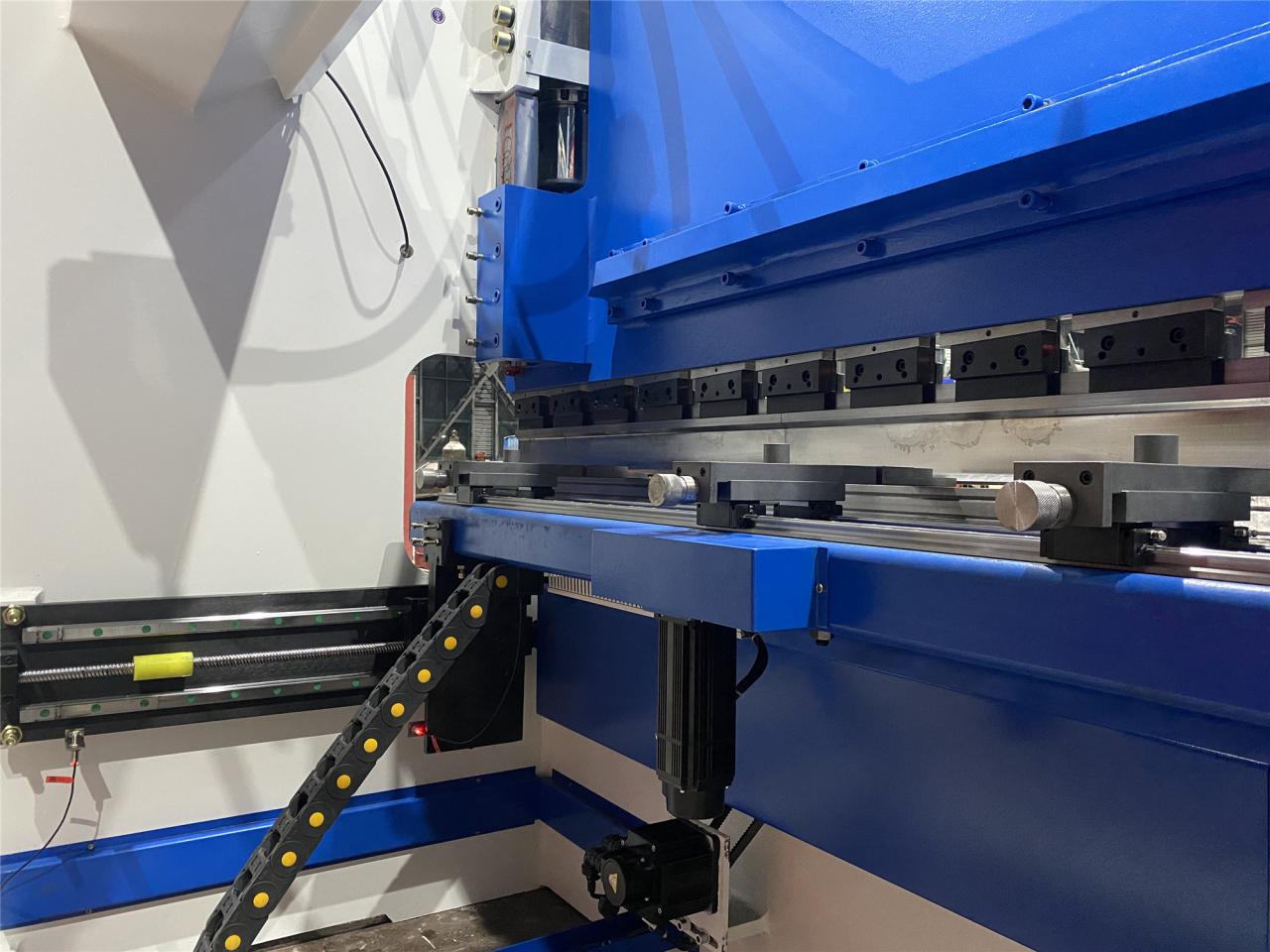

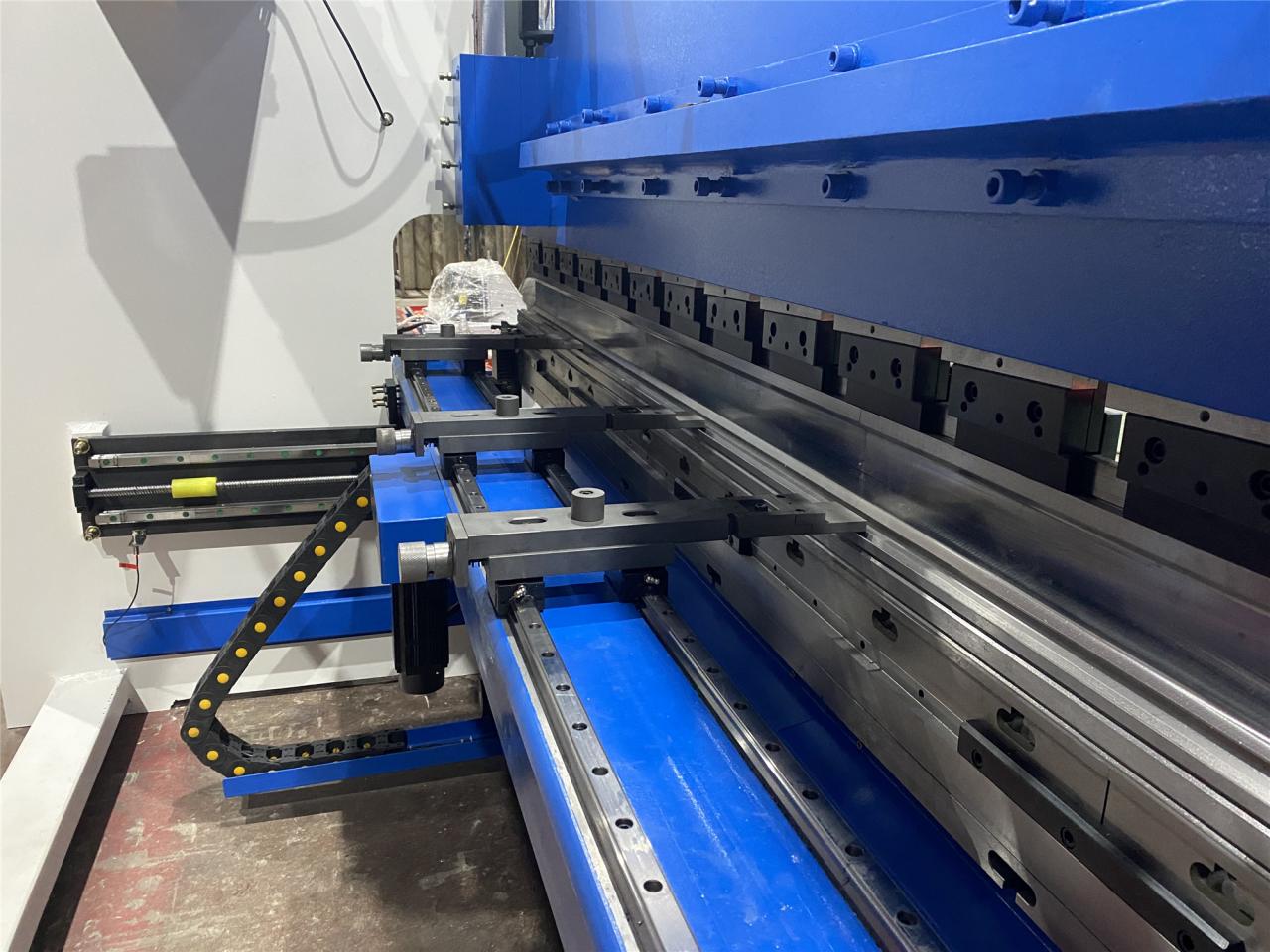

8, Lasersikker Højeffektiv og kraftfuld bagmåler

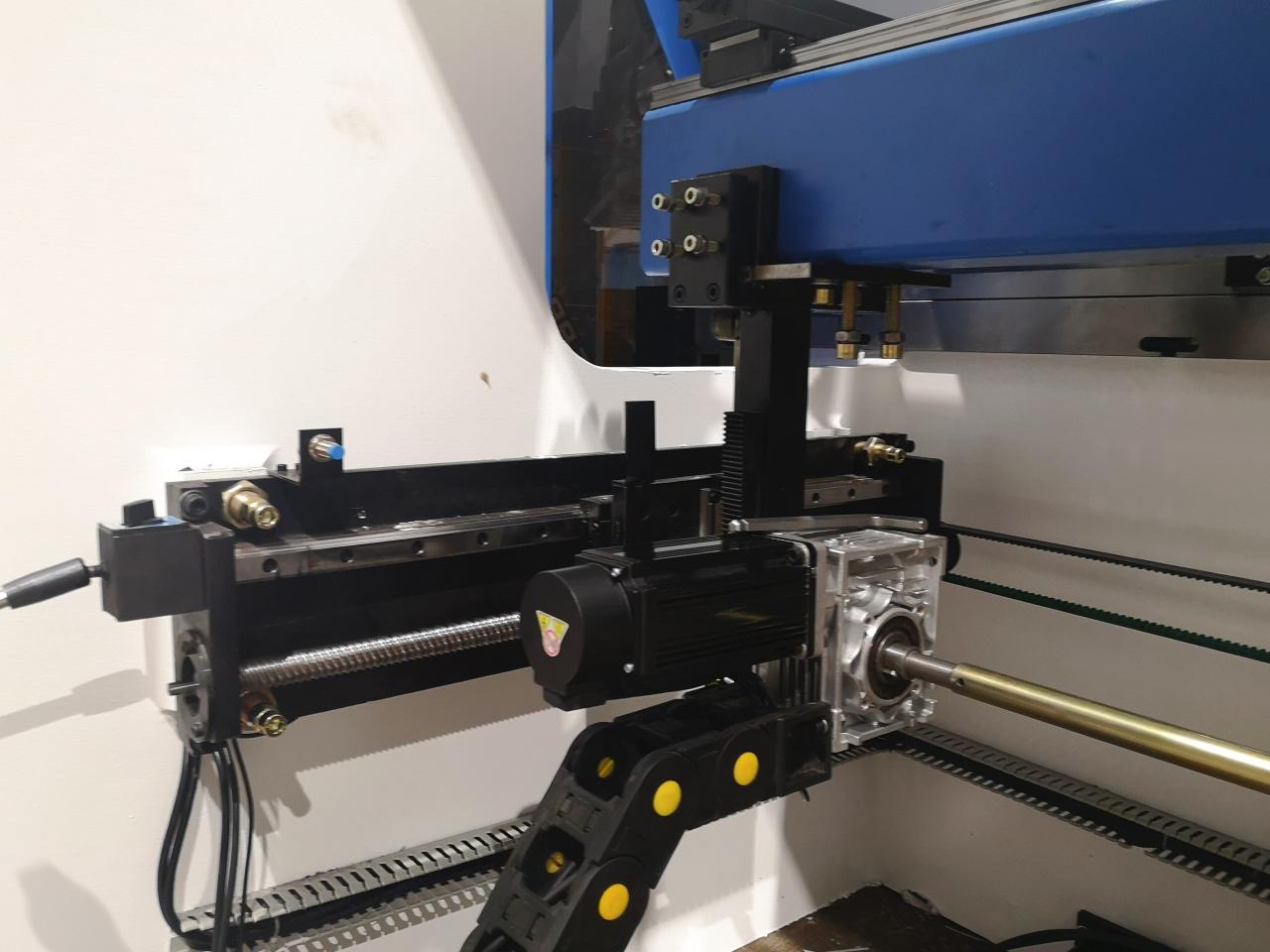

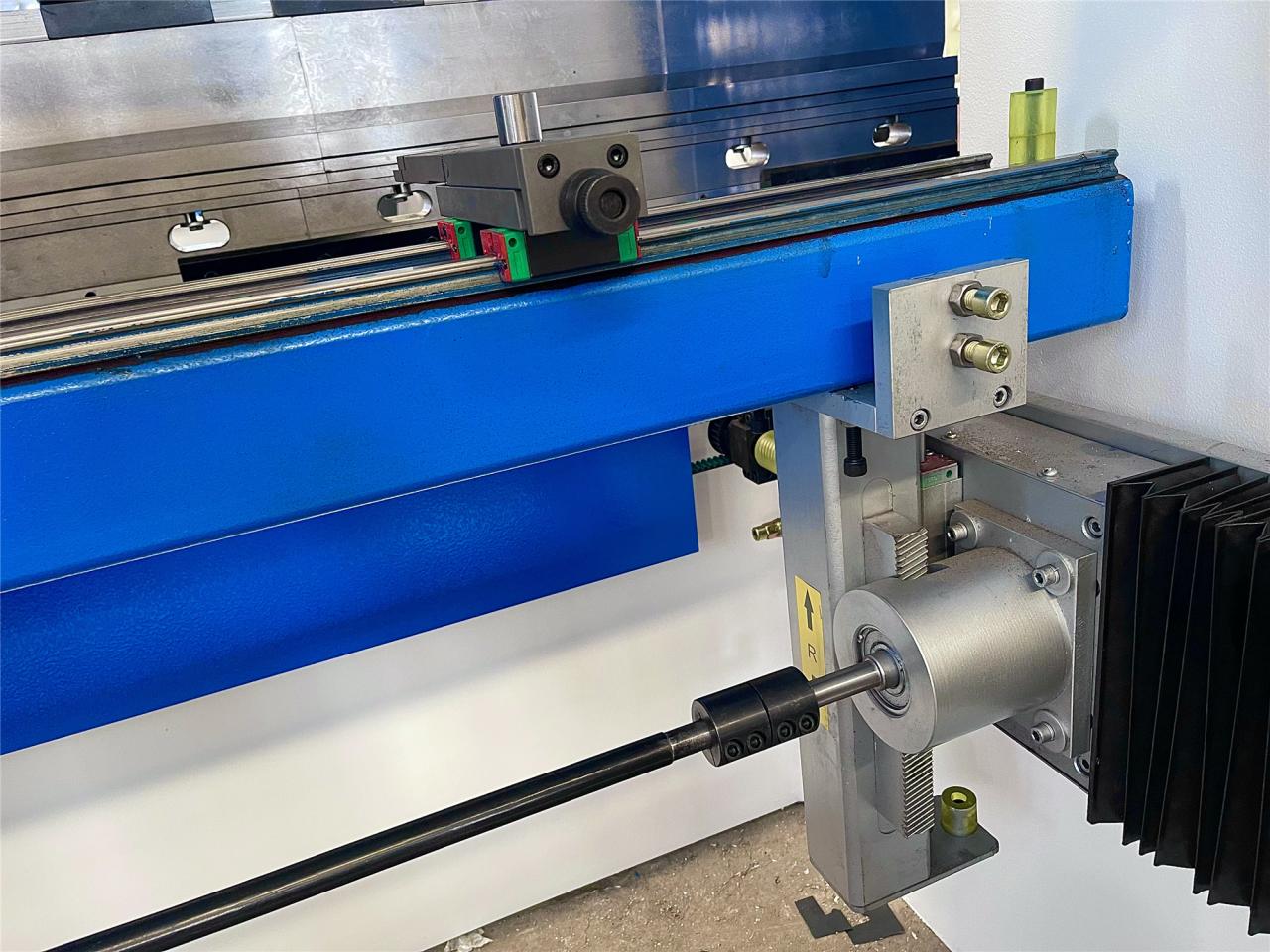

1, Servo motor drev back gauge: Servo drive back gauge system til at øge hastigheden.og energibesparelse.

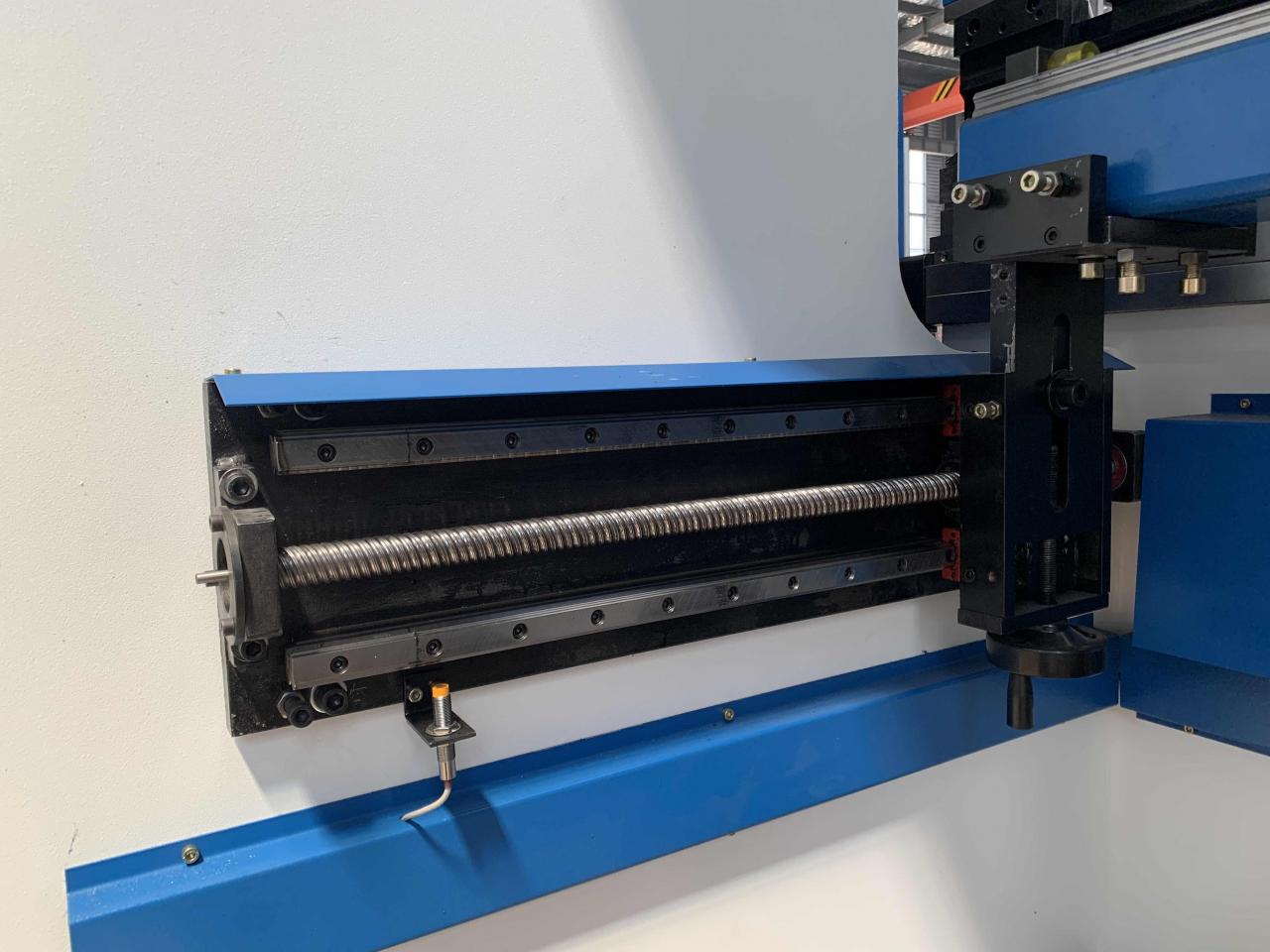

2, Kugleskruen og lineær guideDynamiske bagmålere og højhastighedsaksen takket være kugleskruen og lineær guide.

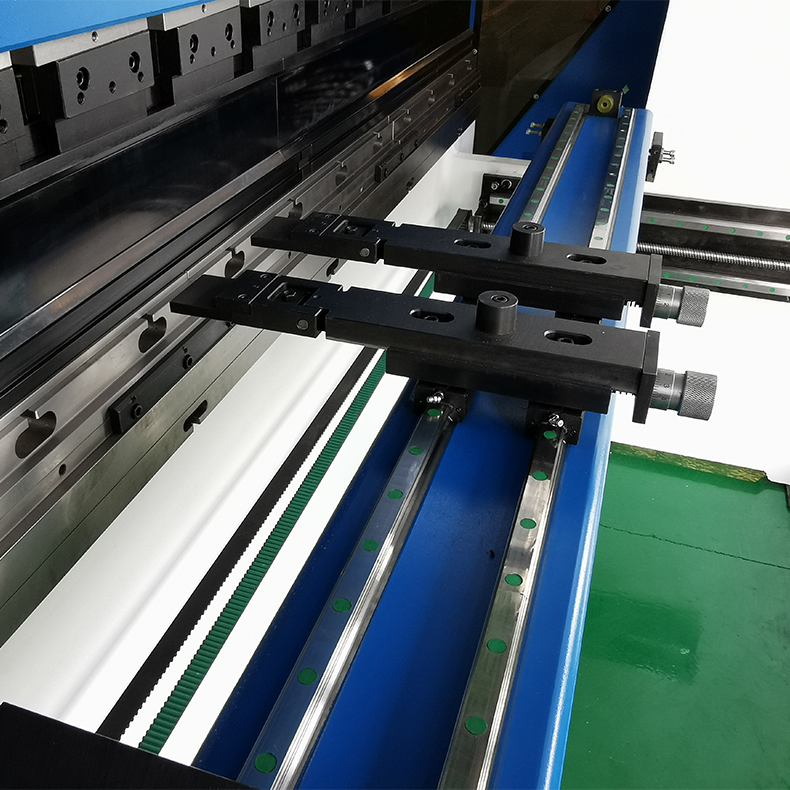

3, Dobbelt lineære guider og integreret støttebjælke for at forbedre fingerbevægelsesnøjagtigheden.



Internationalt mærke godkender

Hovedkonfiguration

Hovedmotor	Siemens, Tyskland
Elektrisk	Schneider, Frankrig
Hydraulisk ventil	Rexroth, Tyskland
Olie pumpe	Sunny, USA
Tætningsring	EMB, Tyskland
Controller	DELEM DA66T
Fodskifte	Sanyuan HongKong
Cylinder	Jining Taifeng, Shandong
Kugleskruen og lineær guide	HIWIN, Taiwan
Servo driver	DELTA, Taiwan
Ristelineal	GIVI, Italien

Sikkerhed og pålidelighed

Alle komponenter er certificeret i henhold til europæiske standarder, hovedsageligt fra Tyskland, USA, Holland, Italien og Schweiz. Alle konstruktionsdele er beregnet efter finite element-metoden og kun højkvalitetsstål S275 og S355 JR, nemlig J2 (N), anvendes.

Arbejdsbænk beskyttelse

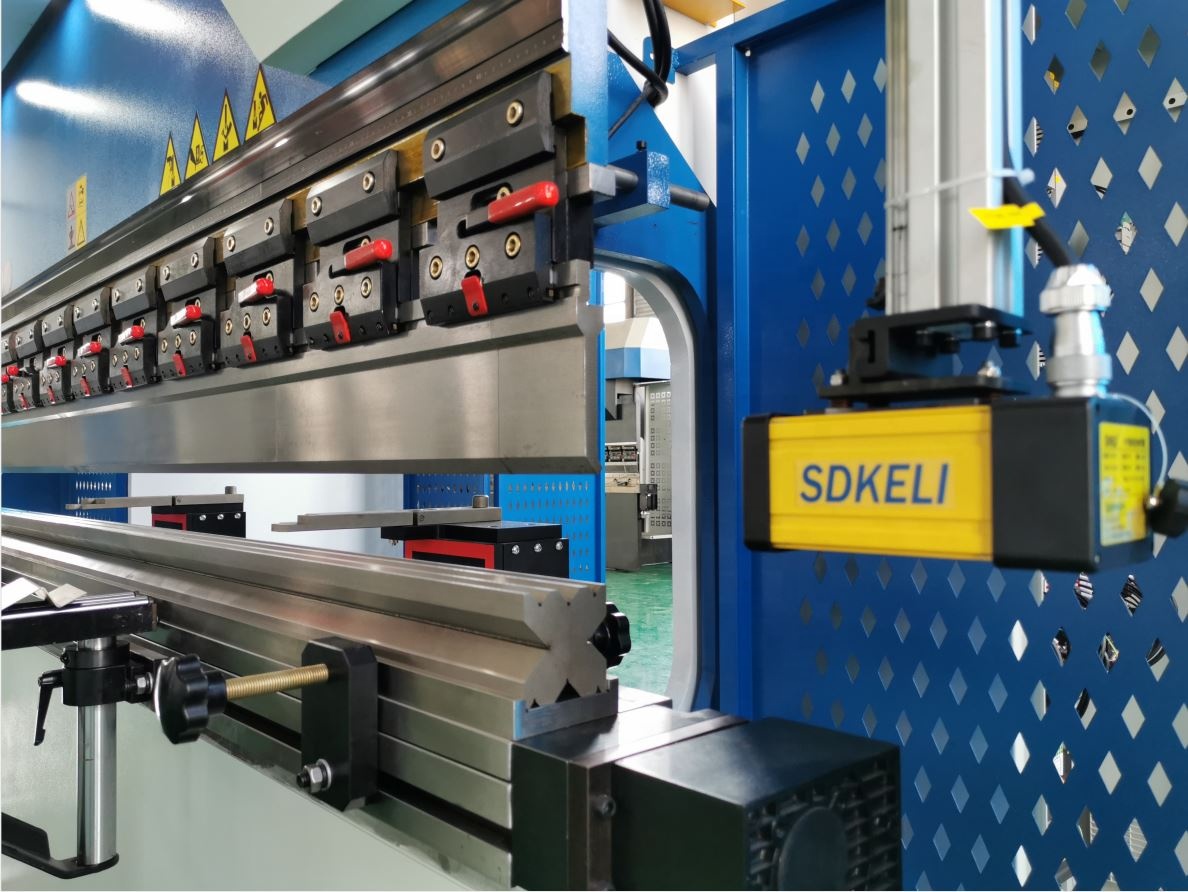

Laserbeskyttelse: Klingen stopper, når en forhindring registreres af laser.

Mekanisk bagside

Lysgardinbeskyttelse eller Punktbeskyttelse eller sikkerhedshegn, for at advare folk om de farlige arbejdsområder.

Arbejdsbord sider

Sikkerhedshegn for at forhindre folk i at komme skødesløst ind.

detaljer

• Skyderslag (mm): 160 mm
• Automatisk niveau: Fuldautomatisk
• Halsdybde (mm): 320 mm
• Maskintype: Synkroniseret
• Arbejdsbords længde (mm): 4000
• Arbejdsbords bredde (mm): 140 mm
• Mål: 4000 x 1700 x 2800 mm
• Tilstand: Ny
• Oprindelsessted: Anhui, Kina
• Materiale/metalforarbejdet: Messing/kobber, rustfrit stål, ALLOY, kulstofstål, aluminium
• Automatisering: Automatisk
• Ekstra ydelser: Bearbejdning
• År: 2022
• Vægt (KG): 11000
• Motoreffekt (kw): 11 kw
• Nøgle salgsargumenter: Konkurrencedygtig pris
• Garanti: 2 år
• Gældende brancher: Hoteller, tøjbutikker, byggematerialebutikker, maskinreparationsværksteder, produktionsanlæg, fødevare- og drikkevarefabrikker, gårde, restauranter, hjemmebrug, detailhandel, fødevarebutik, trykkerier, bygningsværker, energi- og minedrift, mad- og drikkevarebutikker , Reklamefirma
• Udstillingslokale: Canada, Rusland
• Marketingtype: Nyt produkt 2022
• Maskintestrapport: Leveres
• Video udgående inspektion: Forudsat
• Garanti på kernekomponenter: 2 år
• Kernekomponenter: leje, motor, pumpe, gear, PLC, trykbeholder, motor
• Styresystem: DELEM CT8
• Model: 160T-4000
• Elektriske komponenter: Schneider fra Frankrig
• Farve: Tilpasset
• Anvendelse: Metalpladebøjning
• Kontrolakser: 4 1
• Certificering: CE ISO SONCAP
• Hovedmotor: Siemens fra Tyskland
• Leveringstid: 30 dage
• Eftersalgsservice ydet: Gratis reservedele, feltinstallation, idriftsættelse og træning
