Automatisk rørskæremaskine 1000w lille arbejdsbord fiberlaserskæremaskine

Maskinbeskrivelse

Laserskæring er den bedste skæremetode blandt de forskellige skæreteknologier, som folk mestrer i dag. Fordelene ved laserskæring er: lille termisk deformation, høj skærenøjagtighed, lav støj, ingen forurening, let at realisere automatisk skæring, selvom den oprindelige investering er stor (Ulempe), men forarbejdningsomkostningerne er 50% mindre end mekanisk behandling. Som en avanceret fremstillingsteknologi har laserskæring fordelene ved et bredt anvendelsesområde, fleksibel proces, høj behandlingspræcision, god kvalitet, ren produktionsproces og nem realisering af automatisering, fleksibilitet, intelligens og forbedring af produktkvalitet og arbejdsproduktivitet.

Maskinfunktion

1. Maskinen vedtager en åben arbejdsbordstruktur, importeret højpræcision dual-drive tandstang og pinion og lineær styreskinne, stabil transmission og høj præcision.

2. Både sengen og den bevægelige bjælke har en integreret svejsestruktur. Sengen er varmebehandlet ved 600°C og afsluttet med 12 meter portalfræsning. Den afkøles i ovnen i 24 timer. Efter udglødning bliver det skrubbet og derefter udsat for vibrationsældningsbehandling, hvilket fuldstændigt kan eliminere svejsning og bearbejdningstilpasning, god stivhed, høj præcision, kan holde langvarig brug uden deformation.

3. X-, Y- og Z-akserne er alle importeret fra Frankrig med servomotorer med høj præcision, høj hastighed, stort drejningsmoment, stor inerti, stabil og holdbar ydeevne. Sørg for høj hastighed og acceleration af hele maskinen.

4. Det vedtager det specielle numeriske kontrolsystem fra CYPCUT fiberlaserskæremaskine baseret på Windows-operativsystemet og integrerer mange specielle funktionsmoduler til laserskæringskontrol med kraftfulde funktioner, god menneske-maskine-grænseflade og enkel betjening.

5. CYPNEST Expert Edition-indlejringssoftware er kerneteknologien for CNC-skæremaskiner til at realisere "fuldtidsskæring, højeffektiv skæring og skæring med høj indlejringshastighed". Det er den grundlæggende garanti for effektivt at spare materialer og forbedre skæreeffektiviteten.

6. Skærehovedet vedtager specielle fiberlaserskærehoveder produceret af internationalt anerkendte mærker og kapacitive sensorer, med høj sansenøjagtighed, følsom respons og den mest stabile og pålidelige ydeevne. 7. Den højpræcision elektronisk styrede proportionalventil importeret fra Tyskland kan præcist styre lufttrykket af skærehjælpegas for at opnå den bedste skæreeffekt.

Maskinkomponenter

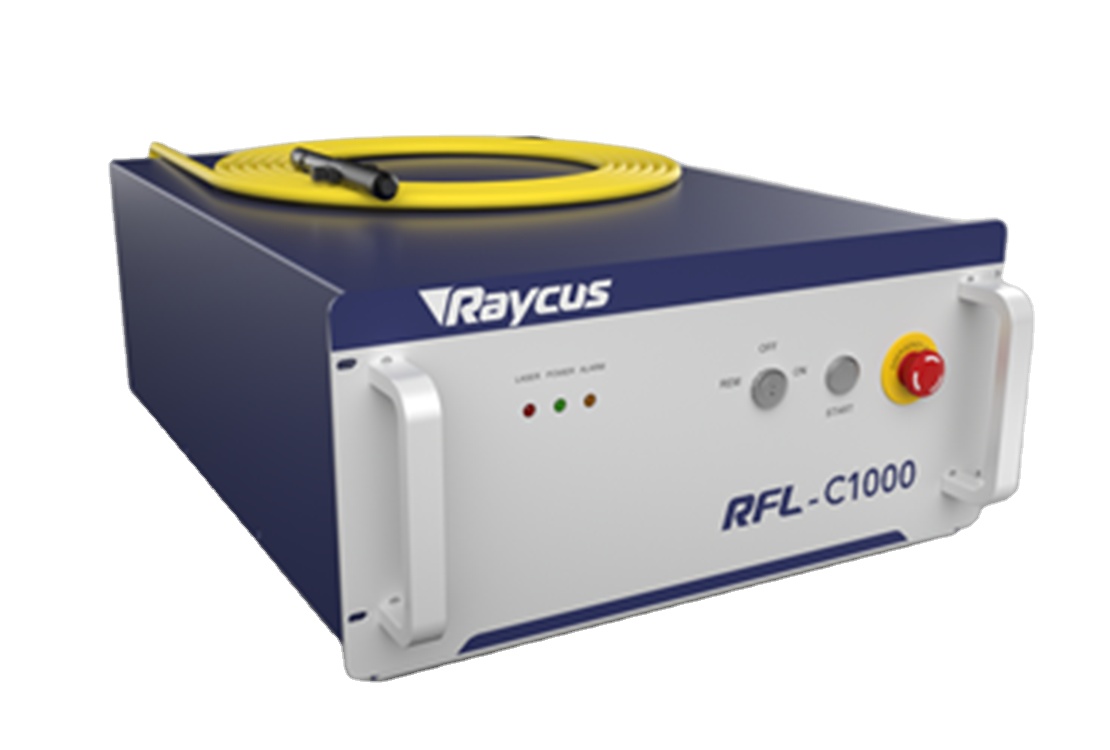

Raycus RFL-C1000 fiberlaserkilde

• Fremragende strålekvalitet (BPP)

• Konstant BPP i hele effektområdet

• Brug en lang brændvidde for stadig at få en lille plet

• Elektro-optisk konverteringseffektivitet >25 %

• Vedligeholdelsesfri drift

• Modulært design, "plug and play"

• Lille størrelse og nem installation

• Levetid for pumpekilde >100.000 timer

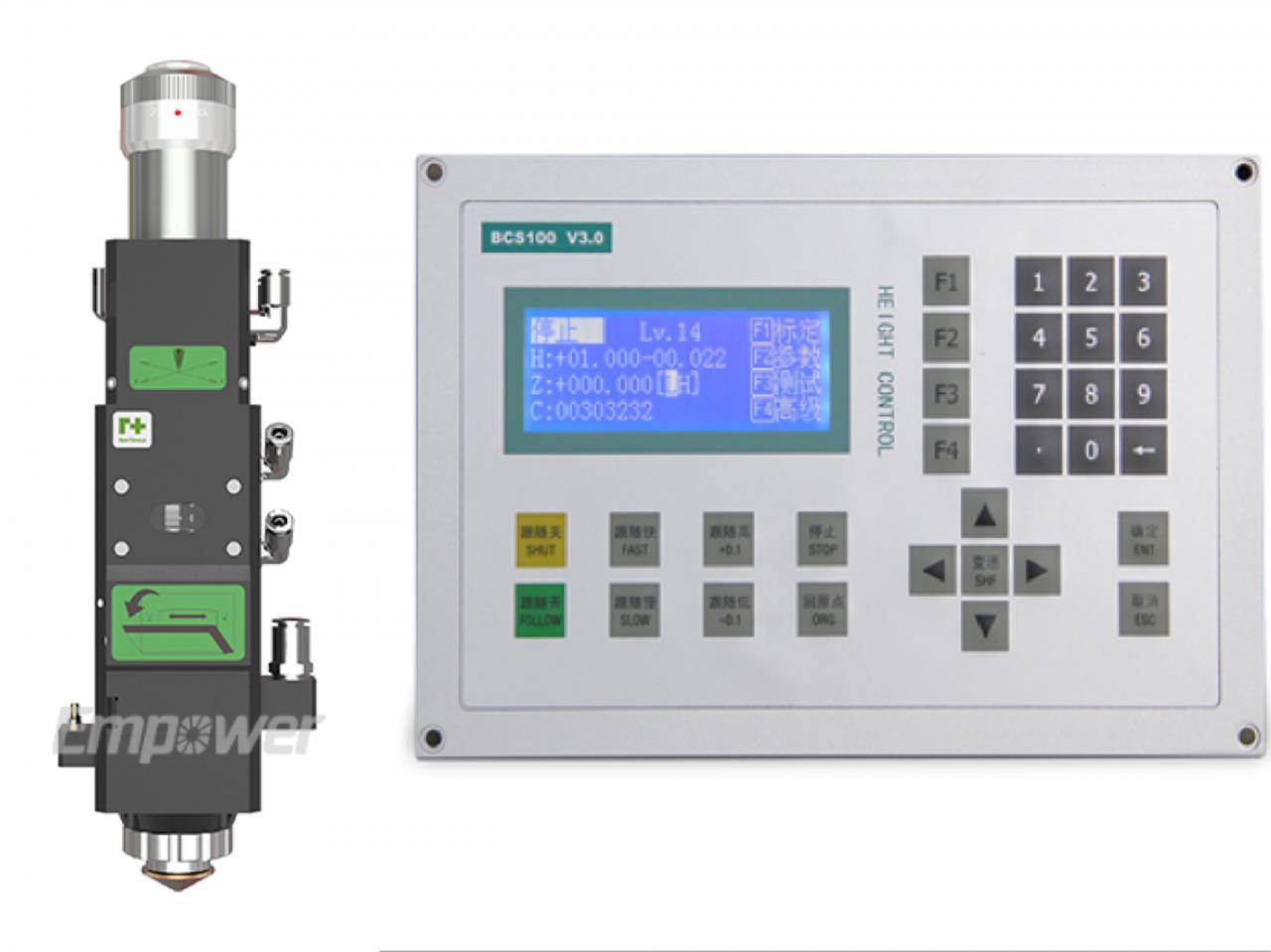

Klippehoved og højderegulator

• Fås med kapacitiv højdeføling.

• Temperatursensorer beskytter optikken og minimerer risikoen for overophedning.

• 10 mm linsebevægelse for at indstille fokus.

• Hurtig og nem adgang til dækglas.

• Fleksibelt design for at optimere spotstørrelsen.

• Jævn hjælpegasstrøm.

• Kompakt, letvægtsdesign.

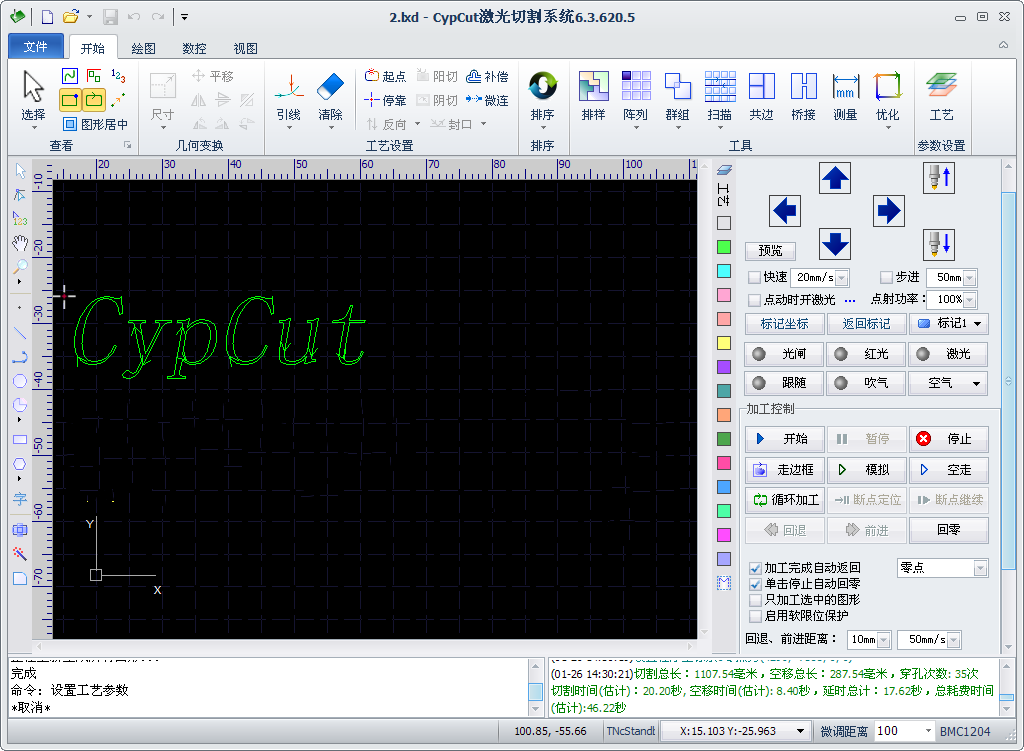

Cypcut skæresystem

• Automatisk højdejustering

• Softwarebeskyttelse

• Laserstråleeffektstyring

• Genoptagelse af pludseligt nedlukningspunkt

• Frøspring og automatisk kantpositioneringsfunktion

• Realtidsrespons for at undgå signalforsinkelse, der forårsager rund kant

Specifikation

Hovedkomponentliste
Ingen.	Komponentnavn	Producent - Oprindelsessted
1	Maskine værktøj	Plade svejsemaskine værktøj--Dahan
2	Maskinbjælke	Aluminiumsbjælke--Dahan
3	Fiberlaserkilde	Raycus/Max 1000W--Kina
4	Laser hoved	Raytools - Kina
5	Skæresystem	Cypcut - Kina
6	Servomotor og driver	Schneider - Frankrig
7	Hastighedsreducer	Shimpo - Japan
8	Styreskinner	Hiwin - Taiwan
9	Rack & Pinion	YYC fra Taiwan
10	Proportional ventil	SMC - Japan
11	Chiller	Hanli - Kina

specifikationer
Laserkraft	1000W
Skæreområde(mm)(L×B)	3000mm×1500mm
Maks. skærehastighed (m/min)	120 m/min
Max Accelereret	1,5G
Positioneringsnøjagtighed	±0,03 mmmm
Gentagelsesnøjagtighed	±0,02 mm
Min linjebredde	0,15 mm
Max skæredybde (mildt stål)	12 mm
Rustfrit stål N2	5 mm
Aluminium	3 mm
Kørende Vej	Importeret servomotor
Transmission måde	Importeret gear rack & pinion dobbelt driver
Elektriske krav	380V/50Hz.60Amp
Strømforbrug	12KW
Arbejdsstykkes vægt	800 kg
Vægt	5500 kg
Konturstørrelse (mm)	4800 mm×2700 mm×1900 mm (L×B×H)
Konturstørrelse med palleskifter (mm)	8400 mm×3000 mm×2100 mm (L×B×H)

Fordele og applikationer

FORDELE:

1, Omkostningsbesparelse på strømforbrug/ kun 20-30% af co2 laserskæremaskine under samme effekt.

2, Fleksibilitet og præcisionsskæring af enkle eller komplekse dele

3, vedtager importeret verdensmærke fiberlaser / levetid over 100.000 timer

4, Importeret servomotor og gearsystem sikrer præcisionsskæring

5, snit i høj kvalitet uden ekstra efterbehandling påkrævet

6, Højere skærehastighed og effektiv, hastighed af skæreplade over 10 meter i minuttet

7, Berøringsfri snit, hvilket betyder ingen mærker eller forurening af materialet

8, Evne til at skære stort set alle metalplader

ANSØGNINGER:

GÆLDENDE MATERIALER: Rustfrit stål, kulstofstål, legeret stål, siliciumstål, fjederstål, aluminium, aluminiumslegering, galvaniseret plade og andre metalrør og rør.

GÆLDENDE INDUSTRI: Det er almindeligt anvendt i industriel rørledningsbehandling, eksplosionssikkert udstyr, militærindustri, kemisk industri, olieefterforskning, lamper og lanterner, metalforarbejdning, jerntøj, bygning mv.

Vores service og fordele

Vores service

1. To års garanti for denne fiberlasermaskine og fiberlaserdele; Et års garanti for andre maskiner og dele.

2. 24 timers professionel online teknisk support.

3. Dygtig ingeniør vil hjælpe kunden med at løse problemet ved TM, Whatsapp i tide, når problemet opstår.

4. Gratis softwareopdatering.

5. Livslang vedligeholdelse og reservedelsforsyning.

Vores fordele

1. Alibaba Authentication Enterprise

2. 12 års eksporterfaring

3. 20 års fremstillingserfaring

4. OEM & ODM Service

5. 24Hours Online Service

6. Forhandlernetværk over hele verden

detaljer

• Anvendelse: LASERSKÆRING
• Anvendeligt materiale: Metal
• Tilstand: Ny
• Lasertype: Fiberlaser
• Skæreareal: 3000*1500mm
• Skærehastighed: 120m/min
• Understøttet grafisk format: DXF
• Skæretykkelse: 1-10 mm
• CNC eller ej: Ja
• Køletilstand: VANDKØLING
• Kontrolsoftware: Cypcut
• Laserkildemærke: Raycus/IPG/Max
• Laserhoved Mærke: Raytools/Precitec
• Servomotormærke: Yaskawa
• Styreskinne Mærke: HIWIN
• Kontrolsystem Mærke: Cypcut
• Vægt (KG): 5500 KG
• Nøgle salgsargumenter: Lang levetid
• Optisk linse Mærke: Raytools
• Garanti: 1 år
• Gældende industrier: Fremstillingsanlæg, pladebearbejdning
• Maskintestrapport: Leveres
• Video udgående inspektion: Forudsat
• Garanti på kernekomponenter: 2 år
• Kernekomponenter: laserkilde
• Max skærehastighed (m/min): 120 m/min
• Max accelereret: 1,5G
• Positioneringsnøjagtighed: ±0,03 mmmm
• Gentagelsesnøjagtighed: ±0,02 mm
• Min linjebredde: 0,15 mm
• Max skæredybde (blødt stål): 12 mm
• Rustfrit stål N2: 5mm
• Aluminium: 3 mm
• Elektriske krav: 380V/50Hz.60Amp
• Konturstørrelse med palleskifter (mm): 8400mm*3000mm*2100mm (L*B*H)
• Certificering: Sgs
• Eftersalgsservice: Online support, gratis reservedele, teknisk videosupport
• Efter garantiservice: Video teknisk support, Ingen service, Online support, Reservedele, Feltvedligeholdelse og reparationsservice
