Cnc Servo kantpresse 250t 3,2m 3 1 akse 3 meter metalplade kantpresse

Hovedfunktion

1. Svejset stålstruktur, ved normalisering og højfrekvent vibration for at eliminere stress, for at sikre den samlede nøjagtighed af værktøjsmaskiner, har fremragende stivhed, anti-forvrængning og anti-vipningsevne.

2. De to siders hovedcylindre tilhører den elektrohydrauliske CNC bukkemaskine CNC akse, hvor Y1, Y2 akser, synkroniseret kompatibel med hydraulisk servoventil importeret fra Tyskland og det tyske HEIDENHAIN gitter lukket sløjfe kontrol, nøjagtig feedback, skydere kører nøjagtigt, gentag skyderens nøjagtighed og parallel præcision kan nå /- 0,01 mm.

3. Automatisk hydraulisk konveks kompensationssystem for arbejdsbordet (V-aksen), for at imødegå gliderens deformationspåvirkning af arbejdsemnet under bøjningen. Antallet af kompensation justeres automatisk af CNC-system, praktisk og nøjagtigt. (mekanisk kompensationstabelstruktur for valgfrit)

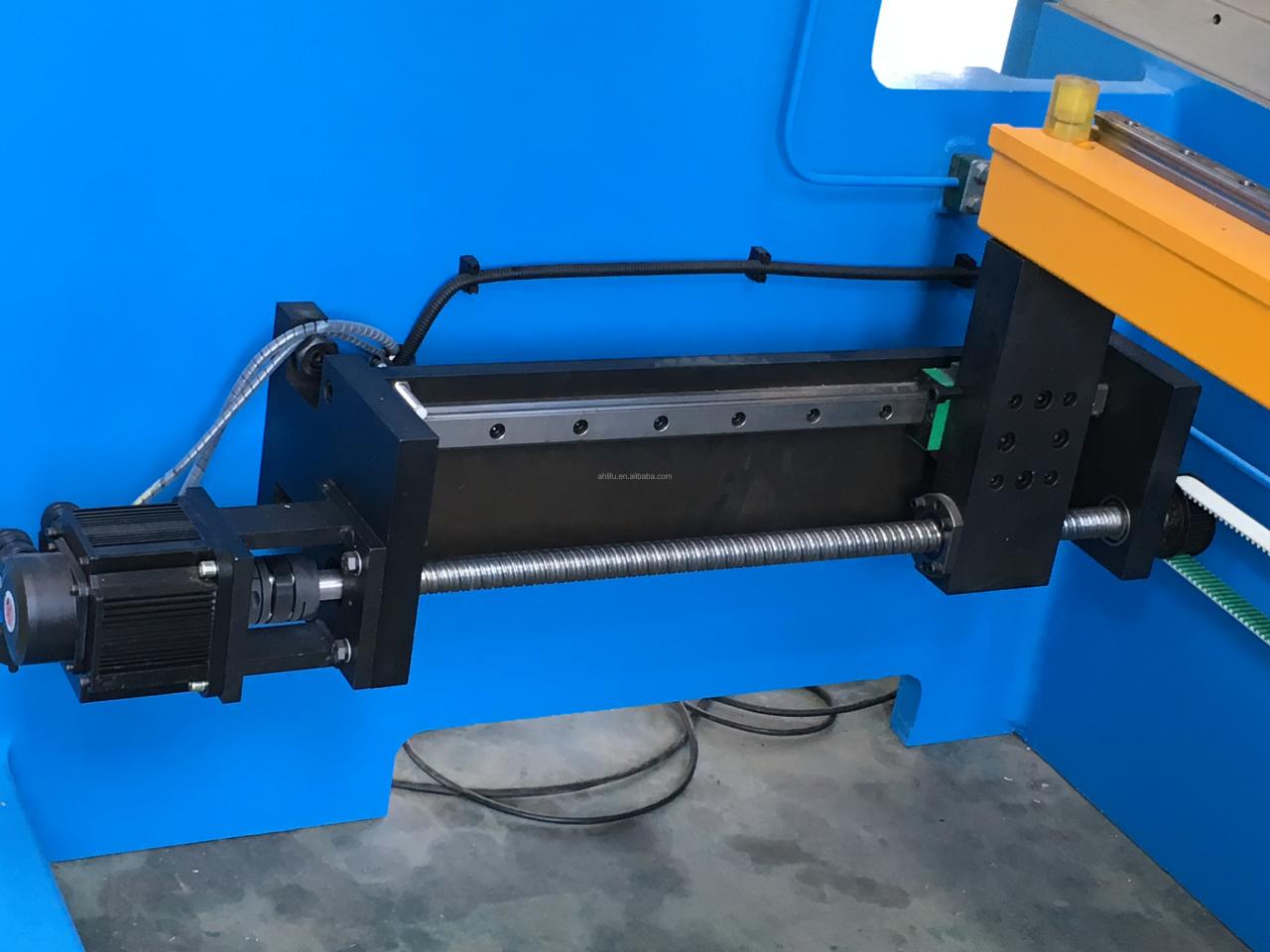

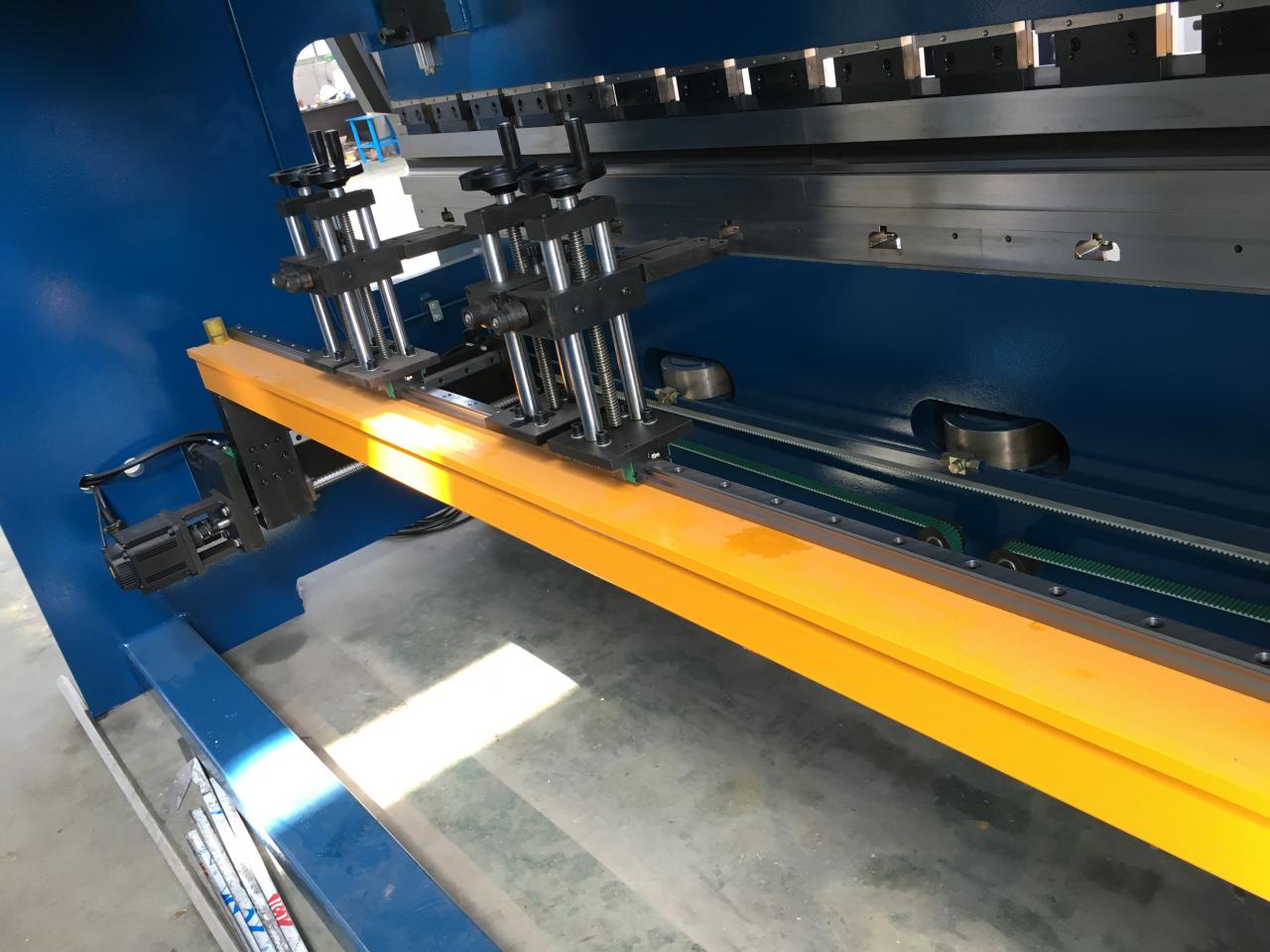

4. Bagmåler (placering foran og bagpå) er X-aksen i CNC-bukkemaskine, drevet af servomotor, CNC-system, transmission gennem præcisionskugleskrue, lineær guide, synkront remhjul, løb hurtigt, positioner data nøjagtigt. (Brugere kan udvide R-aksen eller R1-aksen, R2-aksen, Z1-aksen, Z2-aksen osv.)

5. Forreste foderanordning bevæger sig sideværts gennem præcision lineær føring, kontroller let afstanden mellem armene. Justerbart højdeniveau, hvilket i høj grad forbedrer bekvemmeligheden ved at bøje emnet.

6. Med hurtigklemme pallebøjningsform, kompatibel med afbøjningskompensationsmekanisme. Kombineret type modulær CNC bukkeform for at sikre høj præcision og høj effektivitet af bukning. Justering af den nederste forms position praktisk under forskellige arbejdsforhold.

7. Begge ender af maskinen er udstyret med ristlineal, som bruges til at måle den nøjagtige afstand mellem slæden og arbejdsbordet. Maskinramme udstyret C-typeplade, gitter installeret i C-pladen for at eliminere virkningen af søjledeformationen på skyderens position. Skyderen position feedback data vil blive overført til det numeriske kontrolsystem øjeblikkeligt til estimeret servo ventil styresignal S1 ~ S2 og output, styre to hydrauliske servo ventil output flow, således at to cylindre synkronisering.

Aktivitetsbjælkestruktur til firepunktspositionering, god stabilitet, Y1, Y2-akse kan programmeres individuelt, kan plantes i delvis tilstand, tilspidset bøjning (skrå bøjning).

Ophæv trykopretholdelse efter bøjningsformning for at reducere arbejdsemnets elasticitet, trykopretholdelsestiden kan indstilles.

8. Sikkerhedsbarriere omkring maskineriet og fotoelektrisk beskyttelsesanordning for at sikre sikkerhedsarbejde. (laserbeskyttelsesenhed til valgfrit)

Teknisk parameter

INGENVareVærdiEnhed
1Nominel kraft1000KN
2Arbejdsbords længde2500mm
3Afstand mellem hullerne2020mm
4Dybde af halsen320mm
5Ram rejser120/150mm
6Max åbningshøjde320/350mm
7Hovedstrøm7.5/11KW
8Halsdybde320mm
9Vægt6000kg
10Dimension2500*1600*2400mm

Vigtigste outsourcing dele

INGENDel navnOutsourcing producent
1Synkron regulering proportionalventilBosch Rexroth
2Proportional trykreguleringsventilBosch Rexroth
3Olie pumpeBosch Rexroth
4TætningsringJapan VALQUA
5RørforbindelseEMB
6MotorSiemens
7ElektriskSchneider
8KugleskrueTaiwan HIWIN
9Lineær guideTaiwan HIWIN
10rist lineal Heidenhain
11Servo motorESTUN

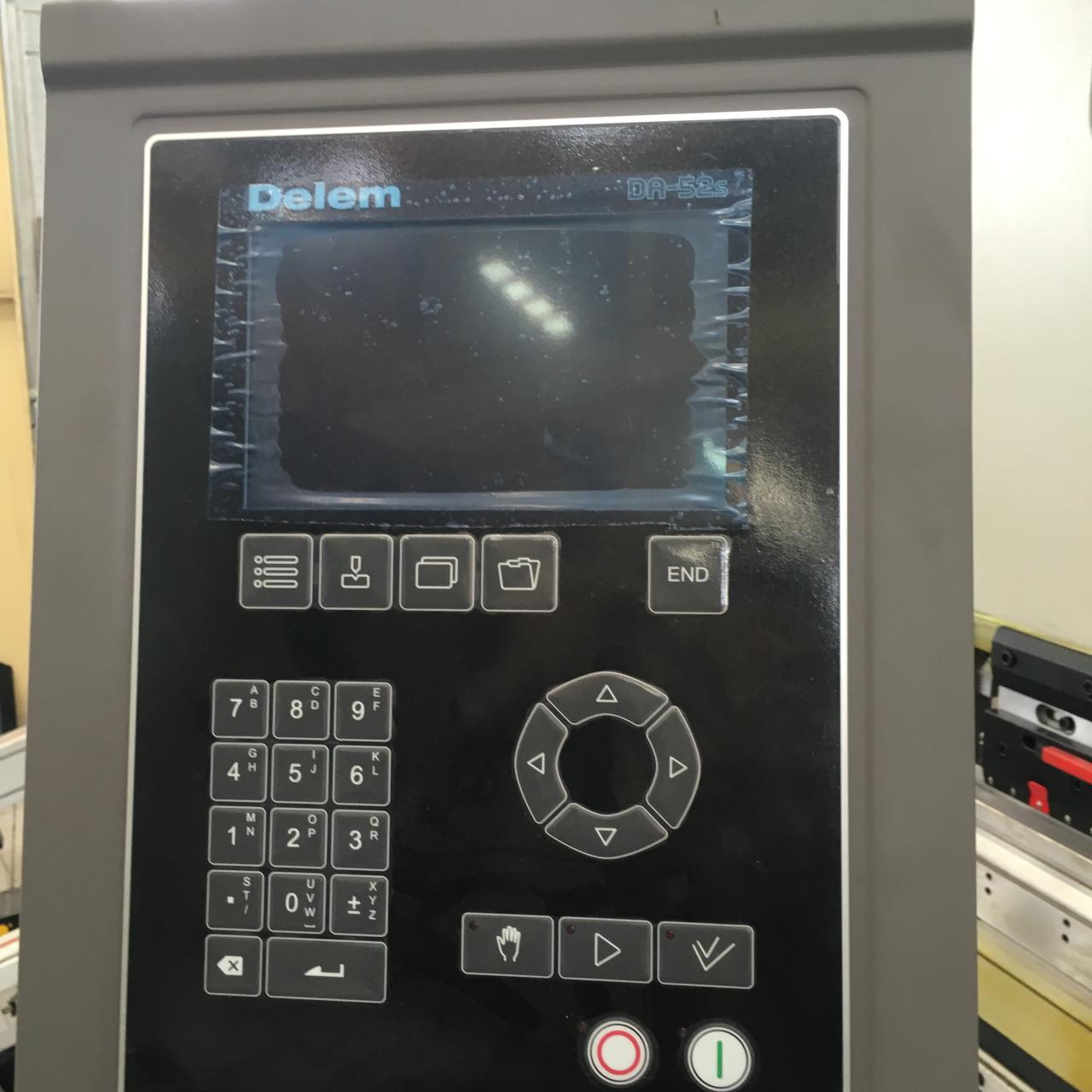

12CNC system DA52S CNC system

BEMÆRK: cnc kontrolsystem ESA S530, ESA S540, ESA S550, DA56S, DA66T, DA69T, DNC880S, MODEVA12S osv. for valgfri

Detaljerede billeder

Cnc Servo kantpresse 250t/3,2m 3+1 akse 3 meter metalplade kantpresseCnc Servo kantpresse 250t/3,2m 3+1 akse 3 meter metalplade kantpresseCnc Servo kantpresse 250t/3,2m 3+1 akse 3 meter metalplade kantpresse

Vores service

Førsalgsservice

1. 24 timer online, svar på 2 timer, giv løsning på 48 timer.

2. Anbefal den bedst egnede maskine i henhold til kundens formål,

3. Prøveteststøtte,

4. Fabriksbesøg er velkomne.

Eftersalgsservice

1. Giv en løsning på en dag, løs klage på 2 dage.

2. Træning i, hvordan man installerer og bruger maskinen

3. Ingeniører til rådighed til at servicere maskiner i udlandet

4. En rabat for en lang samarbejdskunde

5. Garanti 2 år

Pakning & levering

1) før pakning vil værktøjsmaskinen blive testet i 48 timer for at sikre, at alt udstyr er 100% kvalificeret.

2) før lastning, stabil pakke, professionel og dygtig læsser reducere skade på produktet under transport.

3) vi fikserede vores maskine i container med ståltråd indeni, som vil være beskyttet godt under forsendelse

4) aflæsning, vi bruger træskabet, beskytter maskinen og kan nemt bruges gaffeltruck til aflæsningsmaskine.

FAQ

1. Hvad med din maskinkvalitet? Vi er bekymrede for kvaliteten.

RE: RAYMAX er et modent mærke i KINA, gennem mange års forskning i teknologi, vores design inklusive struktur og detaljeret sikkerhed og præcision er forbedret meget og kan matche alle CE-standarder eller mere strenge standarder. Vores maskiner distribuerer verden over til omkring 50 lande, hvor der er metalpladeindustri, der er Brilliant maskiner. Og hvor der er vores maskiner, er der godt omdømme og terminal brugertilfredshed

2. Om maskinprisen kan være mere rabat?

RE: 1. RAYMAX leverer altid maskine af høj kvalitet, med 10 års erfaring, vores maskine har nok kvalitetsstandard til at sikre, at maskinen kan arbejde mere end den reelle garantiperiode. På den måde sparer vi meget og tænker på forhånd for kunderne.

RE: 2. Faktisk tænker RAYMAX også på vores prisniveau, vi er sikre på at levere kvalitet=pris og pris=kvalitet, den matchede pris og acceptabel for kunderne og holdbar for vores maskiner. Vi byder dig velkommen til at forhandle med os og få en god tilfredsstillelse.

3. Hvad med din fabrik i Kina?

RE: RAYMAX beliggende i MaAnShan City, AnHui-provinsen, som er det førende område i Kina og også på verdensplan som centrum for metalpladeløsningsmaskinerne. Vi har arbejdet omkring 10 år i dette område. Rige erfaringer på dette område med professionel teknisk support og orienteret service.

detaljer

  • Skyderslag (mm): 100 mm
  • Automatisk niveau: Fuldautomatisk
  • Halsdybde (mm): 250 mm
  • Maskintype: Torsionsstang, kantpresse
  • Arbejdsbords længde (mm): 3200
  • Arbejdsbords bredde (mm): 160 mm
  • Tilstand: Ny
  • Oprindelsessted: Anhui, Kina
  • Materiale/metalforarbejdet: Rustfrit stål, aluminiumsstål, legeret stål, jernstål osv
  • Automatisering: Automatisk
  • Ekstra tjenester: Stansning
  • År: 2020
  • Vægt (KG): 6000
  • Motoreffekt (kw): 7,5 kw
  • Nøgle salgsargumenter: Multifunktionel
  • Garanti: 3 år
  • Gældende industrier: Byggematerialebutikker, maskinreparationsværksteder, produktionsanlæg, gårde, hjemmebrug, detailhandel, trykkerier, anlægsarbejder, energi og minedrift
  • Udstillingslokale: Egypten, Canada, Tyrkiet, Italien, Frankrig, Vietnam, Peru, Saudi-Arabien, Indonesien, Pakistan, Indien, Mexico, Rusland, Spanien, Thailand, Marokko, Kenya, Sydkorea, Chile, UAE, Colombia, Algeriet, Rumænien, Bangladesh, Sydafrika, Kasakhstan, Ukraine, Nigeria, Usbekistan, Tadsjikistan
  • Marketingtype: Nyt produkt 2020
  • Maskintestrapport: Leveres
  • Video udgående inspektion: Forudsat
  • Garanti på kernekomponenter: 3 år
  • Kernekomponenter: leje, motor, pumpe, trykbeholder, motor
  • Kraft: Hydraulisk
  • Råmateriale: pladeplade
  • Anvendelse: Metalpladebukning
  • Sikkerhedsbeskyttelse: Beskyttelsesskærm
  • Motor: SIEMENS BEIDE
  • El-apparat: SCHNEIDER
  • Hydrauliksystem: REXROTH
  • Nominelt tryk (kN): 10000
  • Certificering: ce
