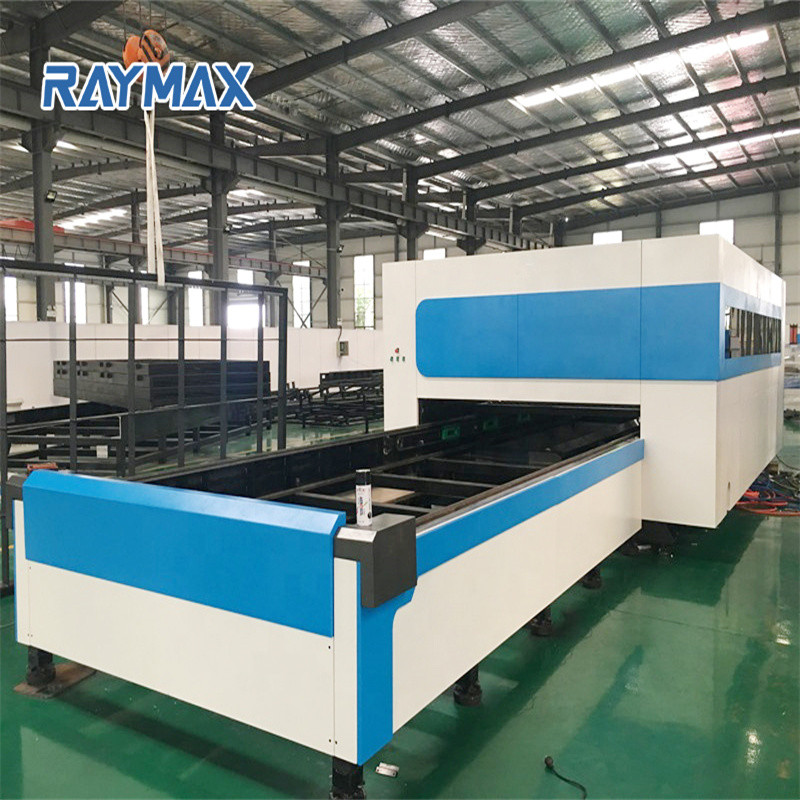

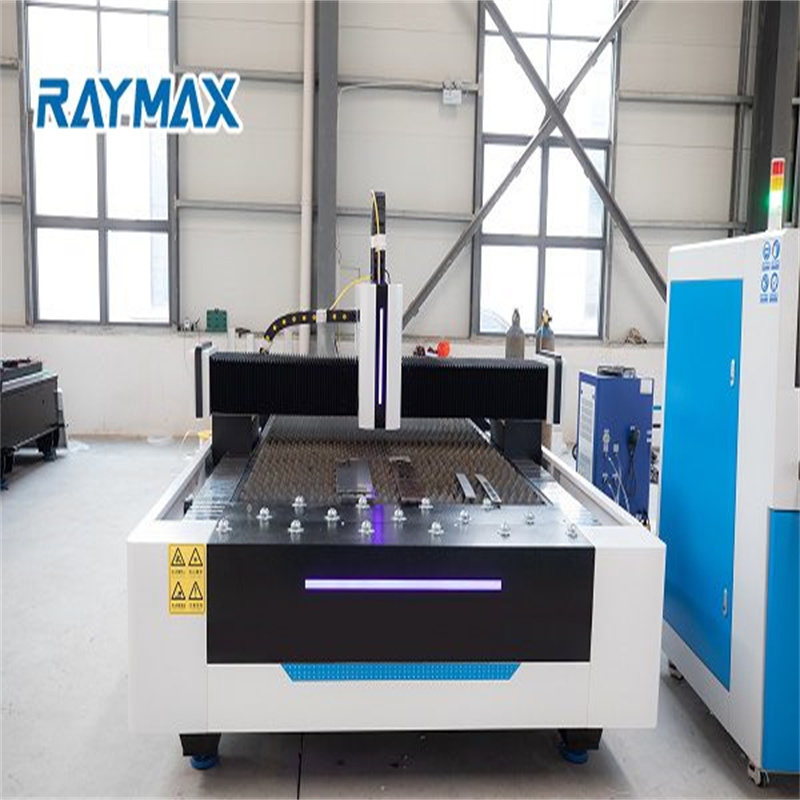

Fiberlaserskæremaskine Masterline 8kw 4000x2000mm med Ipg-laserkilde

Produktbeskrivelse

10KW Fiber Laser Skæremaskine til High Power 10000W Fiber Laser Cutting rustfrit stål samle deres laserskæremaskine 2000w/3000w/4000w/6000w til de strengeste kvalitetsstandarder med intet andet end komponenter i verdensklasse for at sikre varig kvalitet til en attraktiv pris. SmartLine er den generelle 2D laserskæremaskine, der bruges over hele kloden på tværs af en lang række applikationer, produktionskrav og budgetter. Fås i fem størrelser og med lasereffekter fra 1.000W til 6.000W fiberlaser.

Følgende elementer er inkluderet:

• Laserskærehoved: Raytools laserskærehoved; Precitec skærehoved

• CNC-controller: CypCut Fscut 2000 CNC-system; BECKHOFF TwinCAT Touch Screen Kontrolsystem HYPCUT Touch FSCUT8000 TwinCAT CNC System

• Skæreområde: 3000x1500mm, 4000x20000mm, 6000x2000mm, 6000x2500mm

• Skærehastighed: Max 100m/min; Positionering: 140m/min; Accelerationer: 1,6G

BRAND SmartLine er den generelle 2D laserskæremaskine, der bruges over hele kloden på tværs af en lang række applikationer, produktionskrav og budgetter. Fås i fem størrelser og med lasereffekter fra 1.000W til 6.000W fiberlaser.

FULDSTÆNDIG RAMME

stålrammer gennemgår udglødning ved over 600⁰ for at aflaste stress. De er bygget til at holde mange års hårdt brug uden forvrængning. Automatisk pallesystem tillader en læssevægt på over 1800 kg. En tungere ramme betyder færre vibrationer og bedre nøjagtighed. maskinrammerne er forstærket for at minimere vrid og deformation, mens maskinens robuste ramme er forbundet med chassiset med stålstænger.

LASERSTRALE AFSNIT

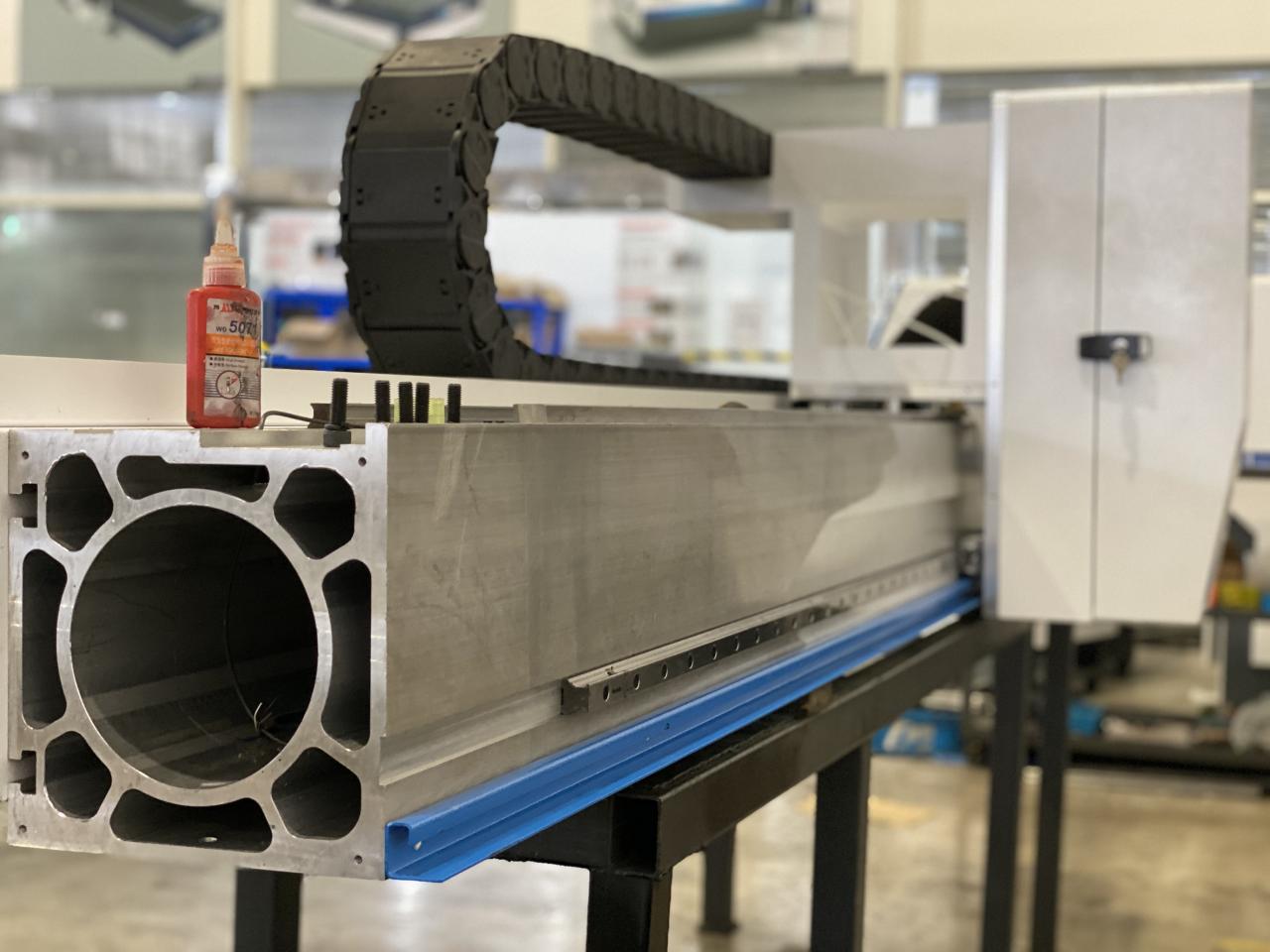

Bjælkelegemet anvender den overordnede aluminiumsstøbemetode, udglødning eliminerer intern stress og processer, Processen er støbning → udglødningsspænding → grov bearbejdning → vibrationsældning → halvbearbejdning → vibrationsældning → færdigbearbejdning, maskinen bearbejdes efter anløbning, styrken, stivheden og bjælkens stabilitet er garanteret, bjælkens præcision kan opretholdes i lang tid. Hovedsageligt til højhastighedsskæring af højeffekt laserskæremaskine giver en effektiv garanti.

GRAFITTEKNOLOGI ANTI-BRÆND

Området i hele værktøjsmaskinen, hvor laseren kan skyde mod, er alt dækket og beskyttet af 20 mm tyk grafit anti-bruning. For at sikre, at maskinsengen og arbejdsbordet ikke er ude af form og udbrændt.

DRIVSYSTEM

Bjælken er monteret på et par præcisions-REXROTH lineære styreskinner og har med avanceret tysk ALPHA-teknik og præcisionsfremstilling skabt de lineære systemer af højeste kvalitet, der er tilgængelige i dag.

BECKHOFF Servo Drive: STØVUDSUGSNINGSSYSTEM

Dette system bruges til at filtrere tørt støv fra industrielle lækager i overensstemmelse med VDI-retningslinjer 3677, paragraf. Filterelementerne bruger kompakte porøse filtre. I mange lande er det forbudt at cirkulere filtreret luft under skæring af rustfrit stål (CrNi). Derfor anbefales det, at brugeren installerer luftkanaler til ydersiden.

CNC STYRESYSTEM

FSCUT2000 laserskæringskontrolsystem af et økonomisk laserskæringskontrolsystem. Udbredt inden for metal og ikke-metal laserskæring. På grund af sin enestående ydeevne inden for fiberlaserskæring af det store antal high-end brugere.

LASER SKÆREHOVED: SKÆREHOVED PRECITEC PROCUTTER 2.0

Den nye ProCutter 2.0 generation imponerer med sin øgede ydeevne og nye automatiseringsfunktioner. Hurtigere, nemmere, mere effektivt, mere holdbart – sådan udvikler laserskæring sig i den nye generation på grund af talrige udviklinger.

PROFIL- OG RØRSKÆRESYSTEM (VALGFRI)

Smartline-serien tilbyder enestående alsidighed. valgfrit rør- og rørskæresystem har evnen til at skære rør/rør præcist og gør det til en nødvendighed for alle, der har brug for præcisionsdele fremstillet af forskellige materialer, størrelser og tykkelser.

LASER KILDETyskland IPG Fiber Laser Resonator

IPG 12000W Ytterbium laserresonator

IPG 4000W Ytterbium laserresonator

IPG 6000W Ytterbium laserresonator

MASKINENS DIMENSION OG VÆGT
MASKIN MODEL	3015	4020	6020	6025	8025
Længde (mm)	10000	11200	14000	14000	10800
Bredde (mm)	3080	4100	4100	4750	4750
Højde (mm)	2250	2250	Z-akse (mm)	100	100
Vægt (kg)	12000	15000	Maks.arkvægt (kg)	1100	1800

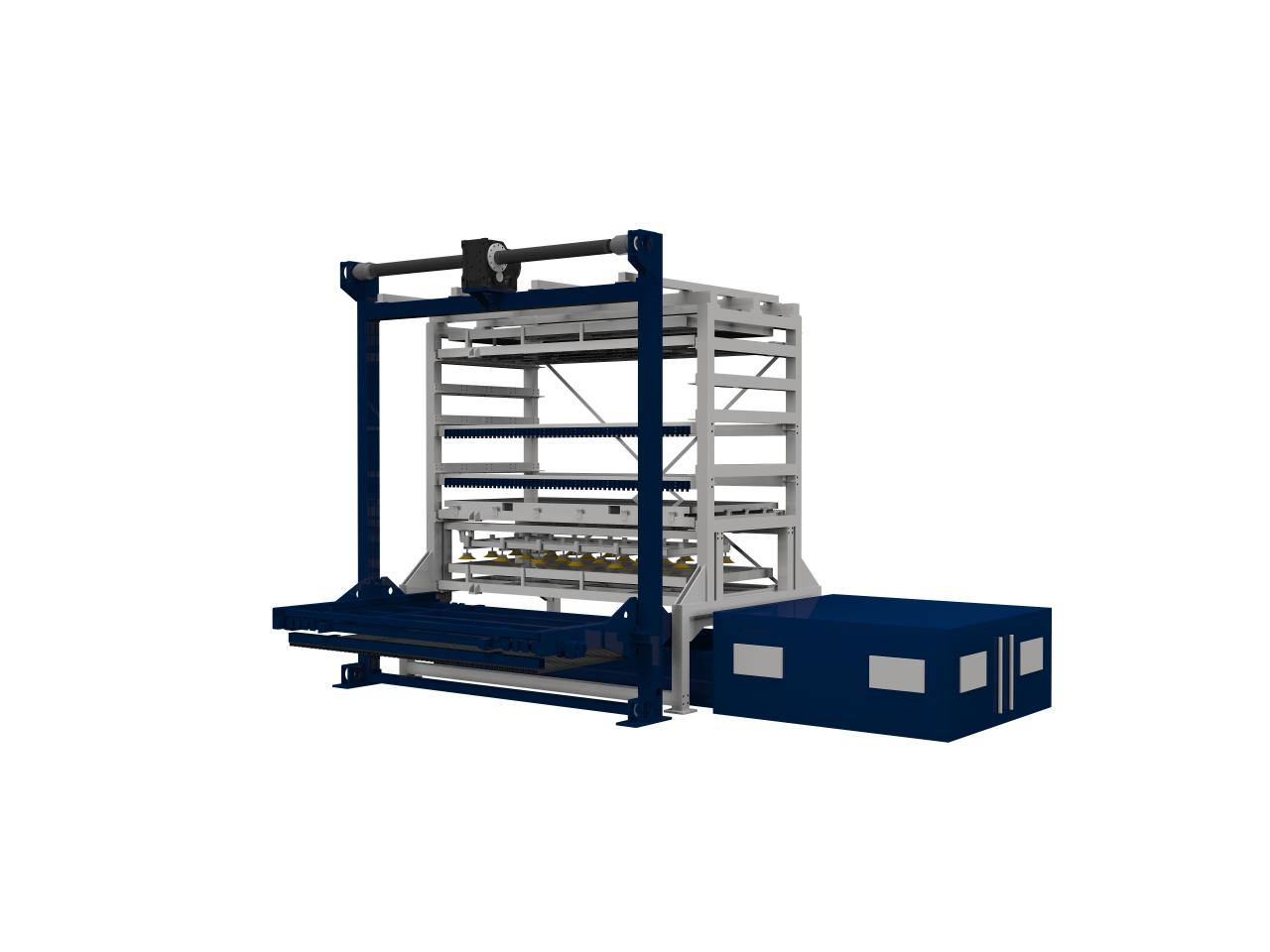

EKSTRAUDSTYR TIL LÆSER OG AFLASSER BRG SYSTEM 2.0 Loader & losser BRG System 2.0 er den automatiserede løsning, der bedst optimerer materialeflowet, hvilket forbedrer både arbejdssikkerheden og processens sikkerhed. De inkluderede løsninger spænder fra simpel betjening til fuldautomatisk betjening.

Vi gennemgår i øjeblikket vores produktemballage ud fra vinklerne affaldsreduktion og ressourcebesparelse. Vi arbejder også på at forbedre transporteffektiviteten fra designfasen af produktudviklingen.

1. Vores trækasse er efter fumigationsbehandling. Behøver ikke tømmerinspektion, hvilket sparer forsendelsestid.

2. Alle maskinens reservedele var dækket af nogle bløde materialer, der hovedsagelig brugte perleuld.

3. Den yderste er trækasse med fast forskalling.

4. Bunden af trækassen har en fast jernstik, praktisk at håndtere og transportere.

Vores Servier

Brugen af et interferometer registrerer maskinens X- og Y-aksebevægelse under skæring for at sikre nøjagtighed. Der foretages justeringer for at sikre, at maskinen er præcist indstillet før forsendelse. En Marble-test udføres for at måle X- og Y-aksen, idet der beregnes eventuelle nødvendige justeringer for at sikre perfekt niveau og justering langs maskinens længde. En kollimator køres langs styreskinnens fulde længde og tester for rethed. Der foretages justeringer efter behov for at sikre lineær nøjagtighed lineær nøjagtighed.

detaljer

• Anvendelse: LASERSKÆRING
• Anvendeligt materiale: MDF, metal, krytal
• Tilstand: Ny
• Lasertype: Fiberlaser
• Skæreareal: 1500*3000 mm
• Skærehastighed: 100m/min
• Understøttet grafisk format: AI, DXF, Dst, Dwg, LAS, DXP
• Skæretykkelse: 100 mm
• CNC eller ej: Ja
• Køletilstand: VANDKØLING
• Kontrolsoftware: Cypcut kontrolsystem
• Oprindelsessted: Anhui, Kina
• Laserkildemærke: IPG
• Laser Head Mærke: Raytools
• Servomotormærke: Yaskawa
• Styreskinne Mærke: HIWIN
• Kontrolsystem Mærke: Cypcut
• Vægt (KG): 15000 KG
• Nøgle salgsargumenter: Høj nøjagtighed
• Optisk linse Mærke: Might
• Garanti: 3 år
• Gældende industrier: Hoteller, byggematerialebutikker, produktionsanlæg, maskinværksteder, anlægsarbejder
• Maskintestrapport: Leveres
• Video udgående inspektion: Forudsat
• Garanti på kernekomponenter: 2 år
• Kernekomponenter: Trykbeholder, Motor
• Driftsmåde: Pulserende
• Konfiguration: cantilever type
• Håndterede produkter: Plader og rør
• Funktion: Programmerbar
• Eftersalgsservice: Ingeniører til rådighed til at servicere maskiner i udlandet
• Lasertype: IPG fiberlasergenerator fra USA
• Laserbølgelængde: 1070nm
• Laserudgangseffekt: 6kw-20kw
• X-aksevandring: 1500 mm
• Y-aksevandring: 3000 mm
• Arbejdsbord: Åbent design, fast bord
• Køretilstand: Dobbelt tandstangs-køresystem
• Kontrolsystem: Cypcut Kontrolsystem
