Qc11k Hydraulisk skæremaskine og guillotineklippemaskine til pladeskæring

Produkt beskrivelse

Rammestrukturen af klippemaskinen vedtager svejsning i alt stål; de fire-hjørnede og otte-sidede retvinklede styreskinner har høj præcision, god stivhed og hydraulisk forspænding. Det hydrauliske system vedtager to-vejs plug-in integreret ventil og kan udstyres med et slag digitalt display, fotoelektrisk beskyttelsesenhed og mobilt arbejdsbord. Klippemaskinen har dobbeltvirkende funktion af den øvre skyder og den nedre hydrauliske pude, og arbejdstrykslaget kan trykkes inden for det specificerede område. Processen kræver justering, og betjeningen er enkel og centraliseret ved hjælp af knapper. Maskinens ydeevne

1. Klippemaskinen vedtager den overordnede svejsede rammestruktur og udsættes for vibrationsældningsbehandling. Værktøjsmaskinen har god stivhed, høj præcision og god præcisionsfastholdelse.

2. Klippemaskinen anvender en trepunkts rulleføringsskinne til støtteaksel. Den øverste værktøjsholder udfører rulning uden mellemrum mellem rullestyreskinnerne, og håndhjulet kan drejes for at justere bladets levetid.

3, bevægelig klingestøtte og fire-blads lang klinge, let at justere klingegabets ensartethed, forbedre skærekvaliteten og forlænge bladets levetid.

4. Klippemaskinen anvender det serielle cylindersynkronsystem. Maskinen belastes jævnt. Ved at justere flowet af seriecylinderen kan forskydningsvinklen nemt justeres for at imødekomme behovene for forskellige skæreplader.

5. Klippemaskinen anvender en motoriseret bagmåleranordning og en elektronisk tæller for at lette justering af bagmålerens position. Detaljer Billeder

Valgfri controller

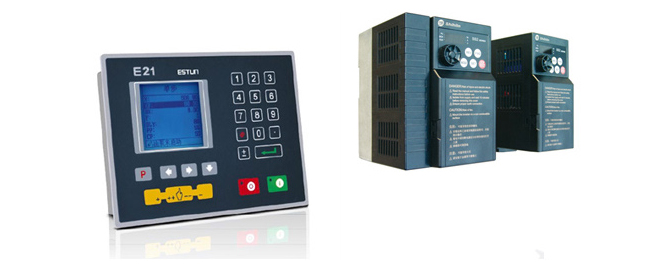

ESTUN E21 Shihlin konverter

E21 Shihlin-konverterstyring via buskommunikation, ledningsføring er enkel, ydeevne er god, bagmåler kan placeres hurtigt og præcist. Tidsrelæ og forskydningsvinkel er indbygget, delvis logisk funktion realiseres. Det er udstyret med lave omkostninger og høj effektivitet.

Super stabilitet og lang levetid.

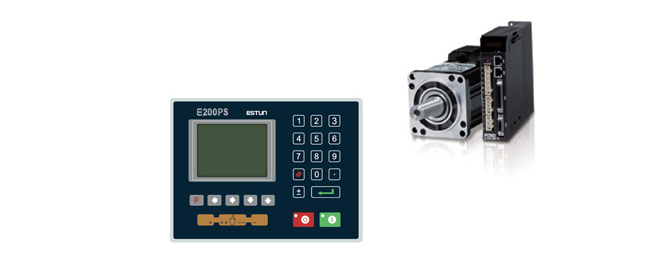

ESTUN E200PS, Kina

E200PS med farve HD LCD-skærm, både kinesiske og engelske sprogindstillinger, en skærm programmeringsparametre, hurtigere og mere bekvem programmering. CAN-bus-teknologi, servostyring X, A-akse, høj kontrolnøjagtighed, opløsning op til 0,001; enkel at installere ledninger, forbedre systemets pålidelighed.

Indbygget klinge clearance, skæreslag, indrømmelser og andre kontrolfunktioner forsinkelse, i henhold til det faktiske behov for at indstille parametrene for kløften, skære bort indrømmelser og anden real-time kontrol.

Med selvdiagnose og alarmfunktioner i realtid, debugging og vedligeholdelse mere praktisk. Reservationssikkerhedsgrænseflade for nem udvidelse.

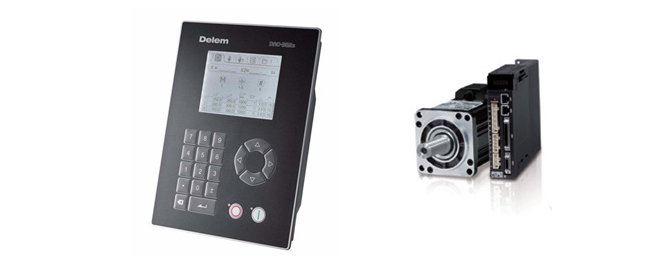

Delem DAC-360s, Holland

DAC-360-styringen giver en komplet løsning til klippemaskiner. Det inkluderer styring af backgauge, skærevinkel, slaglængde og mellemrum, baseret på den nyeste elektronik.

Udover backgauge-kontrol, beregner DAC-360 automatisk den nødvendige indstilling for skærevinklen og mellemrummet afhængigt af materialeegenskaber og tykkelse. Slaglængden er begrænset for minimal produktionstid og relateret til materialelængden, der skal skæres. Fuld trykkontrol til fastspænding og skæring er om bord på DAC-360.

Med sin lyse LCD-skærm tilbydes en klar og nem betjening. Den numeriske programmering er brugervenlig og guider operatøren gennem programmeringsmulighederne.

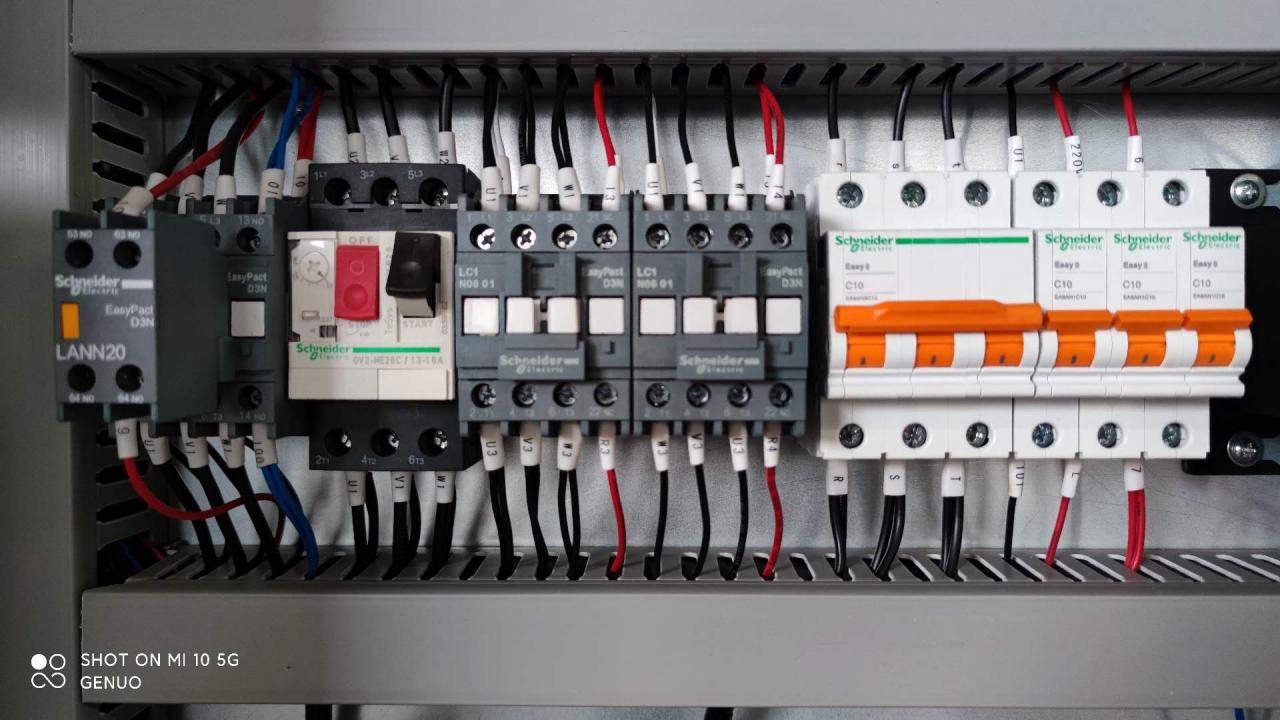

Stabil elektrisk

CabinetDurable France Schneider Electrics sikrer en stabil drift af maskinen. Rimelig linjeforbindelse og arrangement reducerer fejlfrekvensen i høj grad. Og operatøren og alle dele af maskinen spillede en god beskyttelse.Valgfri servo og drev for at forbedre positioneringsnøjagtigheden af back-gaage (X) Axis.

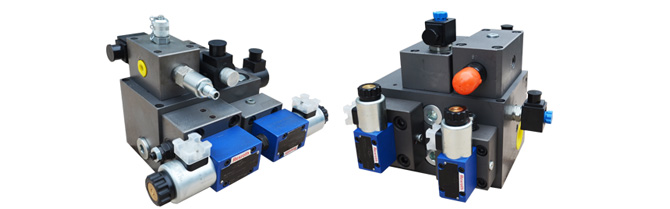

Overlegent hydraulisk system

Integreret hydrauliksystem, hurtig reaktion. Den lave fejlrate gør, at maskinen kører sikkert, effektivt og stabilt. Hele serien af standarder er udstyret med galvaniseret koldttrukket rør og tysk rørsamling. Reducer risikoen for olielækage med 50 % sammenlignet med gummi og svejste sømløse rør. Og i kan være længere levetid.

Høj præcision bagmåler

Den unikke og nye kugleskrue lineære styrestruktur bagmåler sikrer høj positioneringsnøjagtighed. Justerbar bjælkestyrende regel og synkron transmissionsstruktur, stabil og pålidelig. Valgfri løftemekanismestruktur til at skære arbejdsemnet ud af bagmåleområdet. Ved skæring af tynde og brede metalplader kan pneumatisk støtteanordning vælges. Øget positioneringsområde gør skæringen mere effektiv og præcis.

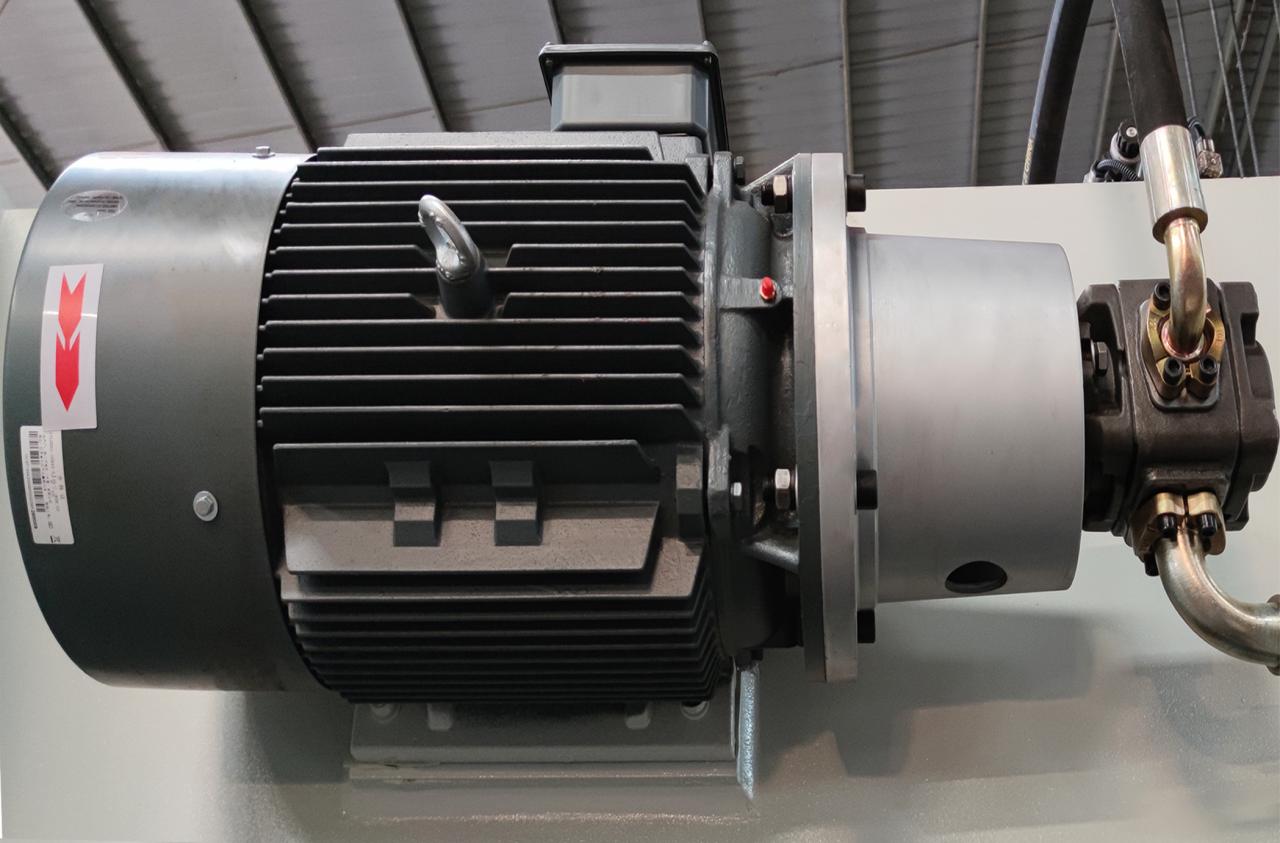

Støjsvagt strømsystem

Brug af Tyskland Siemens hovedmotor og USA SUNNY gearoliepumpe garanterer maskinens levetid og forbedrer maskinens arbejdsstabilitet. Samtidig reducerer den specielle koblingsanordning også i høj grad støjen fra maskinen, når den kører.

OS Down-Holder Cylinder

Unik struktur af hold-down cylinder vedtage ydre fjeder. Hvor den nederste del med specialmateriale pakninger, for at undgå at efterlade spor på aluminiumslegeringen eller andet følsomt materiale. Holdbarhed og stabilitet er blevet forbedret. Indbygget i patenteret returdæmpende gummipude og NOK tætning ring, reducerer støj og olielækagefejl sammenlignet med traditionel down-holder cylinder. Belysningsjusteringsenhed, nyttig at markere med hånden til klipning. valgfri.

Blade af god kvalitet

Fremstillet ved hjælp af legeret værktøjsstål af god kvalitet for at imødekomme krav til forskydningspåvirkning og høj slidstyrke. Maskinen er udstyret med 9CrSi, 6CrW2Si og SKD-11 knivblade i stål. mere stabil og god forskydningseffekt.

Valgfri installation

Skrå glideplade og
Pneumatisk støtteanordning
Lysgardin

Olieblæser køleenhed

Laser beskyttelse
Automatisk fodring foran

TypeQC11K(Y)	Skæretykkelse	Skærelængde	Skærende engel	Backgauge rækkevidde	Lagerbeholdning (n/min)	Hovedstrøm	Vægt (kg)	Dimension L*B*H(m)
8/2500	1~8 mm	2500 mm	0,5-2°	10-600 mm	14	11 kw	4800	3.1*1.8*2.1
8/3200	1~8 mm	3200 mm	0,5-2°	10-600 mm	12	11 kw	6000	3.8*1.8*2.1
8/4000	1~8 mm	4000 mm	0,5-2°	10-600 mm	10	11 kw	8900	4.6*1.8*2.1
8/5000	1~8 mm	5000 mm	0,5-2°	10-600 mm	8	11 kw	11500	5.7*1.9*2.2
8/6000	1~8 mm	6000 mm	0,5-2°	10-600 mm	6	11 kw	16000	6.7*1.9*2.2

FAQ

Q1. Hvad med din maskinkvalitet?

A1: Vores maskiner distribueres over hele verden til omkring 50 amter, hvor der er metalpladeindustri, der er geniale maskiner, Og hvor der er vores maskiner, er der et godt omdømme og terminal brugertilfredshed.

Spørgsmål 2: Du er producenten eller handler i sammenligning?

A2: Vi er 100% producenten med mere end 20 års produktionserfaring.

Q3. Hvad med din eftersalgsservice?

A3: 1. Tekniske løsninger: Vi kan levere tekniske løsninger inden for en dag.
2. Online video: Vis dig maskinarbejdende video fra fabrikken. (opdater hver uge)
3. Installationsservice: Dette er tilgængeligt med alle vores maskiner, live video kan leveres. Vi kan også sende tekniker til kundens fabrik for installationsmaskiner. (Kunder skal kun betale for flybillet og hoteludgifter.)
4. Træningsservice: Vores tekniker vil lære dig, hvordan du bruger vores maskiner. Du kan også sende din tekniker til vores virksomhed for at lære, hvordan man betjener maskiner.
5. Kvalitetsgaranti: 1 års garanti, vi leverer livstidsservice. Vi arrangerer den endelige test før forsendelse, efter at have sikret os, at maskinen er den bedste ydeevne, foretag derefter forsendelser.
6. 100 % svarprocent: vi besvarer dine spørgsmål inden for 12 timer.

detaljer

• Oprindelsessted: Anhui, Kina
• Mærkenavn: RAYMAX
• Tilstand: Ny
• Type: Klippemaskiner
• Video udgående inspektion: Forudsat
• Maskintestrapport: Leveres
• Marketing Type: Super kvalitet
• Garanti på kernekomponenter: 1 år
• Kernekomponenter: PLC, motor, leje, gearkasse, motor, trykbeholder, gear, pumpe
• Spænding: 220/380/415, 220V/240V/380V/400V/415V
• Nominel effekt: 11
• Dimension (L*B*H): 4600*1800*2050
• År: 2020
• Garanti: 1 år
• Nøgle salgsargumenter: Konkurrencedygtig pris
• Gældende industrier: Hoteller, beklædningsforretninger, byggematerialebutikker, maskinværksteder, fødevare- og drikkevarefabrikker, gårde, restaurant, hjemmebrug, detailhandel, trykkerier, byggearbejder, energi og minedrift, reklamefirma
• Udstillingslokale: Egypten, Storbritannien, USA, Italien, Filippinerne, Pakistan, Rusland, Australien
• Maskintype: Guillotineskæremaskine
• Mærke: RAYMAX
• Anvendelse: Metalpladeskæring
• Skæretykkelse: 1-8 mm
• Skærevinkel: 0,5-1,5°
• Controller: E21S, E200PS, DAC360
• Emballage: Polyethylen viklingsfilm
• Farve: Kundevalgt
• Eftersalgsservice: Gratis reservedele, Feltinstallation, idriftsættelse og træning, Feltvedligeholdelse og reparationsservice, Onlinesupport, Videoteknisk support
• Efter garantiservice: Videoteknisk support, Onlinesupport, Reservedele, Feltvedligeholdelse og reparationsservice
• Lokal service: Egypten, Storbritannien, USA, Italien, Filippinerne, Pakistan, Indien, Australien
• Certificering: CE ISO
• Vægt: 8500 kg
