4-akset Cnc Tandem kantpresse med Delem Da58t 2d grafisk controller

Produktbeskrivelse

CNC Synchro Tandem kantpresser bruger 2 samme modeller kantpresse forenet til bøjning af længere ark, især over 8 m længde, 2 maskiner kan bukke uafhængige for høj produktivitet kort metal bøjning, den bruger samme controller med synkron teknologi; Forskellige modeller kan også kombineres med tandem muligheder, en stor presse bøjer tykke og større dele, en lille presse bøjer tynde og små profiler, det kan arbejde sammen bøjning af længere dele med rimeligt design på 2 forskellige størrelse maskiner.

Hovedtræk

• Avanceret proportionalventil styrer de hydrauliske cylindre til at arbejde synkront og opnå præcis repeterbarhed

• Være i stand til at blive kontrolleret på et tilfældigt punkt i slaget

• Gentagelighedspræcision /-0,01 mm, parallelitetspræcision /-0,02 mm

• Afbøjningskompensationsbord eller kronesystem for høj præcision

• Holland Delem DA58T CNC sammen med lineær skala, Bosch-Rexroth ventiler, servomotorer og andre kendte mærkeelementer for at sikre fremragende ydeevne

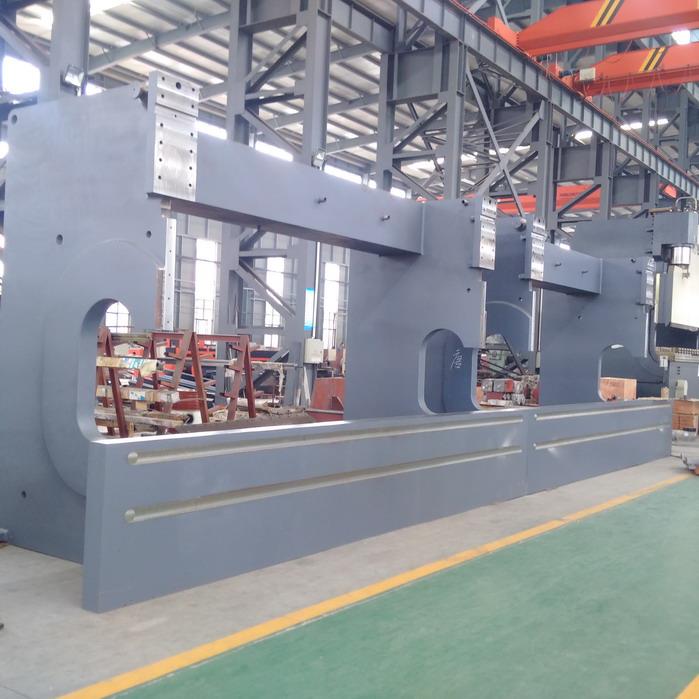

Maskinblok

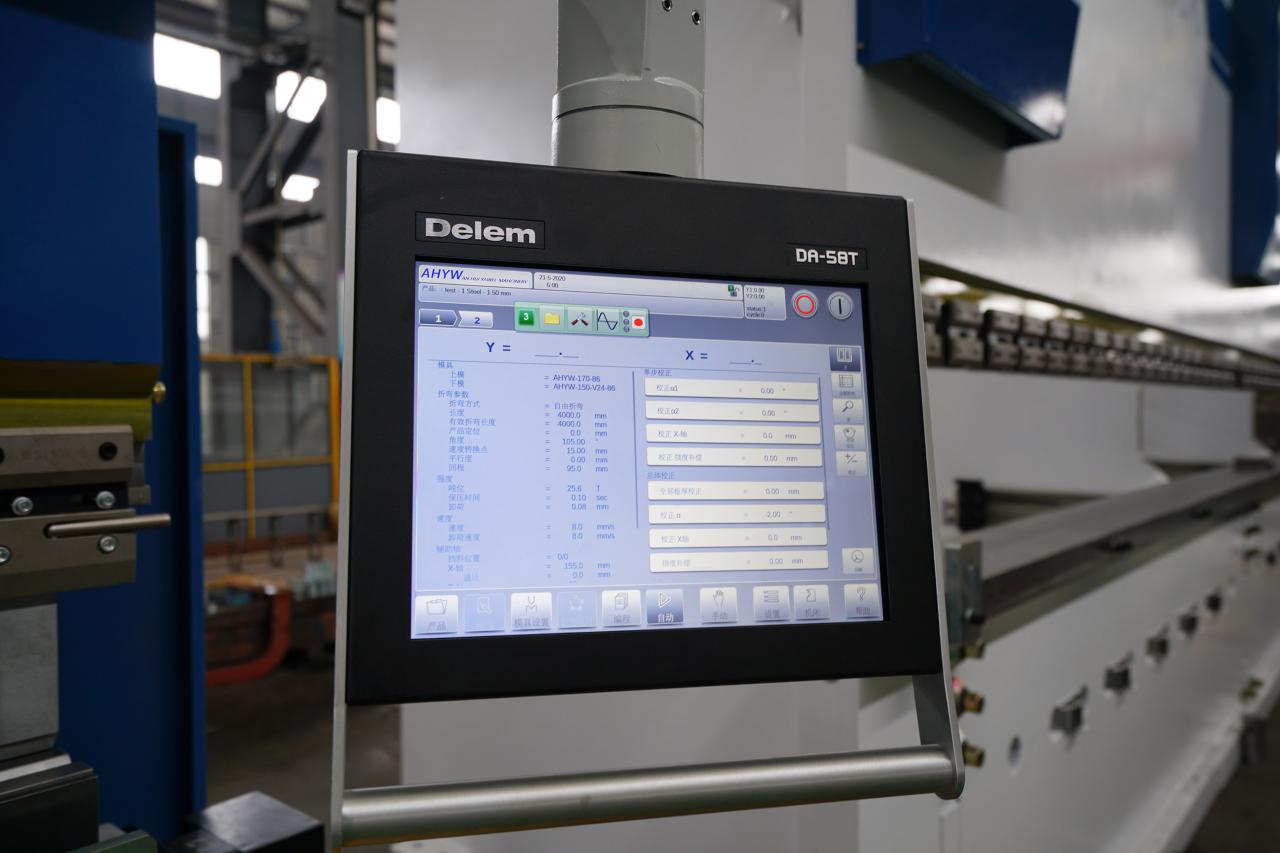

Denne serie cnc kantpresse har en stiv ramme for minimal afbøjning under belastningen. Maskinsvejsning er lavet af svejseapparater og svejserobotter. Efter svejsningen laver vi stressaflastningsproces ved hjælp af vibrationssystem. Efter afspændingsprocessen går maskinrammen til CNC 5-aksede bearbejdningscentre for nøjagtighed. Alle referenceoverflader og forbindelseshuller er bearbejdet. Ved alle disse processer er maskinstellets følsomhed beskyttet i en lang levetid. DELEM DA58T 2D grafisk berøringsskærm CNC kantpresse-controller

■ 2D grafisk berøringsskærm programmering

■ 15'' farve-TFT i høj opløsning

■ Beregning af bøjningssekvens

■ Crowning kontrol

■ Servo- og frekvensomformerstyring

■ Avancerede Y-akse styringsalgoritmer til lukket sløjfe såvel som åben sløjfe ventiler.

■ USB, perifer interfarcing

■ Profle-T offline software

Detaljer Billeder

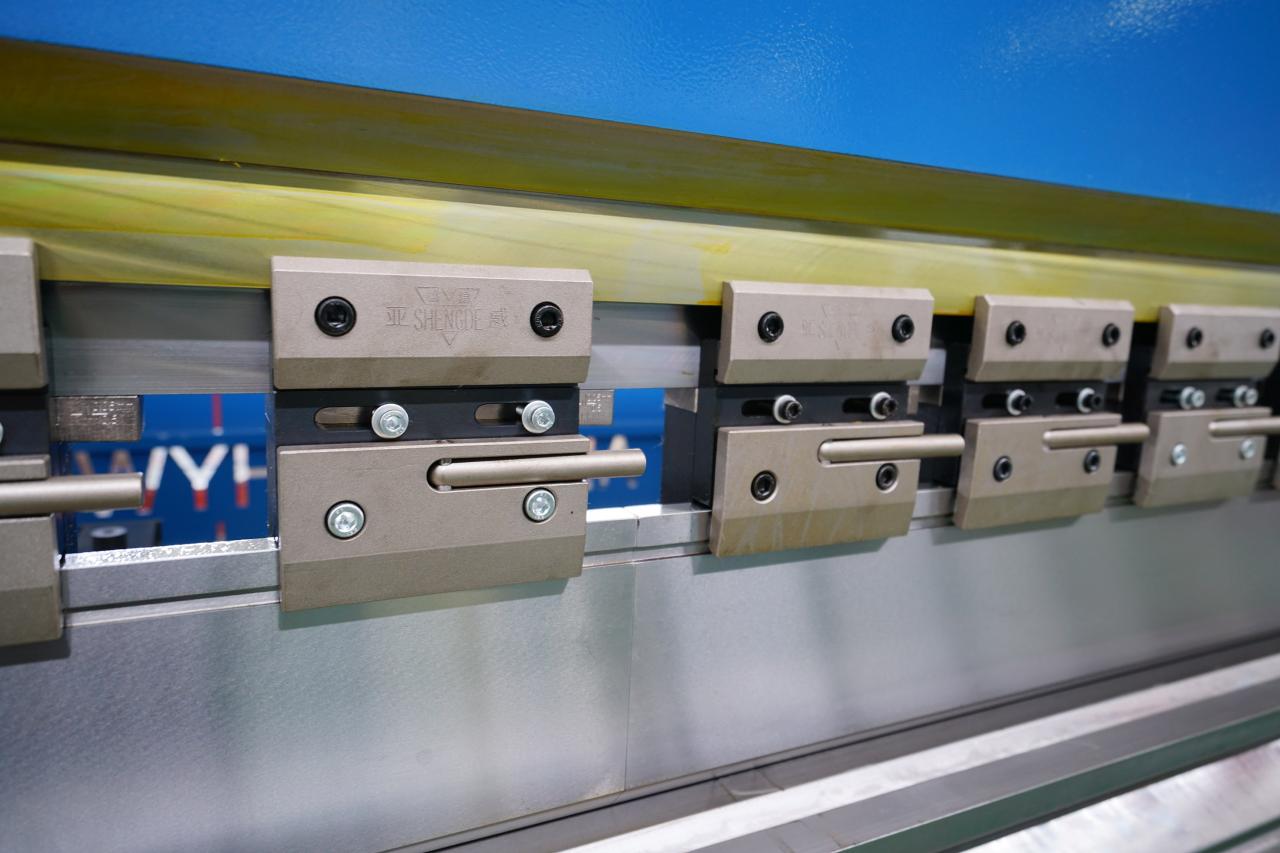

Mekaniske hurtigklemmer

Brug af mekanisk hurtigklemme til øvre matricer, udskiftning af matricer mere bekvemt og sikkert.

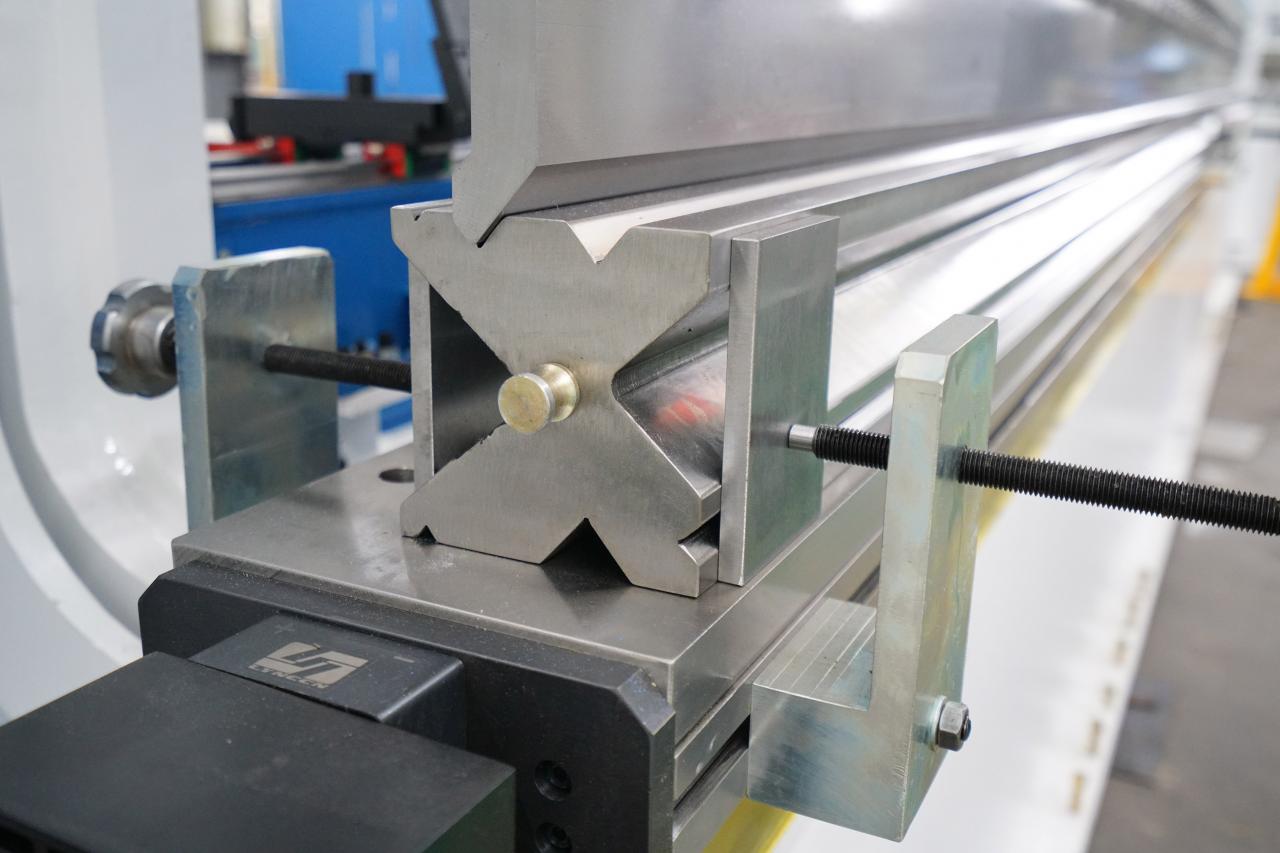

42Crmo Toolings

Kantpresserne er lavet af 42Crmo-stål, og varmebehandlingstemperaturen er op til 42°, hvilket sikrer matricens levetid.

Mekanisk kronekompensation

Mekanisk kompensation muliggør præcis afbøjningskompensation over hele bordets længde.

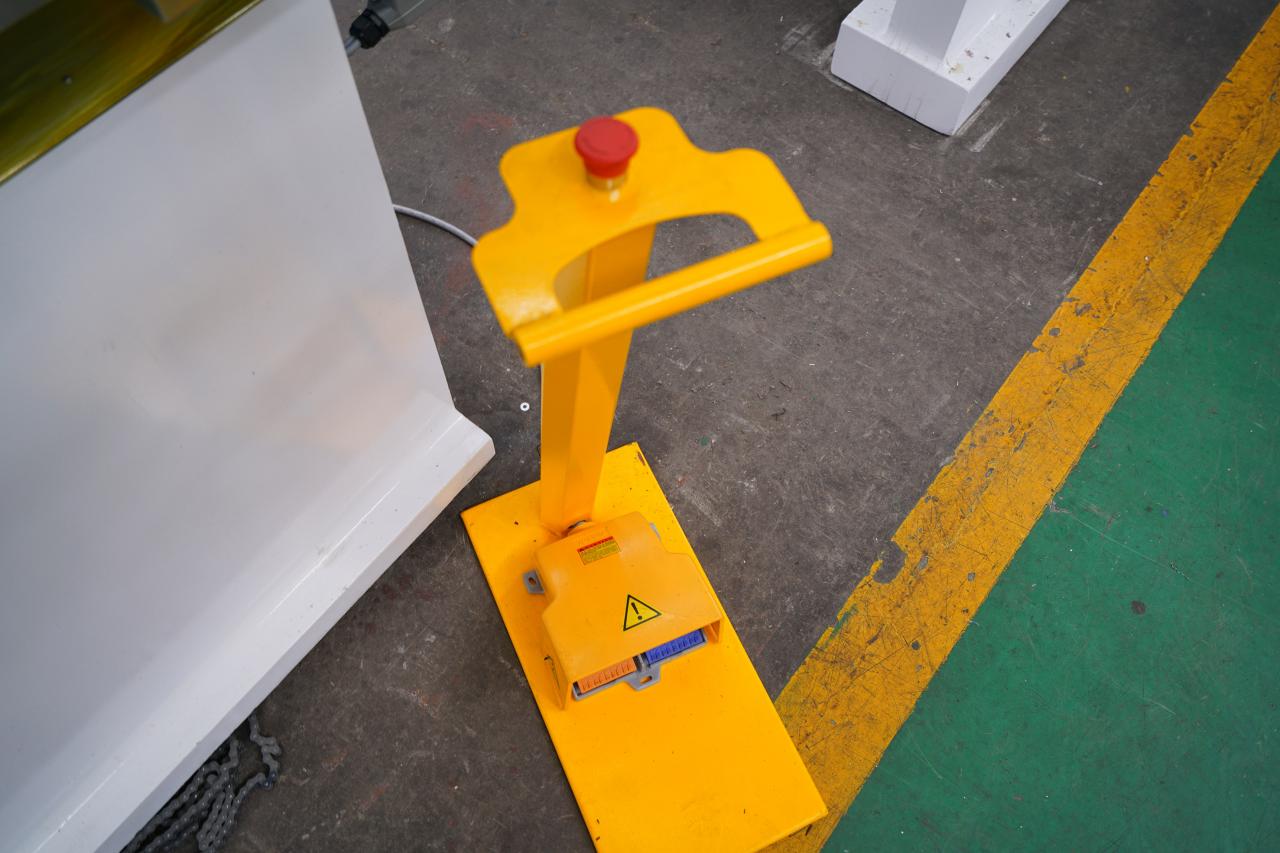

KACON pedalkontakt

KACON pedalkontakt fra Sydkorea, der forbedrer levetiden og driftsfølsomheden.

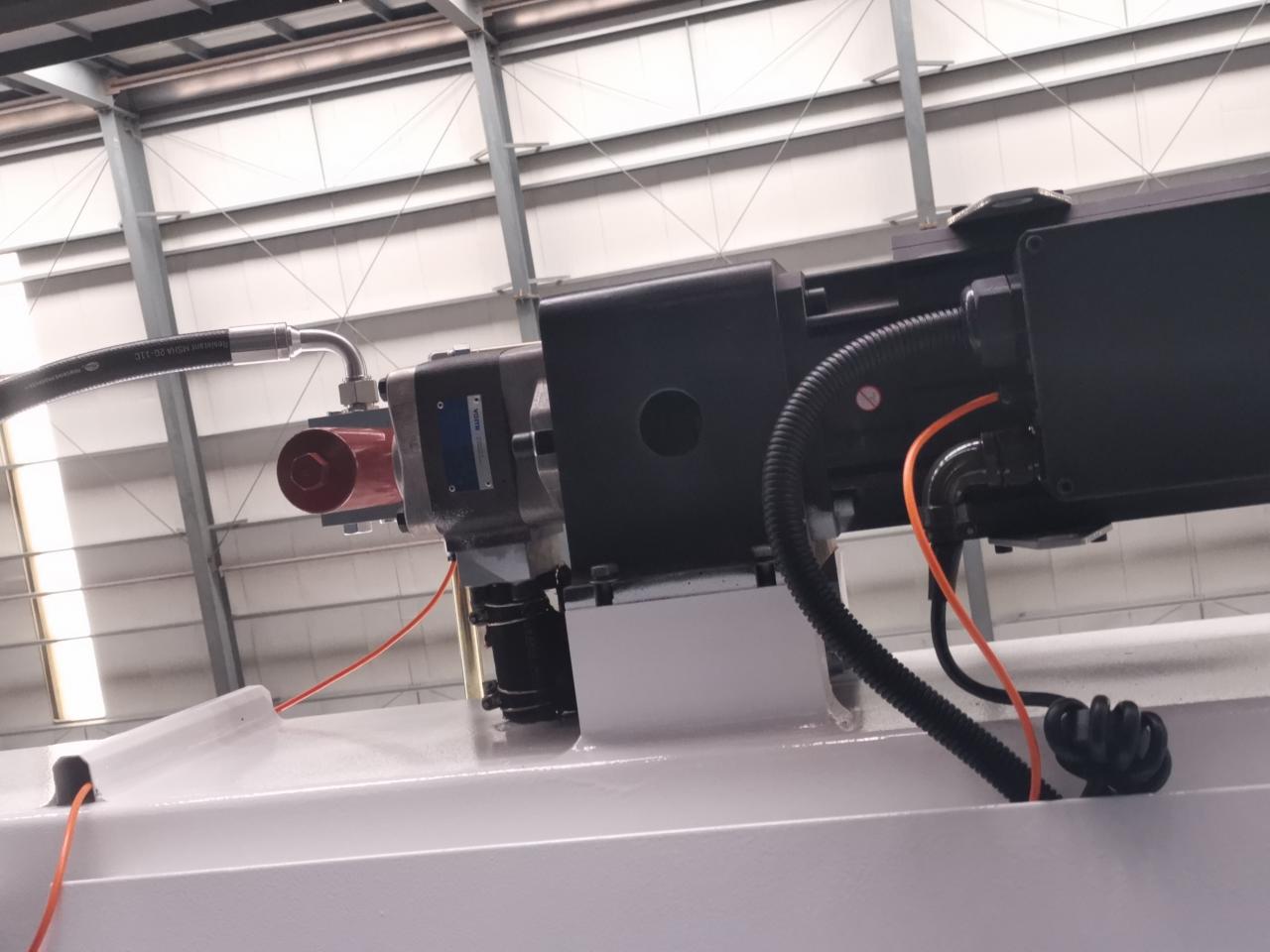

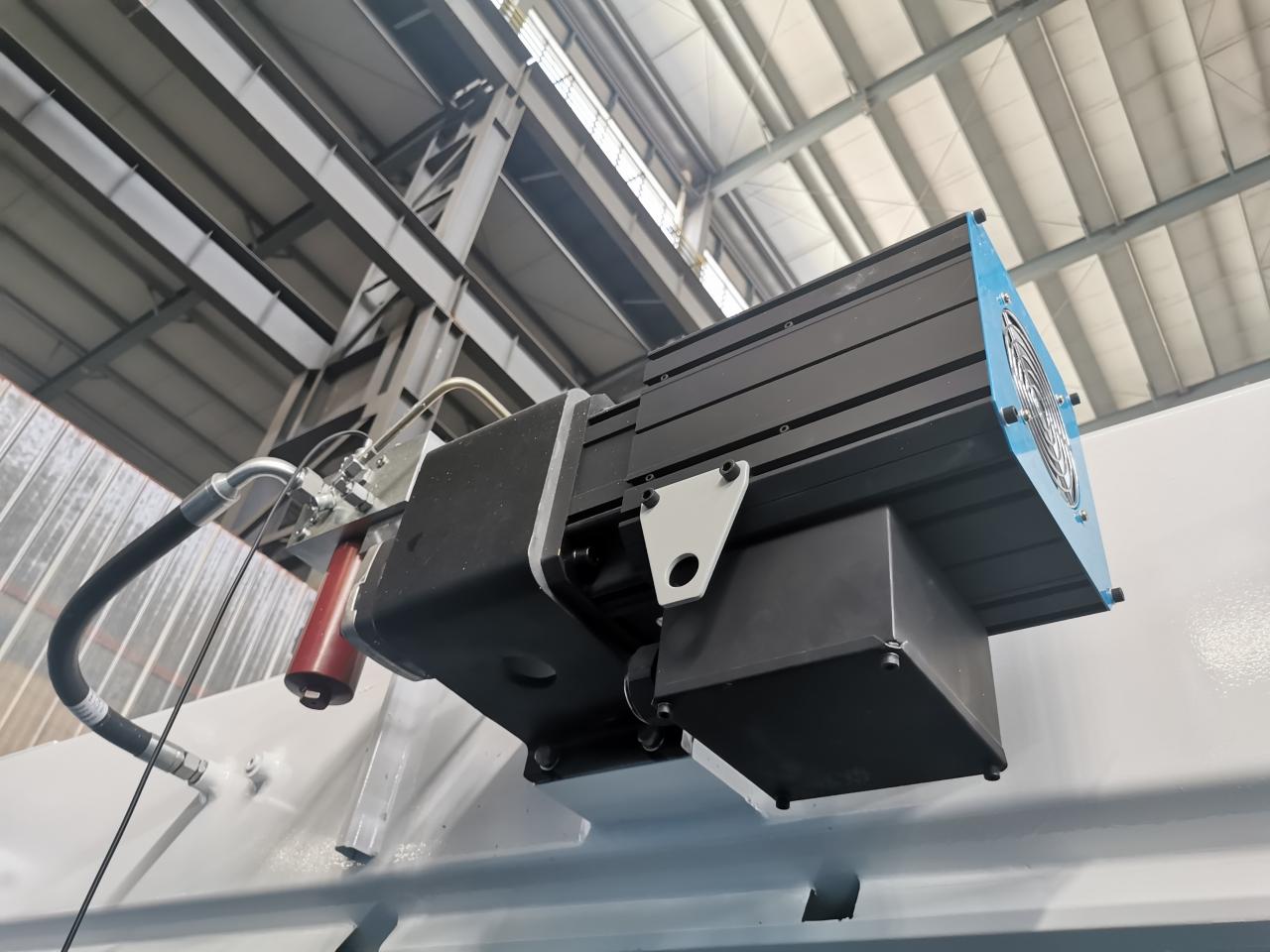

Servo motor

Panasonic/Yaskawa servomotor og driver tilbyder overlegen højhastighedsydelse.

Frankrig Schneider Electrics

Stabil France Schneider Electrics, Panasonic Servo-drev for at forbedre positioneringsnøjagtigheden af X, Y-aksen.

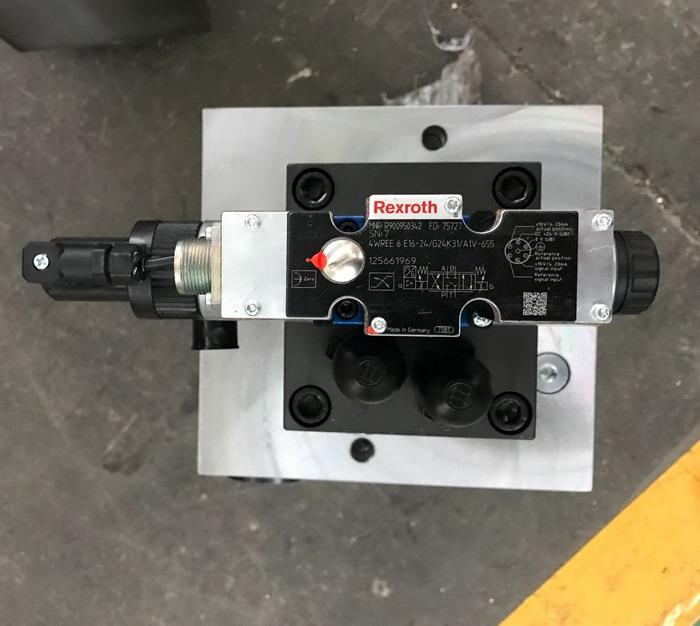

Bosch Rexroth hydrauliksystem

Tyskland Bosch Rexroth integreret hydraulisk ventilblok.

Tyskland VOITH oliepumpe

Brug af Tysklands VOITH/Hoerbiger oliepumpe garanterer oliens levetid og reducerer støj under arbejdet.

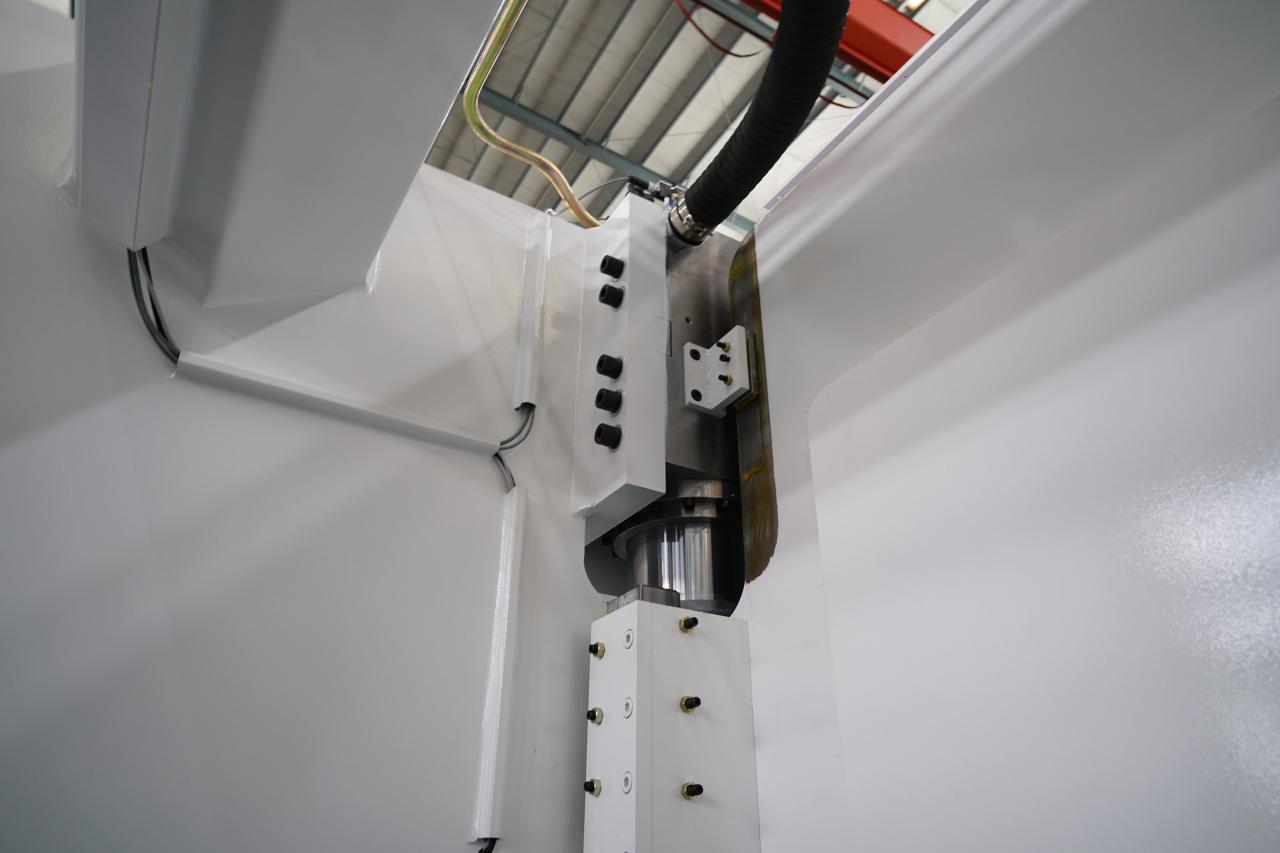

Dobbelt ram guide

Double Ram Guide til olie op og ned

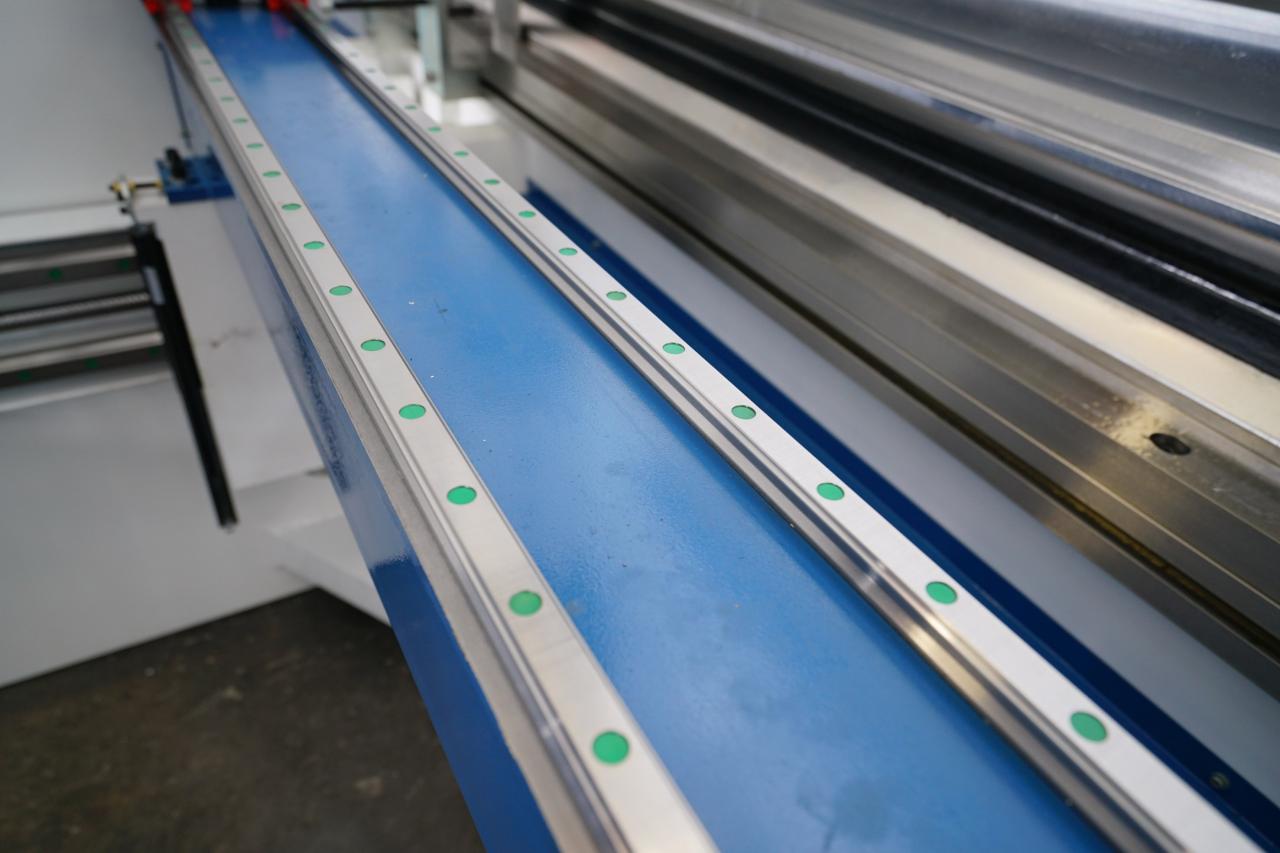

Dobbelt lineær guide

Dobbelt lineær føring til CNC Press Brake-fingre stopper bevægelse.

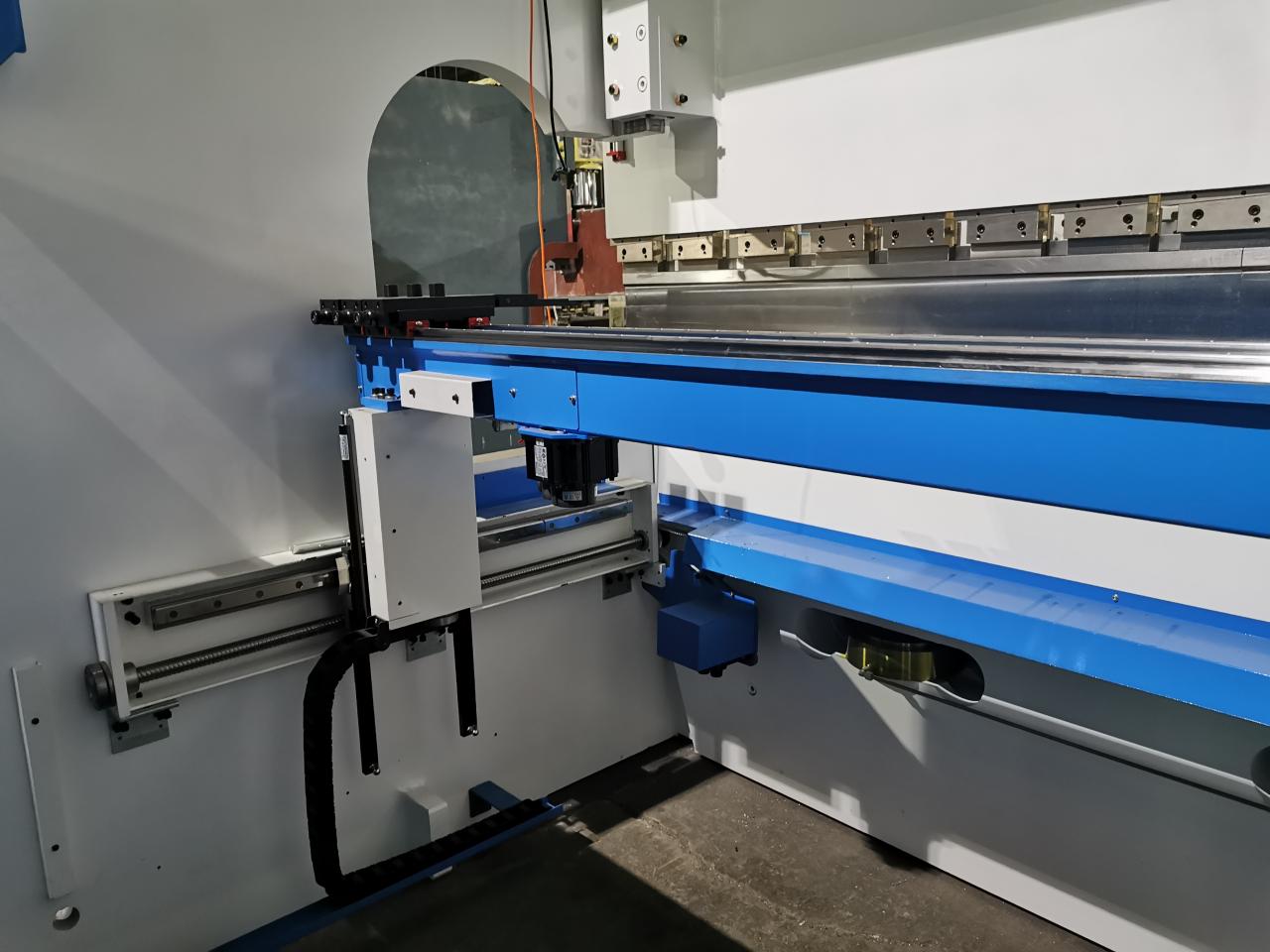

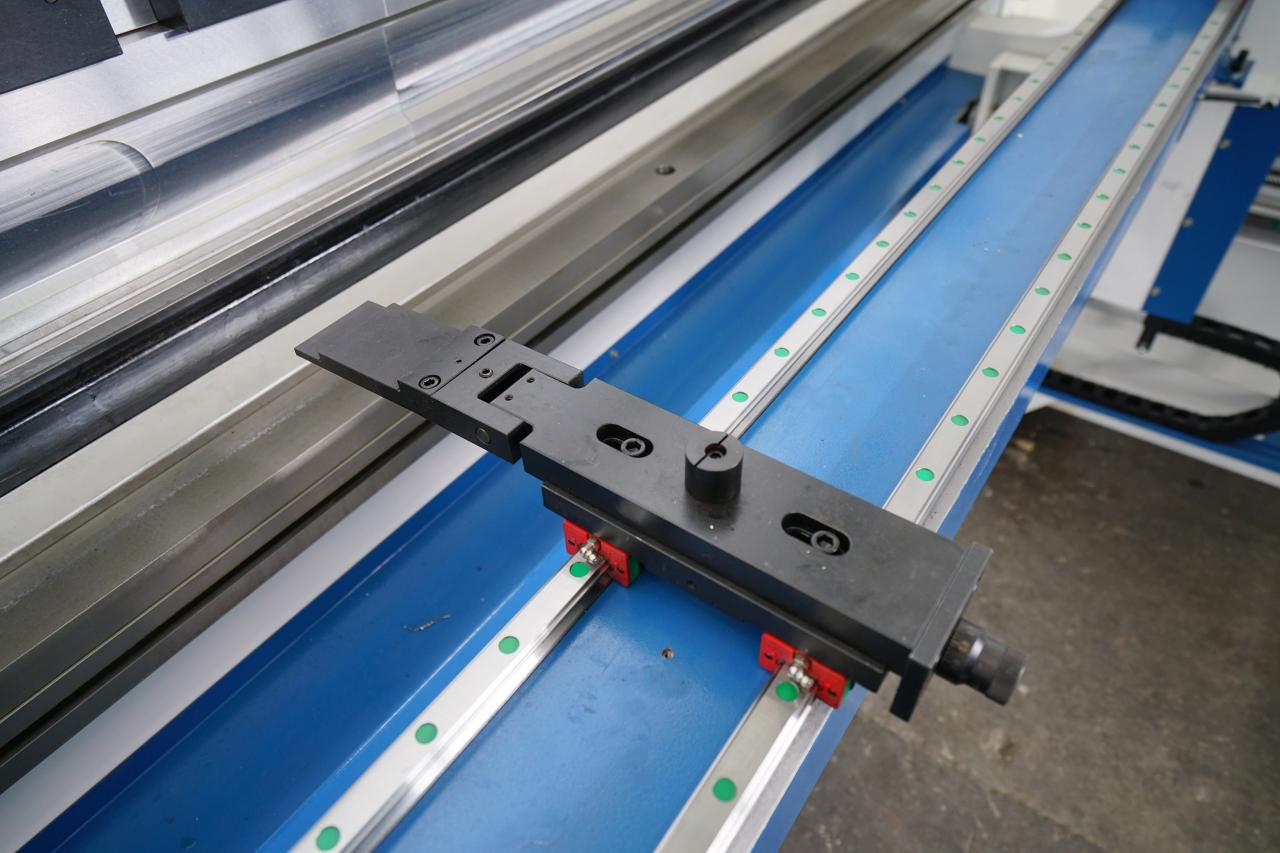

Backgauge Fingre

RAYMAX Z1&Z2 Automatisk trykbremse bagmåler bevæger sig på dobbelt lineær guide.

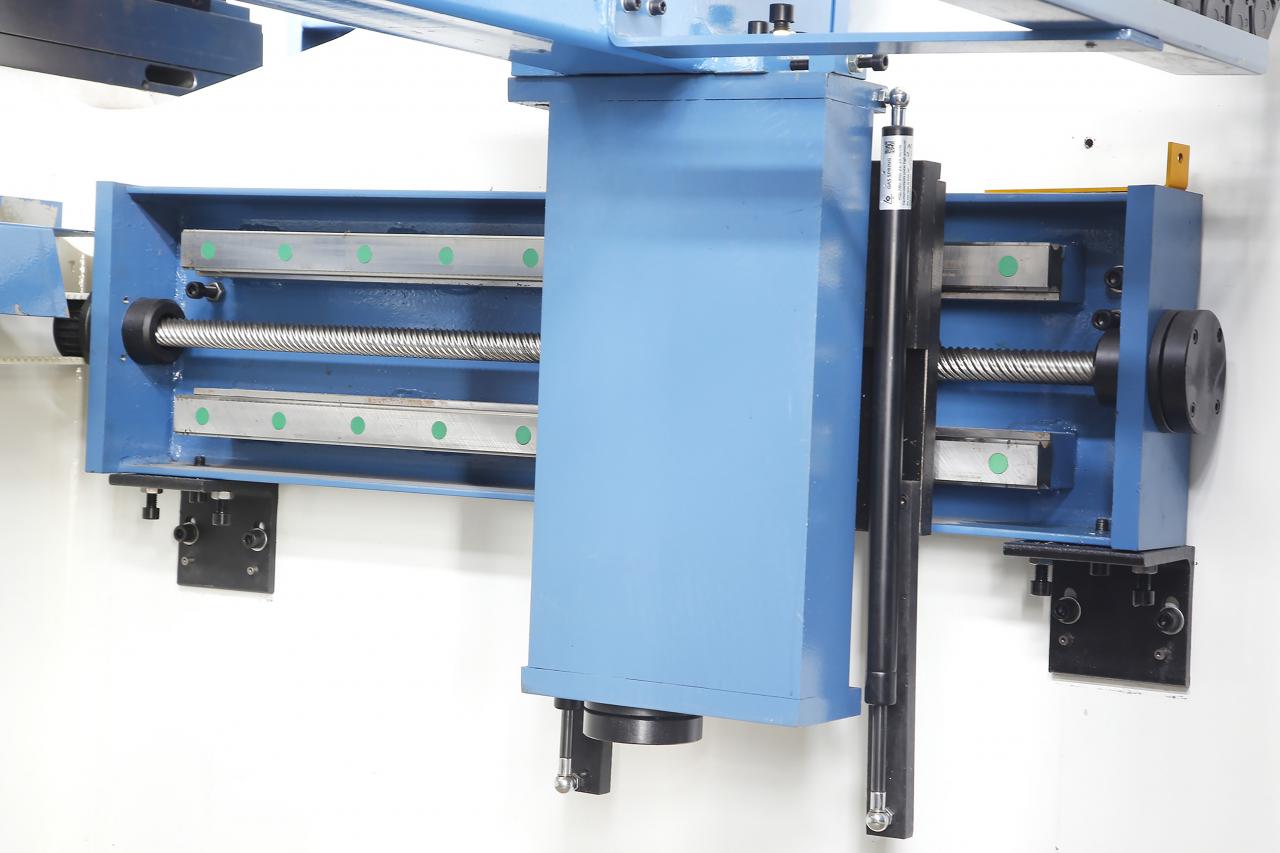

Kugleskrue & lineær guide

Vedtagelse af HIWIN kugleskrue og lineær føring for at forbedre maskinens baggage nøjagtighed.

Dobbelt lineær guide

Dobbelt lineær føring til CNC Press Brake-fingre stopper bevægelse.

Backgauge Fingre

RAYMAX Z1&Z2 Automatisk trykbremse bagmåler bevæger sig på dobbelt lineær guide.

Kugleskrue & lineær guide

Vedtagelse af HIWIN kugleskrue og lineær føring for at forbedre maskinens baggage nøjagtighed.

VALGFRI

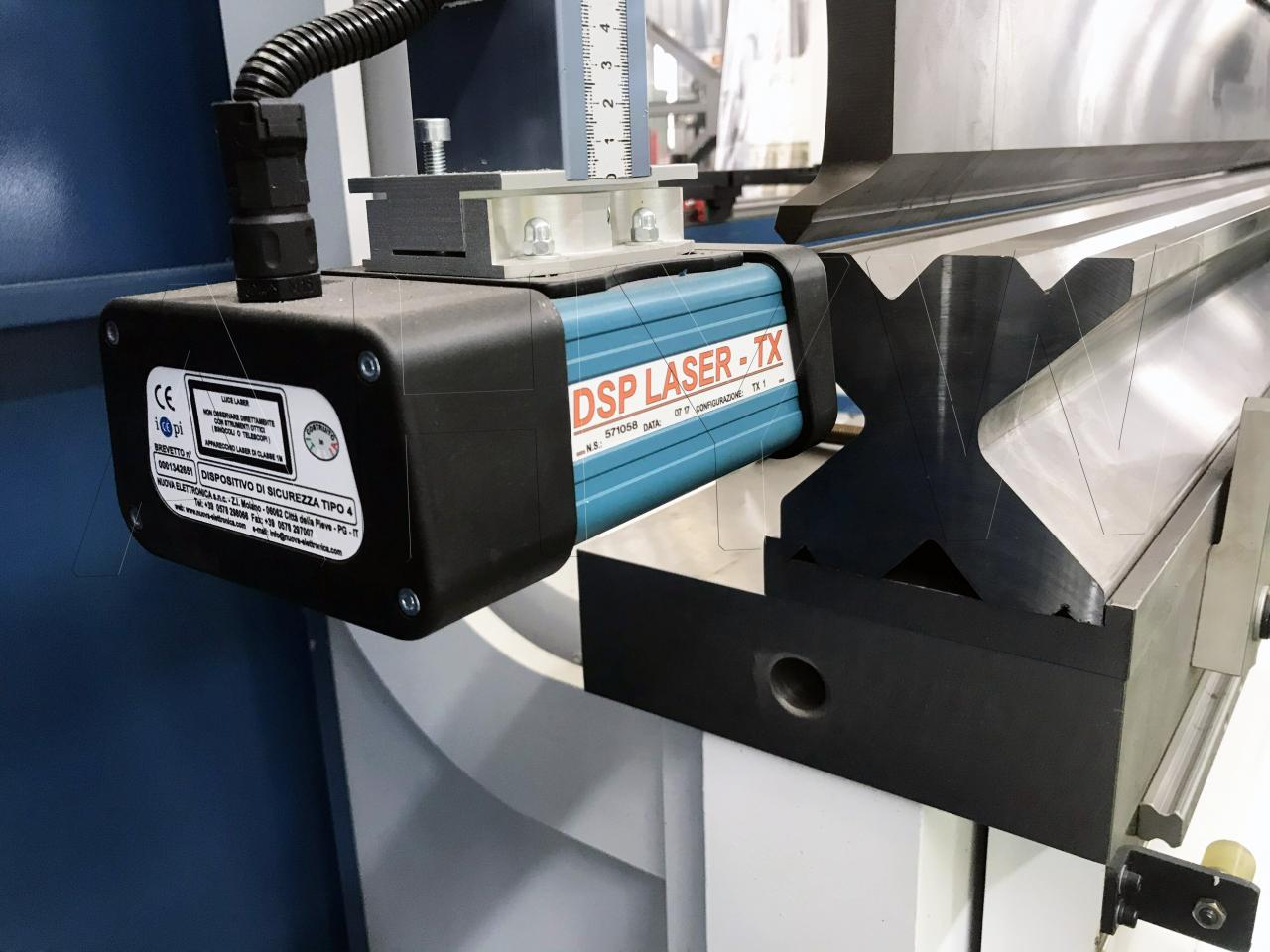

Italien DSP Laser Guarding System

R Axis Backgauge op og ned

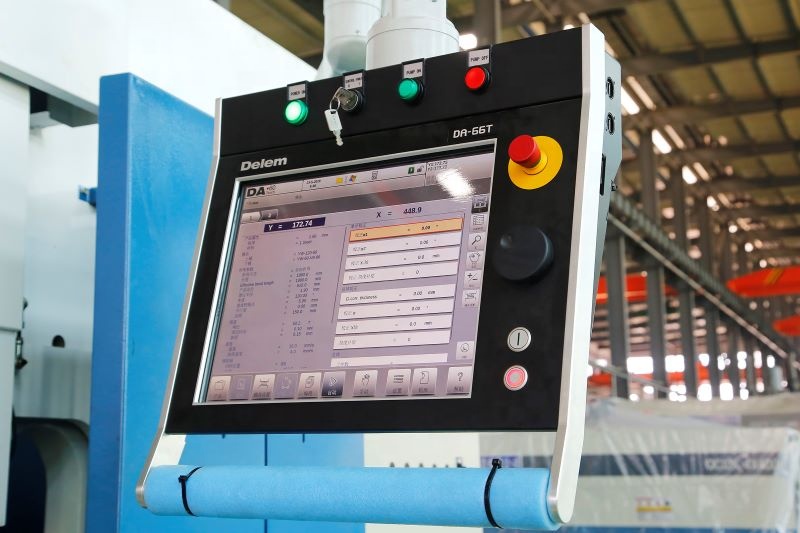

DELEM Controller DA66T Med 8 1 akser

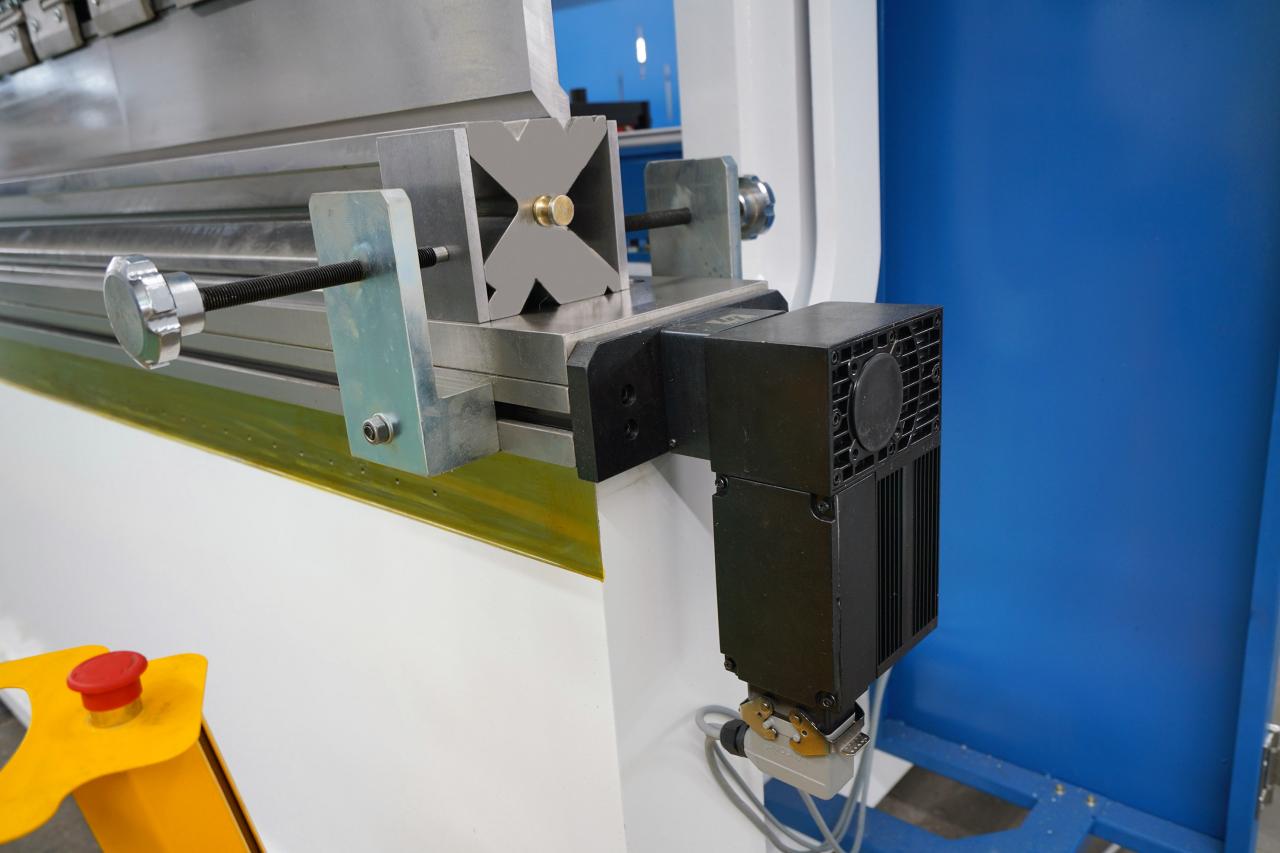

Valgfri sidestænger udsugningsanordninger

Valgfri oliekøler

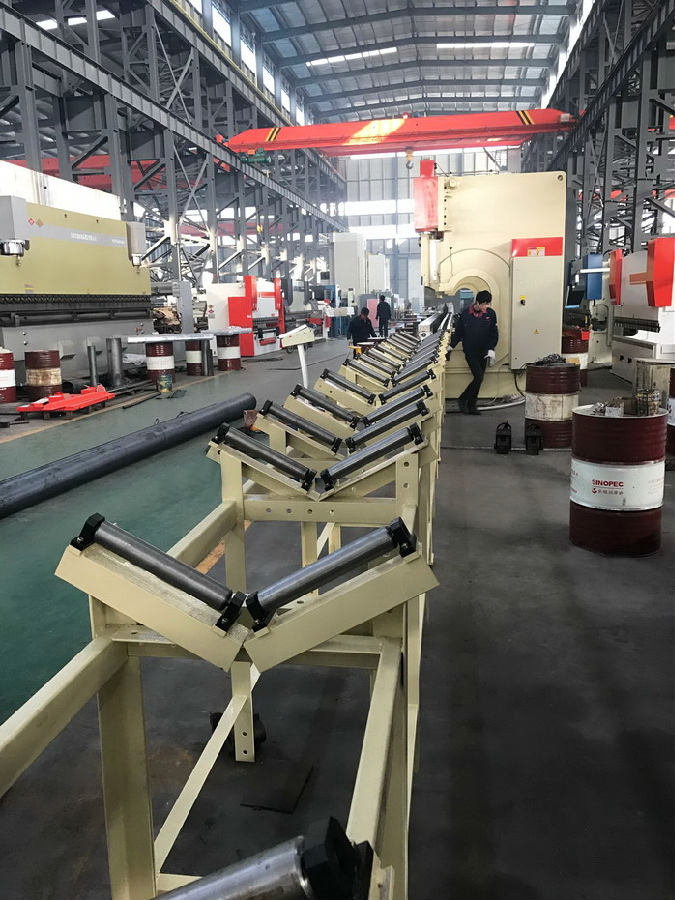

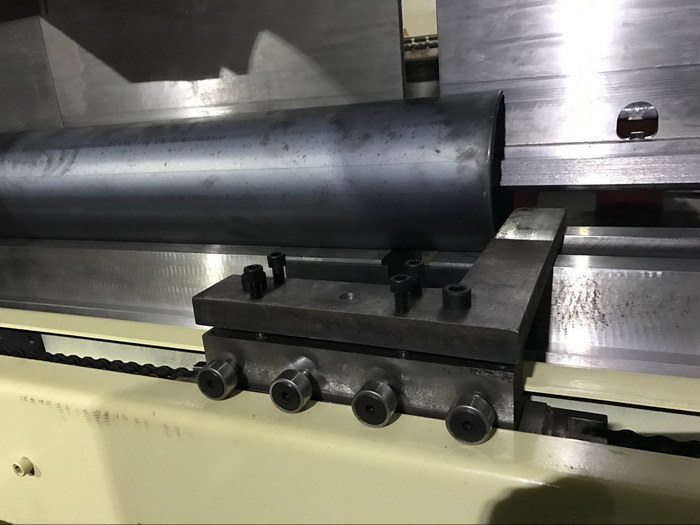

Side kraftig støtte med ruller

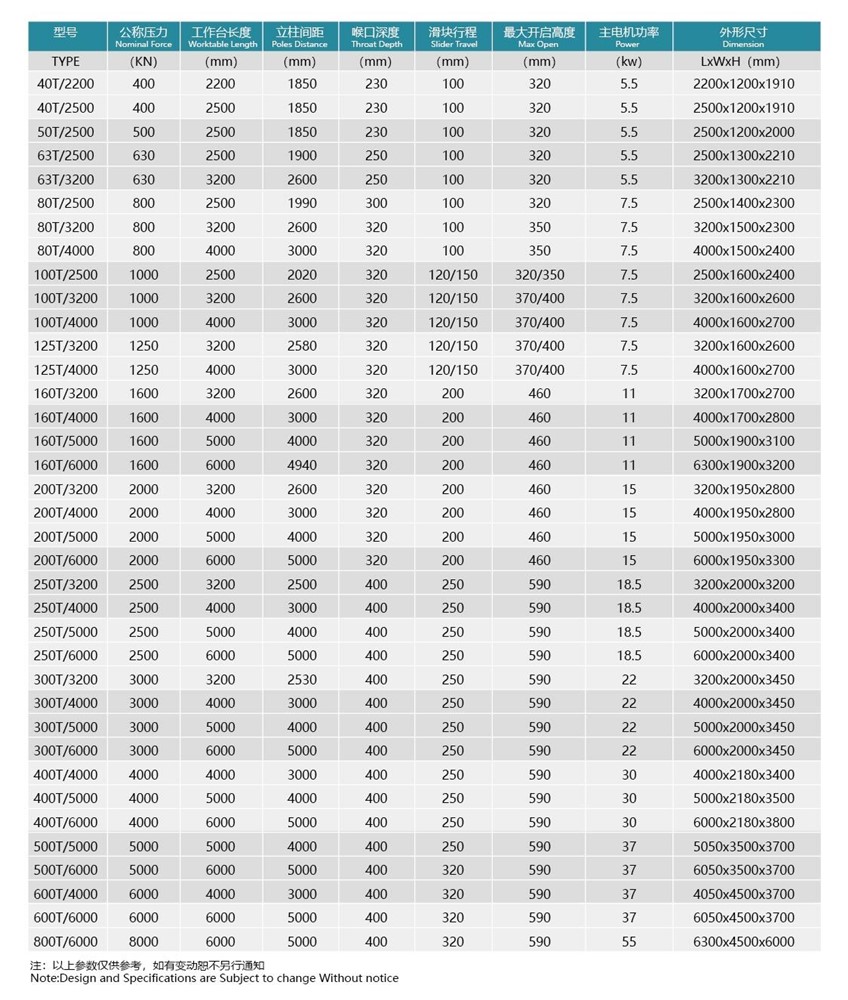

Tekniske parametre
Vores service

Pre-Sales Service Teknisk og salgsteam arbejde

* Forespørgsel og konsulentstøtte.
* Foreslå løsning
* Se vores fabrik.

Eftersalgsserviceingeniører og salg samarbejder

* Undervisning i hvordan man installerer maskinen, og hvordan man bruger maskinen.
* Ingeniører til rådighed til at servicere maskiner i udlandet.

FAQ

Q1. Er du en fabrik eller en handelsvirksomhed?

A: RAYMAX er en professionel producent af kantpresse, skæremaskine, fiberlaserskæremaskine og andet metalbearbejdningsudstyr. Vi har mere end 15 års produktionserfaring, og vores produkter blev eksporteret til mere end 90 lande og regioner.

Q2. Det er første gang, jeg bruger denne slags maskine, er den nem at betjene?

A: Detaljerede installations- og betjeningsinstruktioner sendes gratis til dig sammen med maskinen. Gratis træningskurser tilbydes på vores fabrik. Ingeniører er tilgængelige for at tjene i udlandet, men alle udgifter skal betales ved din side. Teknisk videosupport og onlinesupport tilbydes, 24 timers teknisk support ved opkald, video og e-mail.

Q3. Hvad er din normale leveringstid?

A: Leveringstiden for en rutineordre vil typisk være 25-30 dage. Dette varierer dog med en række faktorer, herunder ordrestørrelse, maskinmodel, emnekompleksitet og butiksbelastning, for at nævne nogle få. Leveringstider oplyses med alle tilbud. Giv os venligst besked, hvis en hasteordre er påkrævet, og vi kan normalt imødekomme det.

detaljer

• Skyderslag (mm): 200 mm
• Automatisk niveau: Fuldautomatisk
• Halsdybde (mm): 400 mm
• Maskintype: Synkroniseret
• Arbejdsbords længde (mm): 2*6000 mm
• Arbejdsbords bredde (mm): 250 mm
• Dimension: 16000*2000*2670
• Tilstand: Ny
• Oprindelsessted: Anhui, Kina
• Mærkenavn: RAYMAX
• Materiale/metalforarbejdet: Messing/kobber, rustfrit stål, ALLOY, kulstofstål, aluminium
• Automatisering: Automatisk
• Ekstra ydelser: Bearbejdning
• År: 2020
• Vægt (KG): 12500
• Motoreffekt (kw): 30 kw
• Nøgle salgsargumenter: Høj nøjagtighed
• Garanti: 2 år
• Gældende industrier: Byggematerialebutikker, maskinreparationsværksteder, produktionsanlæg, anlægsarbejder, energi og minedrift
• Udstillingslokale: Italien, Frankrig, Tyskland
• Marketingtype: Nyt produkt 2020
• Maskintestrapport: Leveres
• Video udgående inspektion: Forudsat
• Garanti på kernekomponenter: 1 år
• Kernekomponenter: Leje, PLC
• Råmateriale: Stål
• Anvendelse: Metalpladebøjning
• Hovedmotor: Tyskland Siemens
• Hydrauliksystem: Bosch Rexroth Tyskland
• Styresystem: DELEM DA53T
• Elektriske komponenter: Schneider
• Servomotor/ Servodrev: EMG Kina
• Certificering: ce
• Eftersalgsservice: Feltinstallation, idriftsættelse og træning, Feltvedligeholdelse og reparationsservice, Videoteknisk support, Onlinesupport
• Efter garantiservice: Video teknisk support, online support
• Lokal service: Italien, Frankrig, Tyskland
