65 Ton 45 Ton Q35y-40 Q35-16 Single Cylinder Cnc Hydraulisk Ironworker Machine

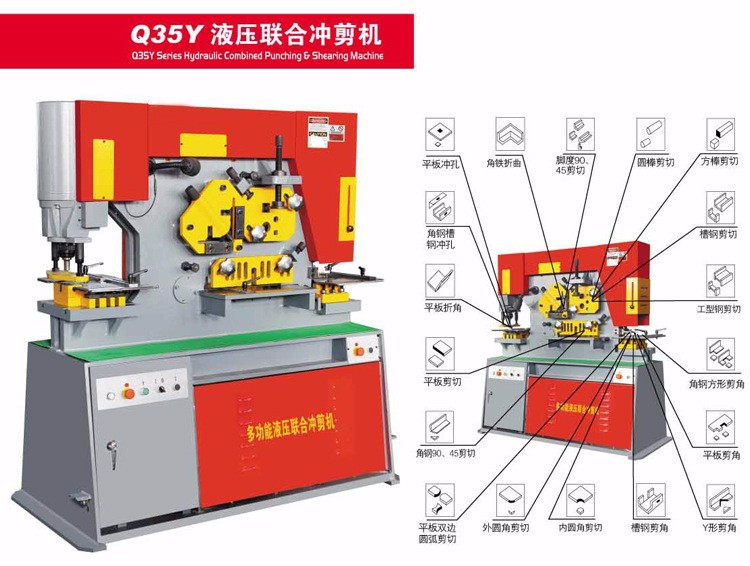

Q35Y hydraulisk jernbearbejdningsmaskine kombineret stanse- og klippemaskine i industriel kvalitet med flere funktioner, herunder: rundt hul, firkantet hul, aflange hulstansning; stålplade, flad stang, vinkelstål, C-kanal, H-stråle stansning; stålplade bøjning; vinkelstål klipning, indhak og bøjning; flad, rund, firkantet stang, C-kanal, I-bjælke, T-stang klipning/skæring; vinkelbøjning og rørhak.

Funktioner på et øjeblik

Hydraulisk kombineret Ironworker stansemaskine

Maskinen vedtager hydraulisk driver, er de nyeste produkter i vores land. Den kan klippe og skære et hul og skære forme til firkantstål, stålbåndskanal, "工" formstål og vinkelstål og udstyre med kejserinde foregribe.

Produkt Specifikationer

Type	Enhed	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-40	Q35Y-50
Stansetryk	T	55	75	115	140	200	250
Maks. skæretykkelse	mm	16	20	25	30	40	50
Pladestyrke	N/mm2	W450	W450	W450	W450	W450	W450
Skærende engel	°	7°	8°	8°	8°	8°	8°
Hjemmesko strøg	mm	80	80	80	80	100	100
Rejsetider	gange/min	8	8	8	8	8	8
Halsdybde	mm	300	355	400	600	700	800
Stansetykkelse	mm	16	20	25	26	35	35
Maks. stansediameter	mm	25	30	35	38	40	45
Hovedmotor Power	Kw	4	5.5	7.5	11	15	18.5
Dimension (LxBxH)	mm	1640x730x1770	1860x800x1900	2350x960x2090	2680x1040x2300	2800x1100x2500	3000x1150x2600
Vægt maskine	kg	1600	2000	4800	6800	8600	12000

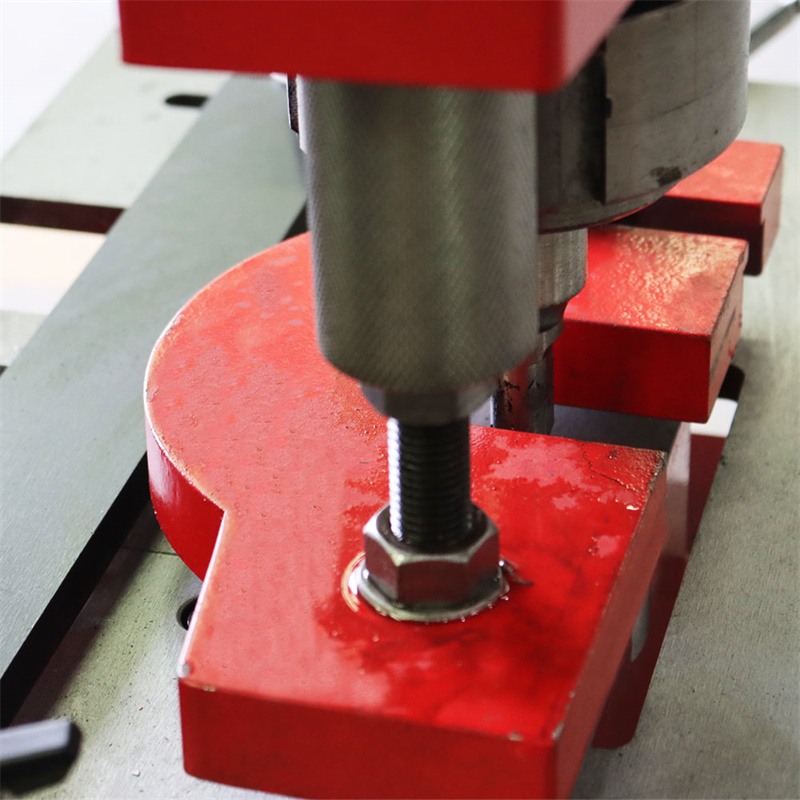

Stansning I Ironworker Machine

Maskinen stanser fra 30 mm diametre (8 mm tykkelse) til 57 mm diametre (22 mm tykkelse) meget effektivt. Stanser og matricer kan nemt udskiftes. Vi giver specielle slag med kort varsel.

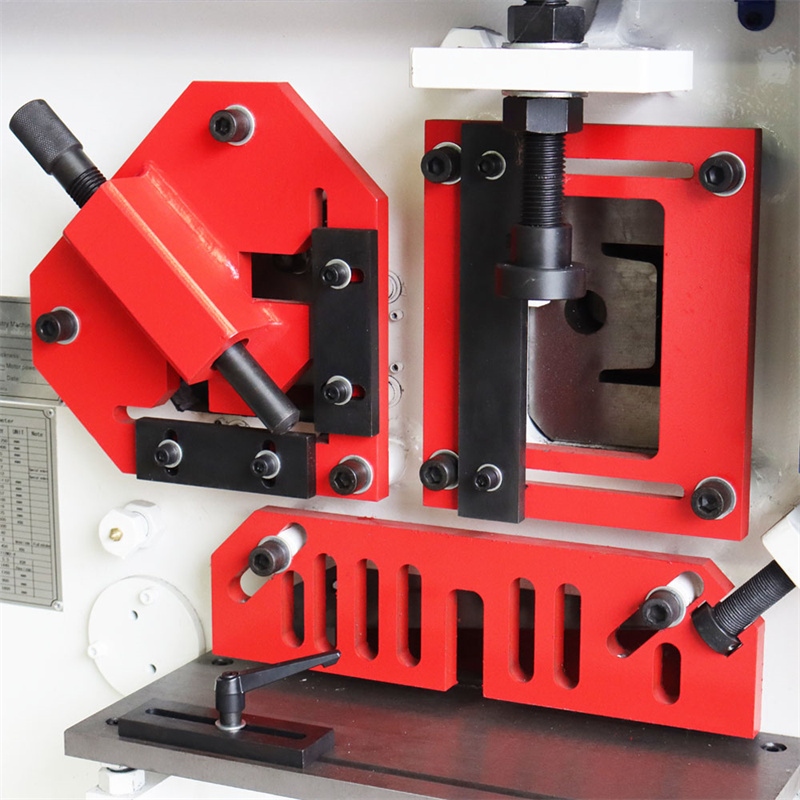

Stål rund firkantet stangklipning

Med denne del af maskinen kan firkanter fra 25 mm til 55 mm og runder fra 30 mm diametre til 65 mm diametre skæres meget hurtigt. Ved at skifte bladene kan du også UI eller T sektioner. Vi leverer specielle klinger.

Vinkelskær i Ironworker

Her kan du ved hjælp af specielle klinger skære flere typer 90° – 45° vinkelsektioner effektivt.

Indhak

Maskinen leveres med et rektangulært kærvværktøj, som du kan bruge til dine kærvarbejde. Vi leverer specielle hakværktøjer til dine hakværker.

Et mangefacetteret værktøj

Disse universelle maskiner leveres med standardværktøj, herunder X,Y-måleborde ved stanse-, forskydnings- og notch-stationer. Der er let justerede hold-downs på alle fem arbejdsstationer. Hver arbejdsstation er også udstyret med specialdesignede hold-downs for at sikre sikkerhed, samtidig med at de giver præcis justering og brugervenlighed.
