Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc Hydraulisk kantpresse til bøjning af metalplader

produkt information

Denne maskine er en ny CNC-bukkemaskine lanceret af RAYMAX i 2020 og er velegnet til producenter med høje præcisions- og omkostningskrav. Maskinen er vores mest populære model efter volumen og en ægte arbejdshest, som er konstrueret af dele af høj kvalitet og tilbyder seriøs pålidelighed. Y1 & Y2 Synkroniseringsteknologi sikrer høje tilgangs-, bøjnings- og returhastigheder. Dens bøjningslængdeevne og trykområde kan tilpasses til at opfylde forskellige produktionskrav.

Videnskabeligt design

1, Synkron bevægelse af Y1 og Y2 akser hver styret af uafhængig cylinder

2, Mulighed for at tilføje muligheder og opgraderinger på konfigurationen på et senere tidspunkt

Miljøvenligt

Lav støj under ventetid og hurtigt ned (mindre end 25 decibel), tryk og retur, da trykket i hydrauliksystemet er servohovedmotorens lukkede kredsløb. Energiforbrug lavere end almindelig maskine med 60% ved brug af servomotor.

Stabil og holdbar ydeevne af maskinens krop

1, Maskinrammen integreret svejsning.

2, Maskinrammen dannet af CNC tredimensionelle bearbejdningscenter i én proces, som sikrer paralleliteten og vertikaliteten af hver monteringsflade.

3, Indvendig spændingslaminering ved hærdning.

4, Shot blast for at fjerne rust og anti-rust behandling.

1. Kontrolsystem: DA52s (valgfri Cybelec CT8 fra Schweiz)

Hurtig programmering på én side

• Genvejsnavigation

•7” VGA farve TFT

•Op til 4 akser (Y1, Y2 og 2 hjælpeakser)

•Crowning kontrol

•Værktøjs-/materiale-/produktbibliotek

•USB, perifer grænseflade

•De grundlæggende maskinstyringsfunktioner er Y1 Y2 XR -akse.

•Avancerede Y-akse styrealgoritmer til lukket sløjfe såvel som åben sløjfe ventiler

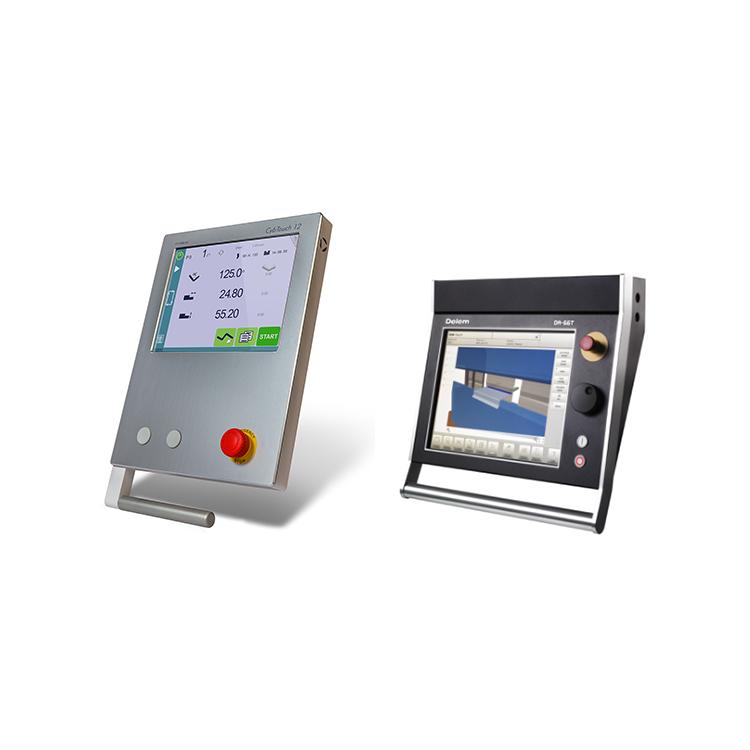

Valgfrit kontrolsystem:

(DA66T DA69T / Cybelec CT8 CT12 fra Schweiz)

Valgfri akse (3 1/4 1/6 1/8 1)

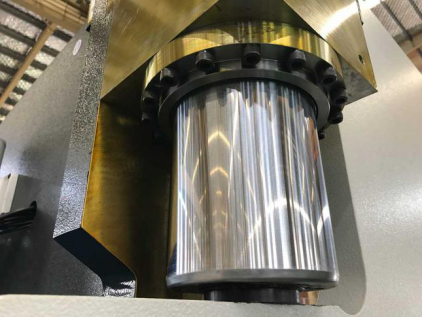

2. Cylinder
Som et kinesisk premium-mærke har det en levetid på mere end 10 år

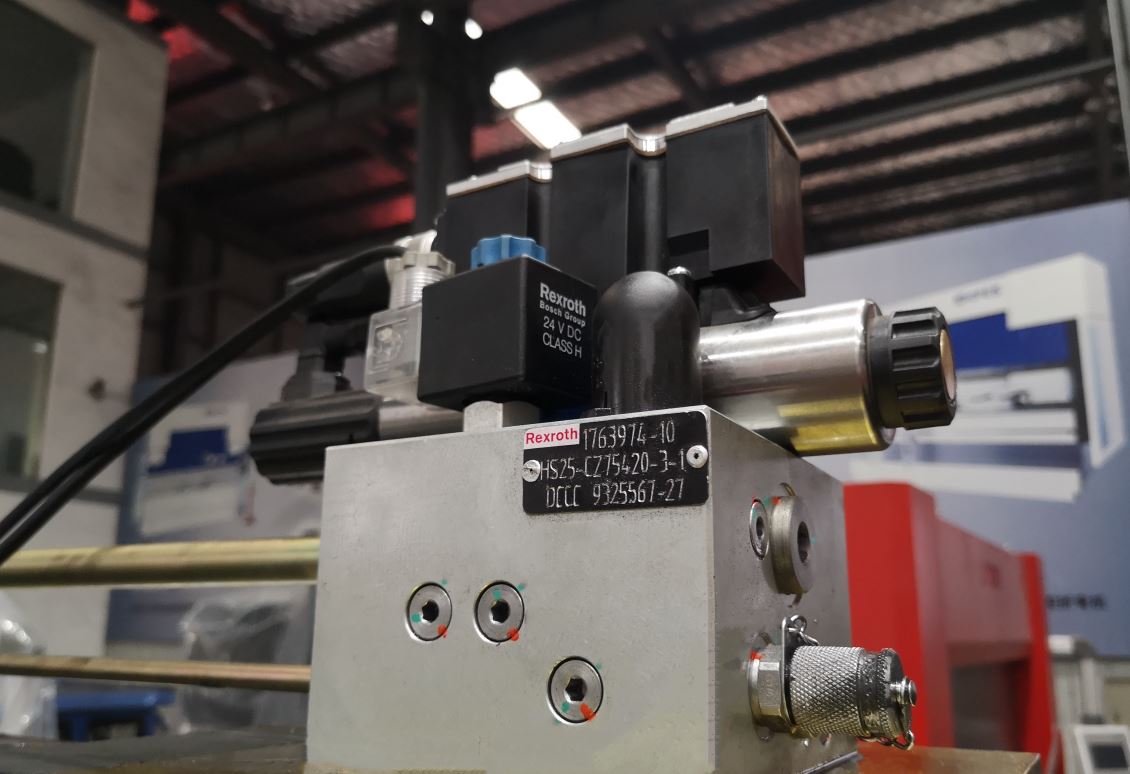

3. Proportionalventil
Proportionalventil regulerer nøjagtigt Y1 Y2 aixs bevægelser

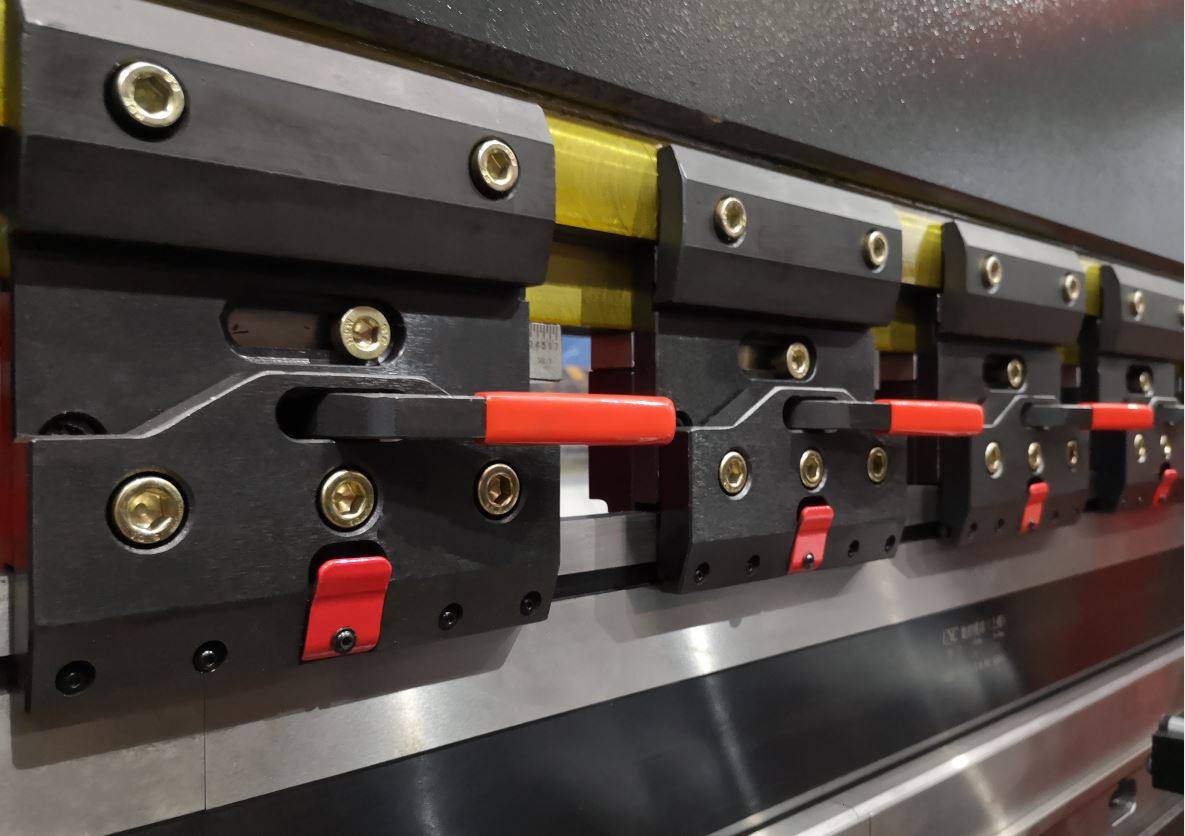

4. Hurtig klip
Hurtige værktøjsskift takket være lodret opsætning, for at reducere dine opsætningstider

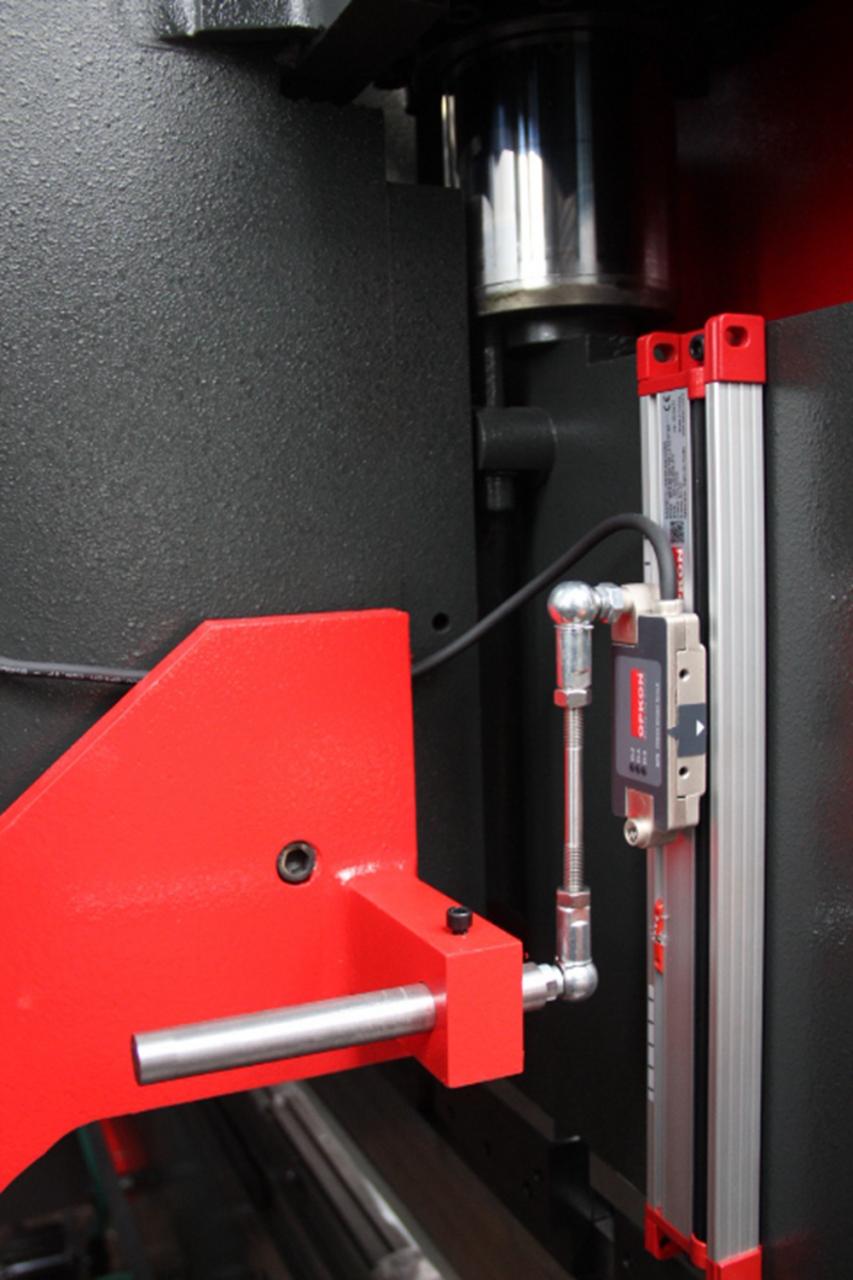

5. Gitterlineal giver præcis positionering
Optisk lineært styresystem er fastgjort til maskinsengen med en adskilt arm. Med denne løsning er alle krøjeværdier i stand til at optage for at justere dine bindingsfølsomheder og repeterbarhed.

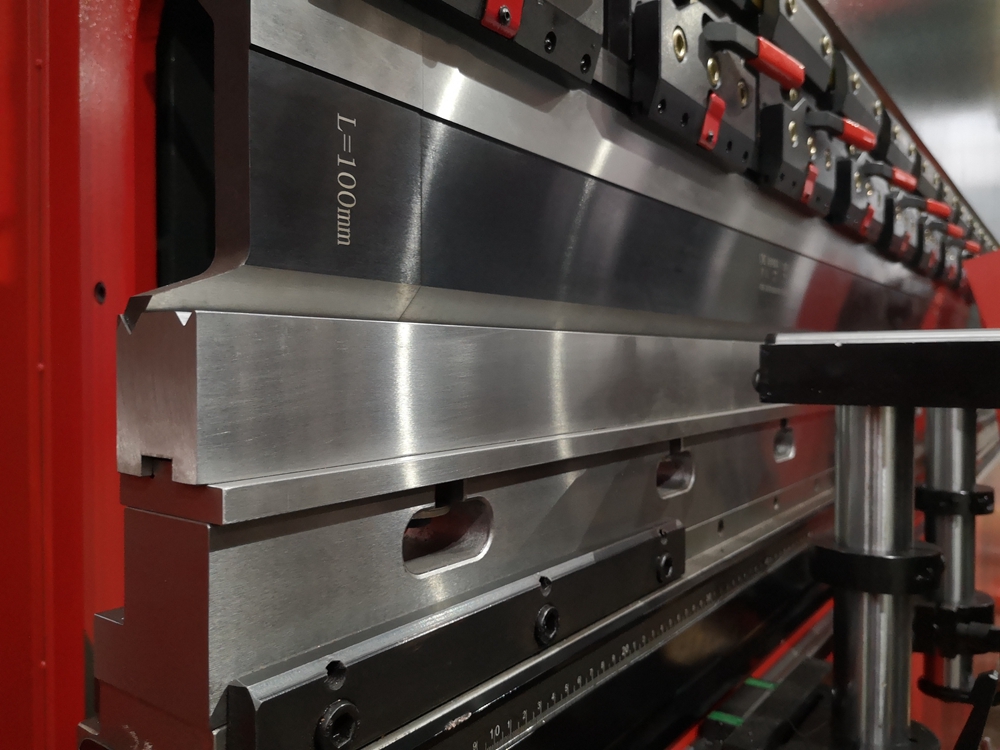

6. CNC-form (Golin)
CNC koncentrisk form，Multifunktion, let at skifte side

7. Automatisk kronesystem
Udlignet kompensation, perfekt bøjningsvinkelKontrol af CNC styresystem DA52s

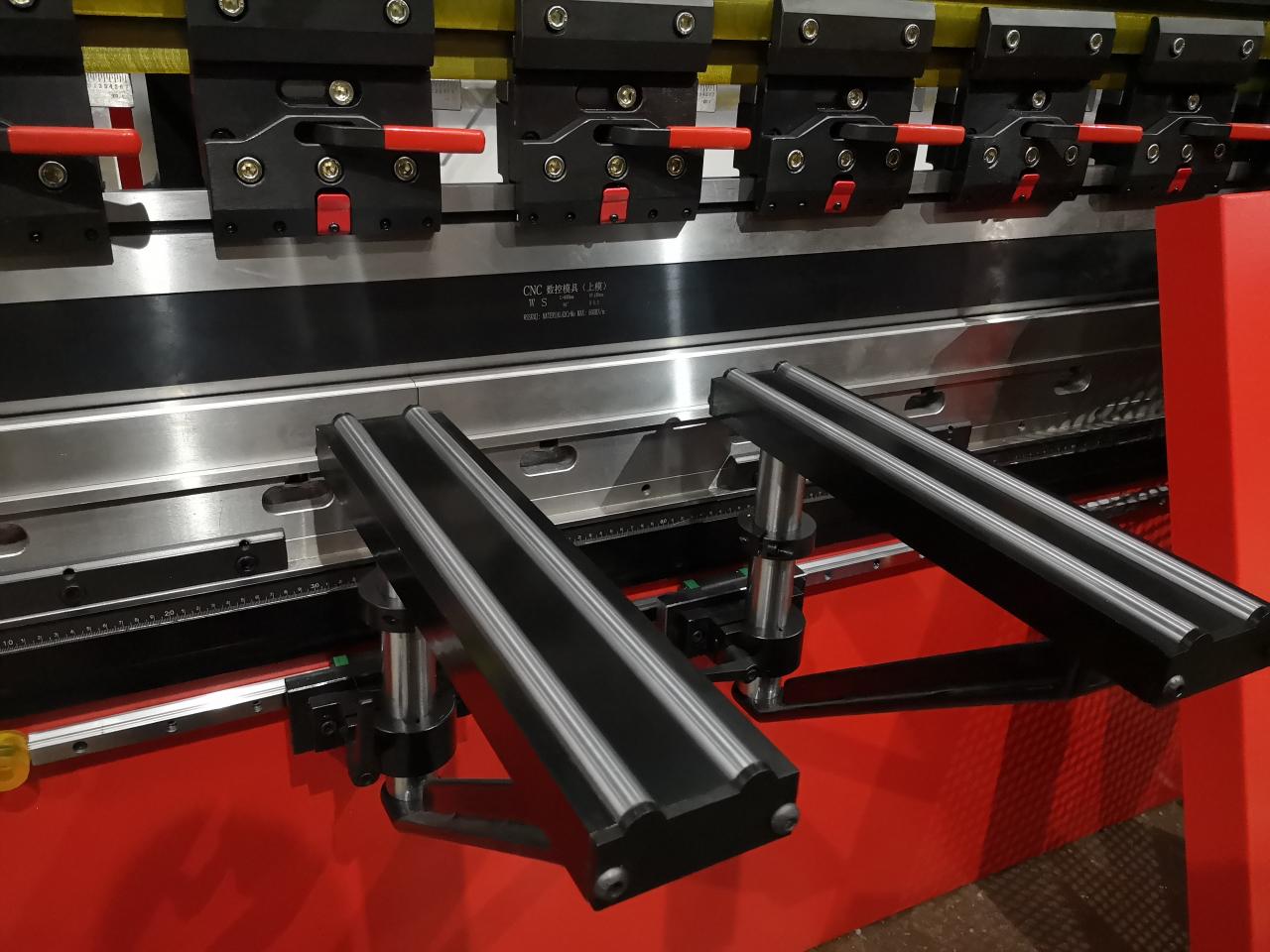

8. Støttearm
De ergonomiske støttebeslag og led arbejdsområdebelysning tjener til at maksimere din betjeningsvenlighed

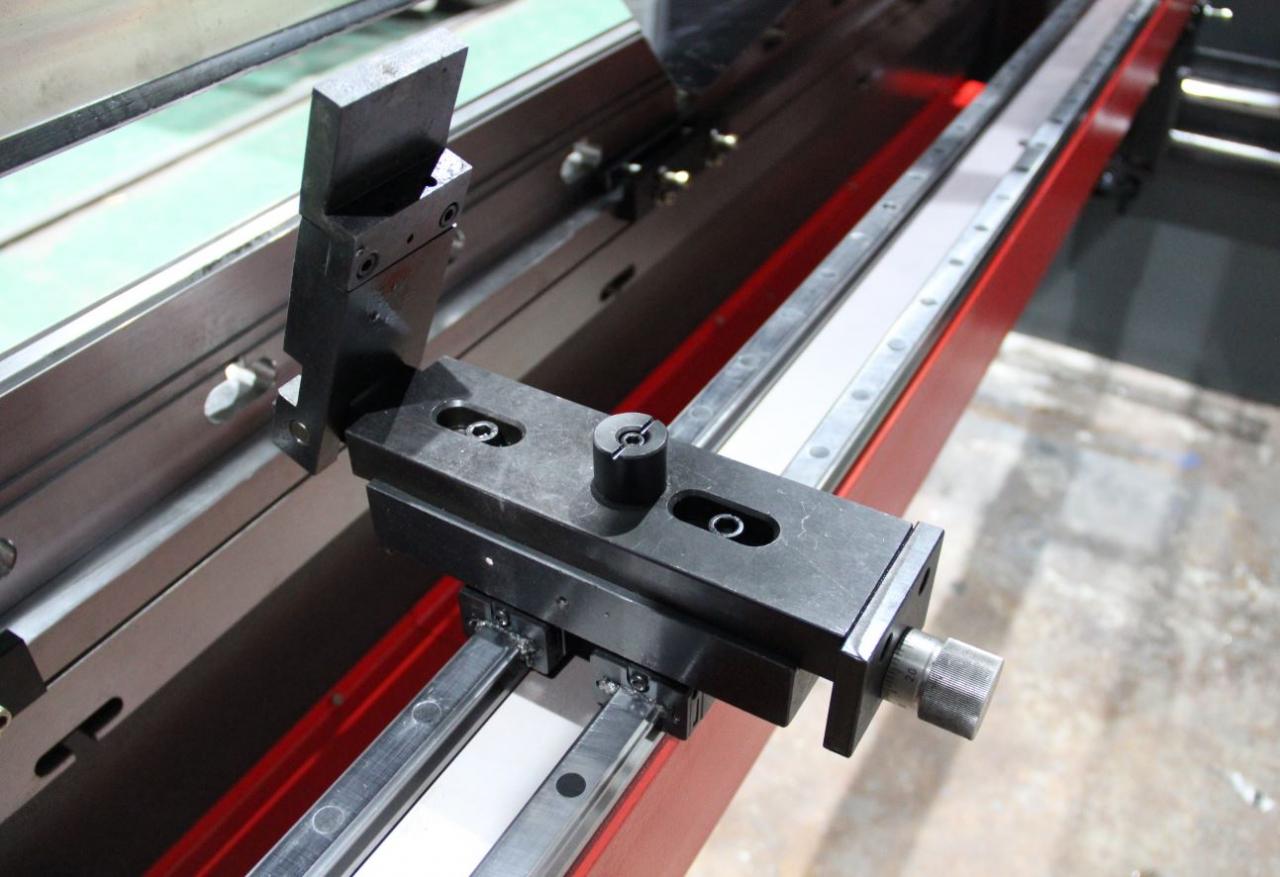

9. Dobbelt lineære føringer og integreret støttebjælke
For at forbedre fingerbevægelsens nøjagtighed

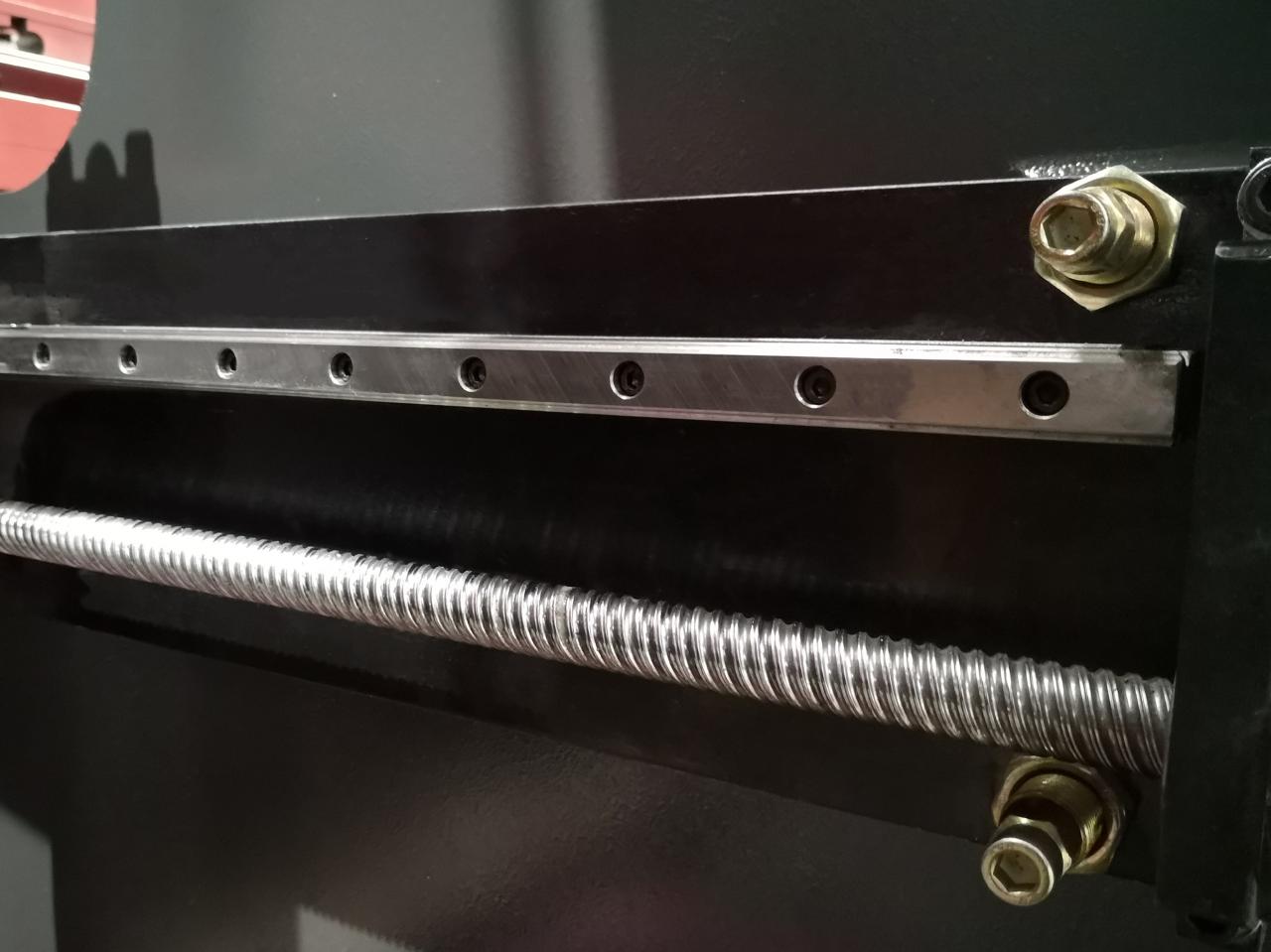

10. Kugleskrue og lineær guide
Dynamiske bagmålere og højhastighedsakse takket være kugleskruen og lineær guide for at forbedre rygmålerens bevægelsesnøjagtighed

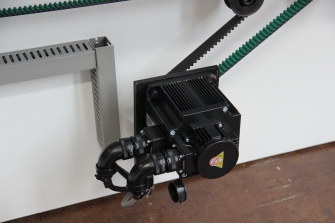

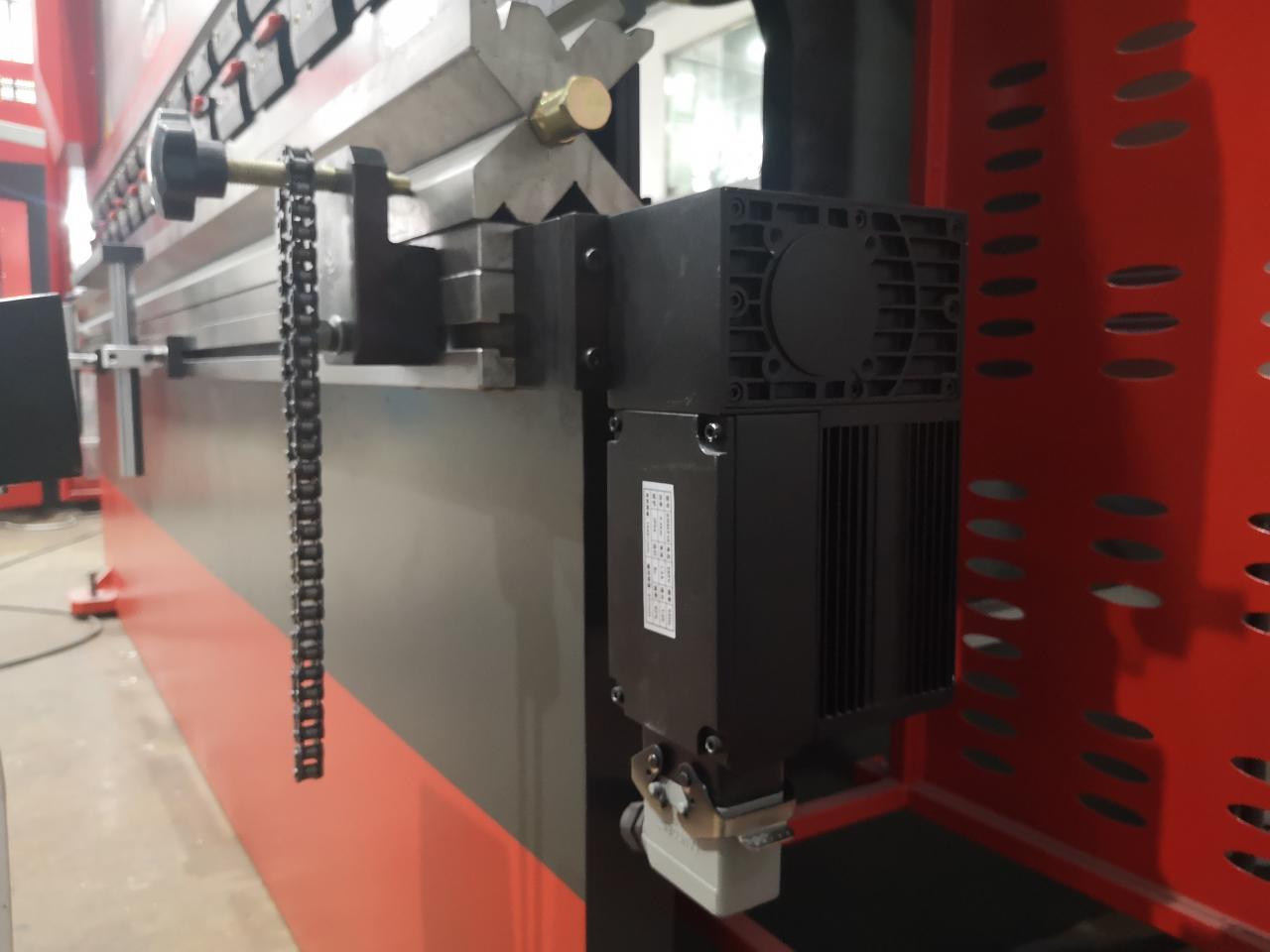

11. Servomotor
Servodrev X og Y aixs positionering for at øge hastigheden og nøjagtigheden.

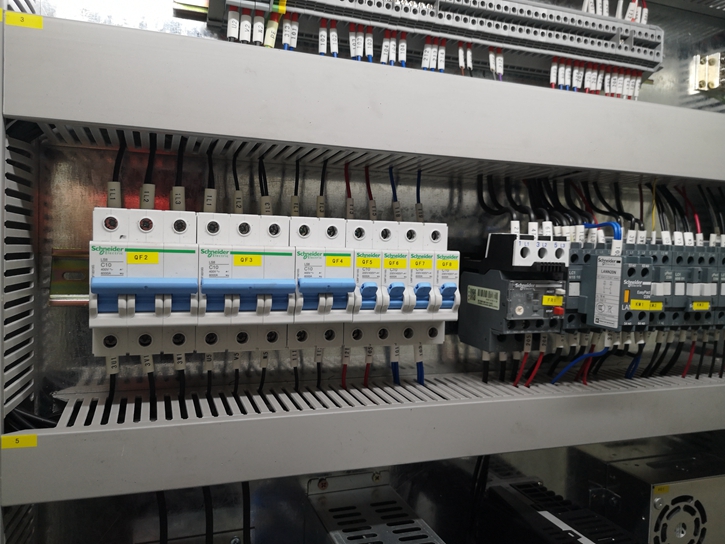

12. Vigtigste elektriske komponenter
Udvalg af internationale mærker, stabil og langtidsholdbar ydeevne.

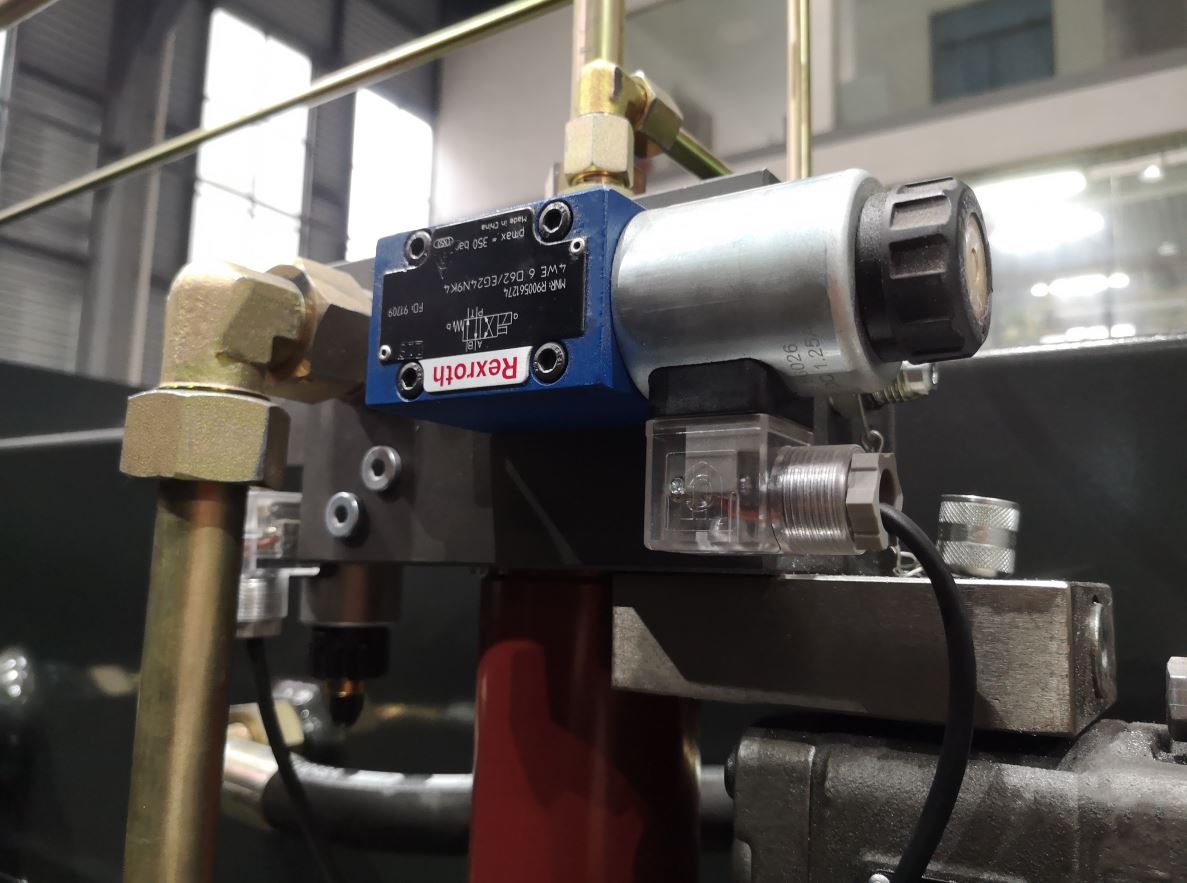

13. Hydraulikventil
Udvalg af internationale mærker, stabil og langtidsholdbar ydeevne.

14. Hovedmotor (Siemens fra tysk) Oliepumpe (Sunny fra Amerika)
Udvalg af internationale mærker, stabil og langtidsholdbar ydeevne.

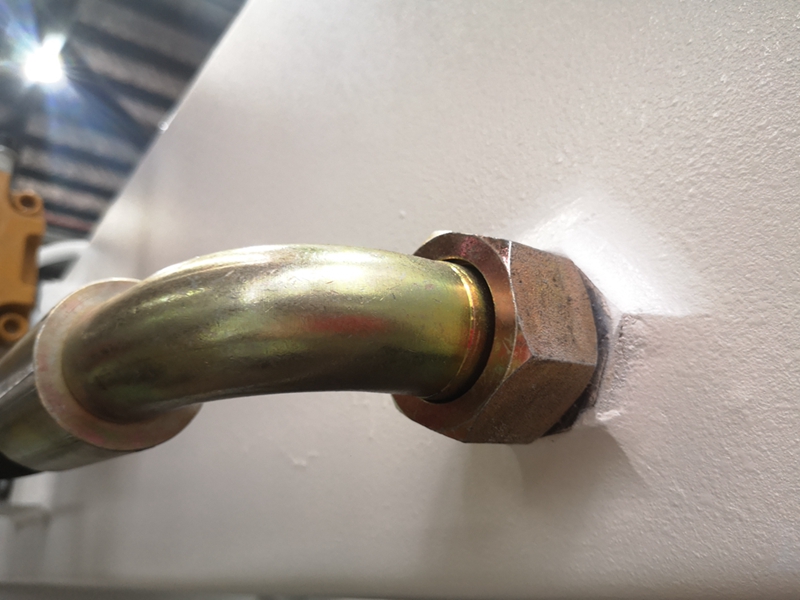

15. Rørsamling (EMB fra tysk)
For at undgå lækage af olie, let at reparere

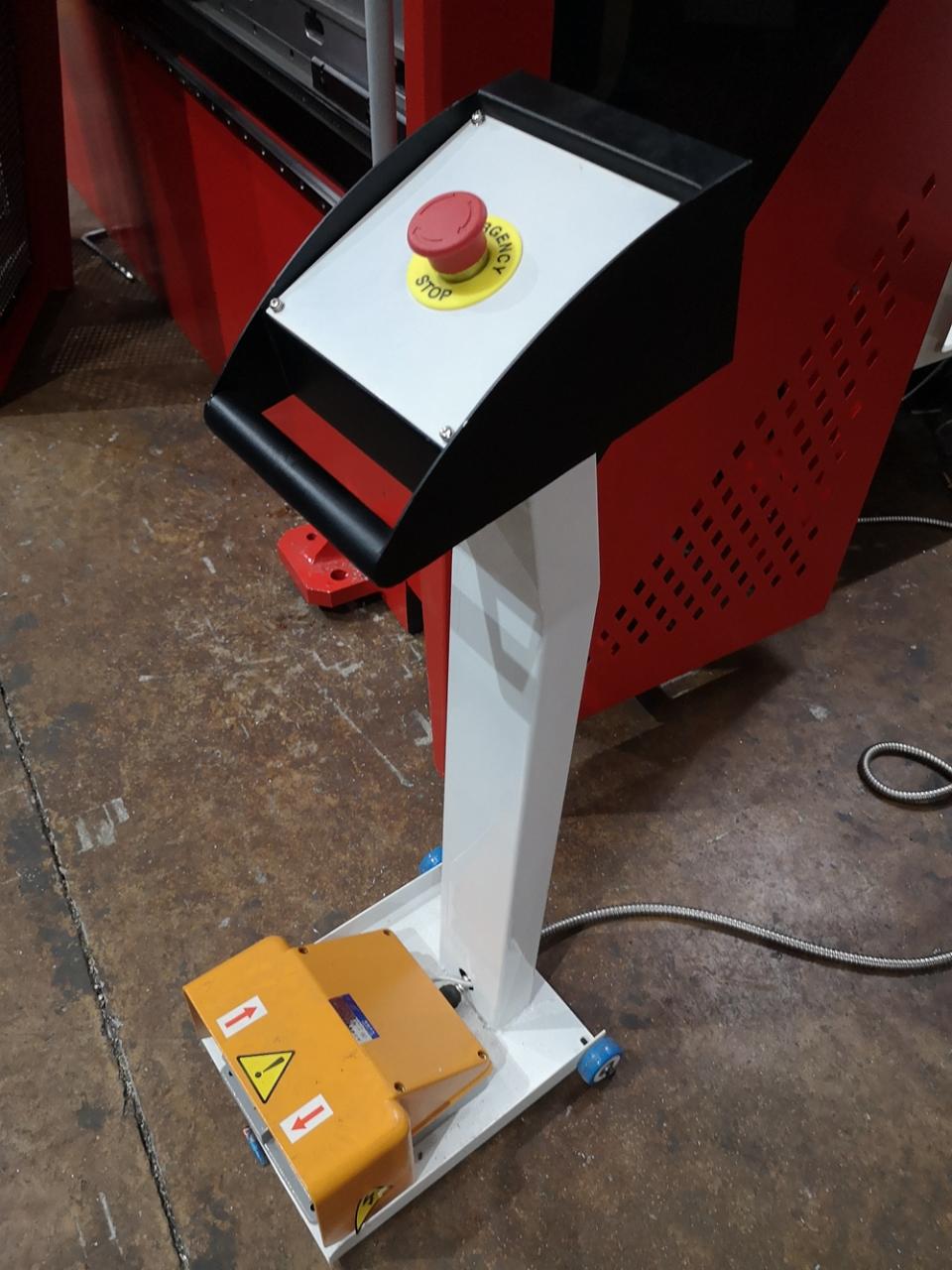

16. Fodkontakt elektriske komponenter (Schneider fra Frankrig)

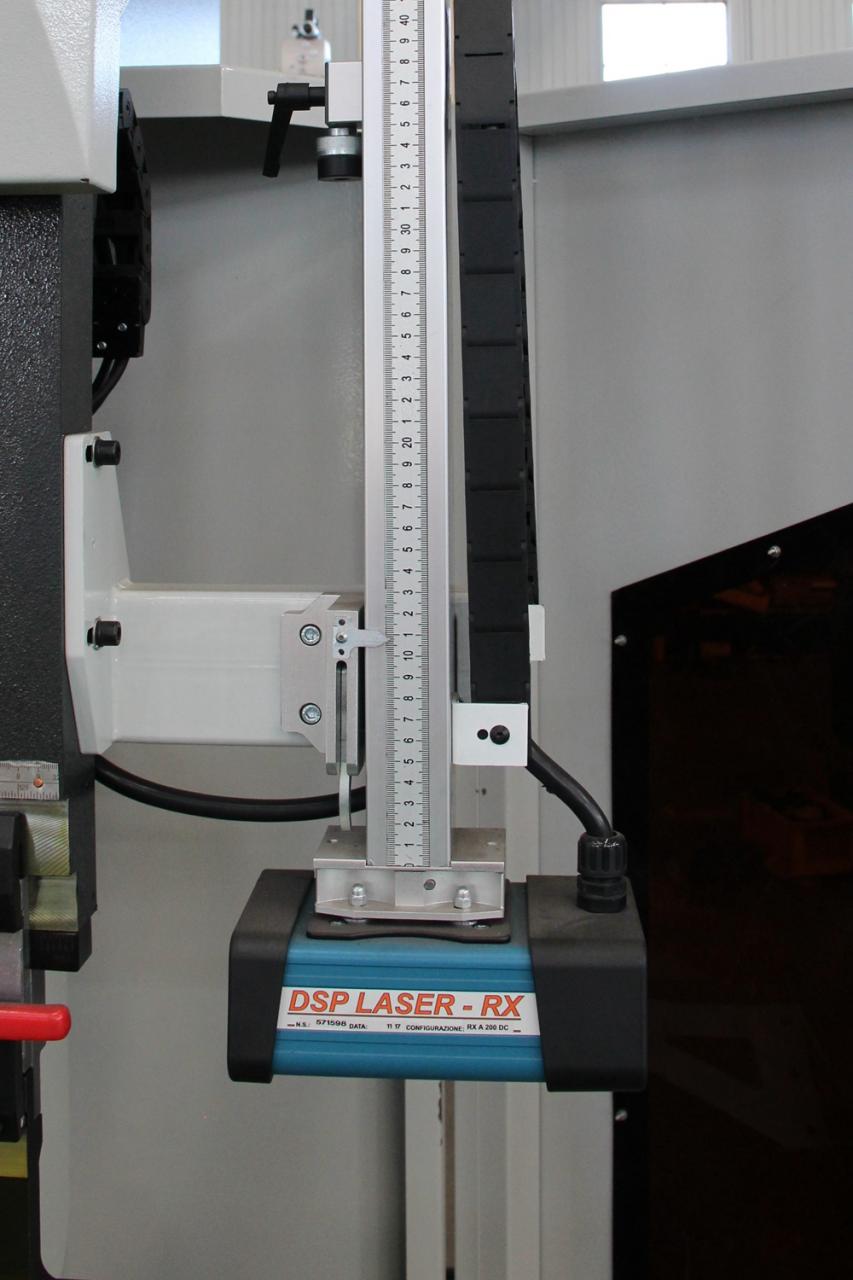

17. DSP Laser Safe (Valgfrit)
Klingen stopper, når en forhindring registreres af laser.

Tekniske parametre

Model	Polafstand (mm)	Halsdybde (mm)	Skyderslag (mm)	Max højde (mm)	Effekt (kw)	Vægt (kg)	Dimension (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

detaljer

• Skyderslag (mm): 120 mm
• Automatisk niveau: Fuldautomatisk
• Halsdybde (mm): 320 mm
• Maskintype: Synkroniseret
• Arbejdsbords længde (mm): 3200 mm
• Arbejdsbords bredde (mm): 150 mm
• Mål: 3200x1600x2600mm
• Tilstand: Ny
• Materiale/metalforarbejdet: Messing/kobber, rustfrit stål, ALLOY, kulstofstål, aluminium
• Automatisering: Automatisk
• Ekstra tjenester: Slutformning
• År: 2020
• Vægt (KG): 7000
• Motoreffekt (kw): 7,5 kw
• Nøgle salgsargumenter: Multifunktionel
• Garanti: 2 år
• Gældende brancher: Byggematerialebutikker, maskinreparationsværksteder, produktionsanlæg, fødevare- og drikkevarefabrikker, trykkerier, anlægsarbejder, energi og minedrift, mad- og drikkevarebutikker
• Udstillingslokale: Ingen
• Marketingtype: Nyt produkt 2020
• Maskintestrapport: Leveres
• Video udgående inspektion: Forudsat
• Garanti på kernekomponenter: 1 år
• Kernekomponenter: leje, motor, trykbeholder, motor, andet
• Model: WE67K Series-125T/3200
• Råmateriale: Plade-/pladerulning

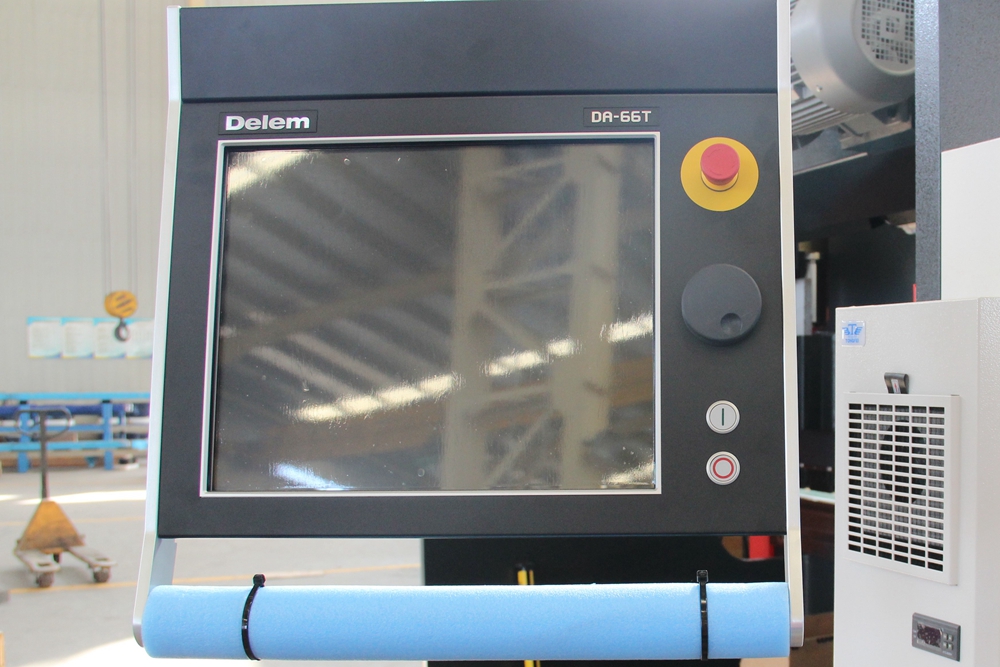

• Styresystem: Delem DA66T
• Styreakser: Y1 Y2 X W-akse kroning
• Elektriske komponenter: Schneider fra Frankrig
• Hovedmotor: Siemens fra Tyskland
• Leveringstid: 15 dage
• Anvendelse: Metalpladebøjning
• Certificering: CE ISO
