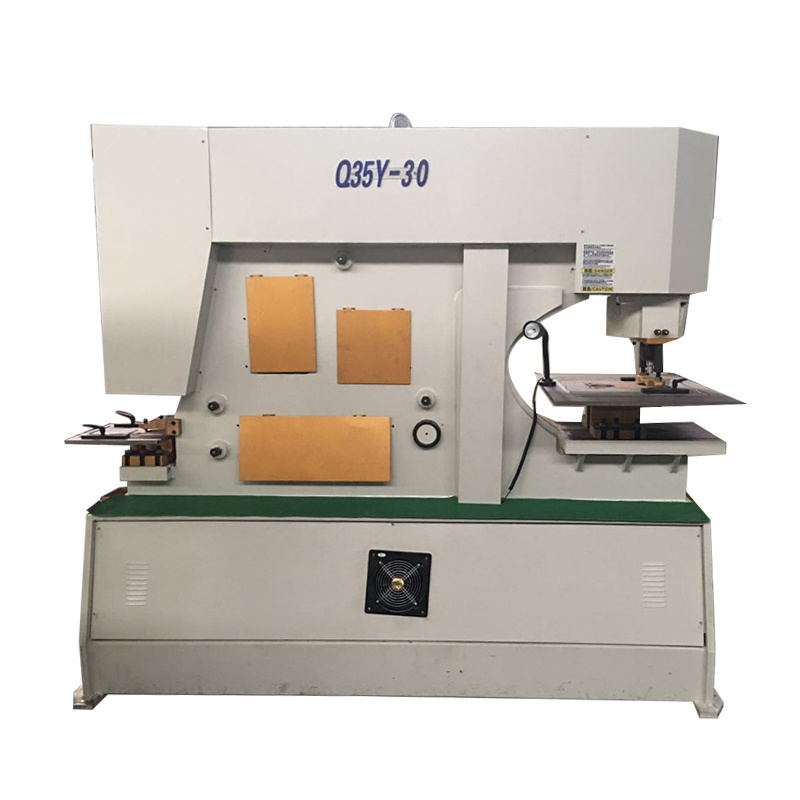

Hydraulisk jernbearbejdningsmaskine
Q35Y-seriens hydrauliske jernarbejder vedtager hydraulisk køresystem. Jernarbejder kan skære punch alle slags huller. Forskellige metalplader, firkantstang, vinkelstål, rundjern, fladstænger, profilstænger, kanalstål og bjælkestål kan skæres, udstanses og indhakkes på maskinerne.
Tilbehørsliste
* Et sæt hulmatrice
* Et sæt vinklet stålklinge
* Et sæt kanalblade
* Et sæt skærepladeblad
* Et sæt kærvklinge

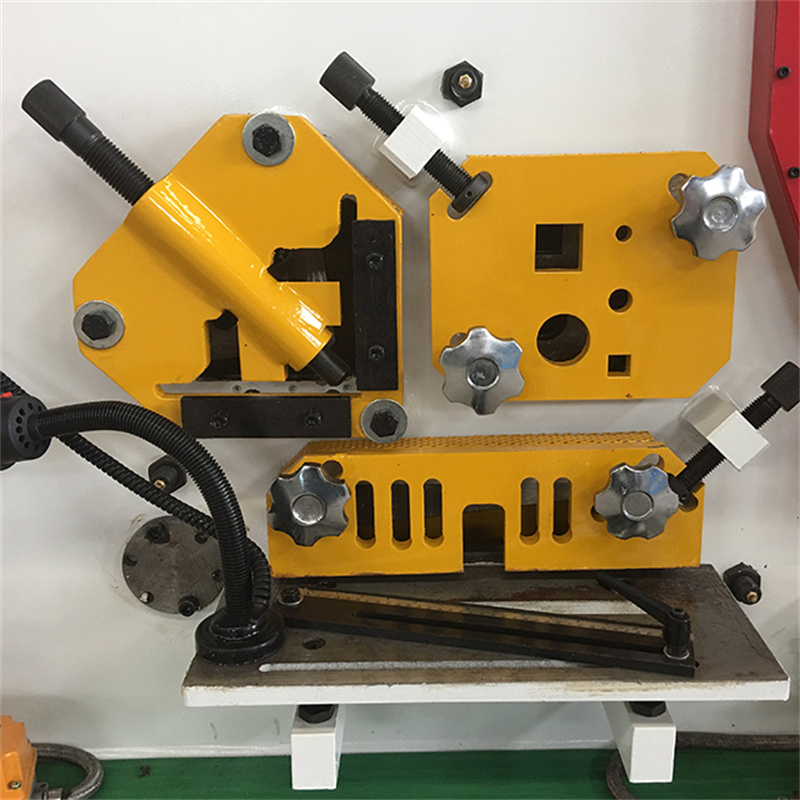

Klippestation
en. Rund og firkantet stangklipning: Der er flere huller til forskellige størrelser. Justerbar hold-down-enhed er praktisk til at klippe forskellige størrelser af rund og firkantet stang, kanal, bjælke osv.
b. Flad stangklipning: stor 15" squraing arm med indlagt skala som standardudstyr. Speciel anti-forvrænget klinge til kvalitetsskæring. Nedre klinge har fire brugskanter. Der er skrue, der giver mulighed for spaltejustering uden behov for mellemlæg.
c. Vinkeljernskære: Vinkeljernsaksen har evnen til at skære vinkeljern ved 45 grader og 90 grader med en diamantformet klinge. Dette giver f.eks. operatøren mulighed for at lave et billedrammehjørne til perfekte svejsninger.d. Diamantformet klinge til kvalitetssnit, der er minimalt med materialespild. Let justerbar fastholdelsesanordning til præcis pladeskæring.
Punching Station
en. Stort udsigtsvindue på stripper.
b. Svingbart design for nem betjening.
c. Tilgængelig unik stil giver mulighed for stansning af jern i store vinkler og stansning i store kanaler.
d. Hurtig udskiftning af koblingsmøtrik og muffe til hurtig udskiftning
e. Stort målebord i to dele med regler og stop som standardudstyr.
Notching Station
en. Unikt design til uovertruffen skæring af vinkel og flad stang.
b. Elektrisk sikkerhedsafskærmning og tre målestop for præcis positionering.
c. med ventileret anordning for god udsyn.
d. Notchstationen har også et overdimensioneret bord med materialestop.
Maskinspecifikationer
Model | Q35Y-20 | Q35Y-25 | Q35Y-30 | Q35Y-35 | Q35Y-40 | ||
Behandlingskapacitet (KN) | 750 | 1100 | 1400 | 1700 | 2000 | ||
Materiale trækstyrke (Mpa) | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ||
Flad klipning | Maks. Skærekapacitet (tykkelse* bredde (mm) | 20×330 | 25×330 | 30×355 | 30×400 | 35×450 | |
10×480 | 16×600 | 20×600 | 25×600 | 30×750 | |||
Barklipning | Firkantet stang (mm) | 50 | 50 | 55 | 60 | 65 | |
Rund stang (mm) | 50 | 60 | 65 | 70 | 75 | ||
C-kanal (mm) | 160×5 | 200×9 | 280×11 | 300×11 | 320×12 | ||
I-stråle (mm) | 160×6 | 200×9 | 280×10 | 300×10 | 320×10 | ||
Vinkel klipning | 90° klipning (mm) | 140×12 | 160×14 | 180×16 | 180×8 | 200×20 | |
45° klipning (mm) | 50x5 | 60x6 | 60x6 | 80x8 | 80x10 | ||
Hulning | Maks. Stansekapacitet (diameter* tykkelse) (mm) | Φ30*20 | Φ35*25 | Φ38*26 | Φ40*35 | Φ40*40 | |
Motor (KW) | 5.5 | 7.5 | 11 | 15 | 18.5 | ||
Dimension (mm) | Længde | 1860 | 2355 | 2680 | 2800 | 3200 | |
Bredde | 790 | 960 | 1040 | 1260 | 1440 | ||
Højde | 1900 | 2100 | 2300 | 2400 | 2450 | ||
Vægt | 2200 | 4800 | 6300 | 7300 | 980 |
detaljer
- CNC eller ej: Normal
- Tilstand: Ny
- Nominel kraft (kN): 600
- Strømkilde: Hydraulisk
- År: 2021
- Spænding: 220
- Dimension (L*B*H): 1650x600x1700
- Motoreffekt (kW): 7,5
- Vægt (T): 1,6
- Nøgle salgsargumenter: Høj produktivitet
- Garanti: 2 år
- Udstillingslokale: Ingen
- Gældende industrier: Fabrikationsanlæg, anlægsarbejder, maskinreparationsværksteder, byggematerialebutikker
- størrelse: 3600x900x1500mm
- Navn: kantpressebukkemaskine af plademetal
- Certificering: ce
- Eftersalgsservice: Gratis reservedele
- Service efter garanti: Online support
