Metalskæring Hydraulisk stålbearbejdningsmaskine til udstansning Beskæring Notching skæring

Produkt beskrivelse

Vores stålarbejdere vil bringe optimal kvalitet og produktivitet til en rimelig pris ind til din virksomhed. Denne universelle maskine gav dig mulighed for at stanse, beskære, skære, skære og mange andre funktioner afhænger af din værktøjskonfiguration. Denne maskine er udstyret med to separate stationer, som er i stand til at arbejde selvstændigt. Meget præcist bearbejdede mekaniske dele og udvalgte hydrauliske og elektriske hovedkomponenter garanterede lang serviceløs funktion og stabil drift under alle forhold.

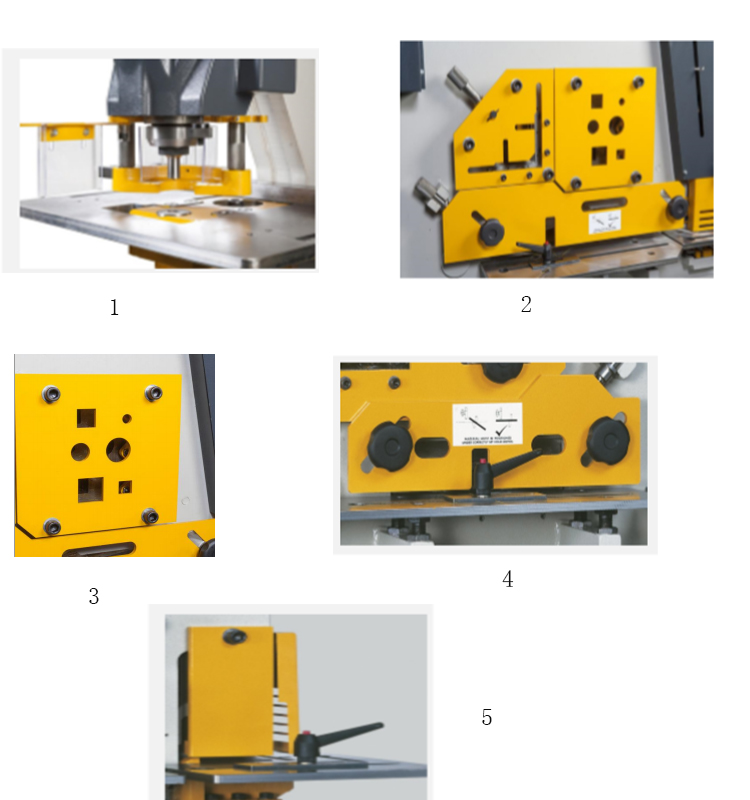

Detaljerede billeder

1. Punch station

Det store hullejeområde har en aftagelig frontblok og er designet til at give en meget bred vifte af stanseapplikationer. Et stansebord med regler og vejledninger til gentagelsesarbejde er monteret som standardudstyr.

2. Vinkelstation

Denne station giver stor kapacitet vinkelskæring ved 90° og 45°. Vinkler mellem 45° og 90° kan opnås ved først at skære ved 90° og derefter flangetrimme til den ønskede vinkel i skærestationen

3. Sektionsskærestation

Maskinerne er som standard udstyret med knive til skæring af runde og firkantede stænger. Med ekstra udstyr er maskinerne i stand til at skære, i denne åbning, kanal, strø, T-sektion og mange andre specialprofiler.

4. Klipning

Klippeenheden er forsynet med en enkel, robust holddown, som kan justeres til enhver materialetykkelse inden for maskinens skærekapacitet. Forskydningsbordet med justerbare føringer er monteret for at tillade nøjagtig fremføring af materialer. Styringen kan justeres for at tillade geringsskæring op til 45° for flade stænger eller for at trimme vinklerne.

5. Notching station

Notch-stationen er som standard udstyret med et rektangulært notch-bord med justerbare rygstop, hvilket muliggør gentagen positionering.

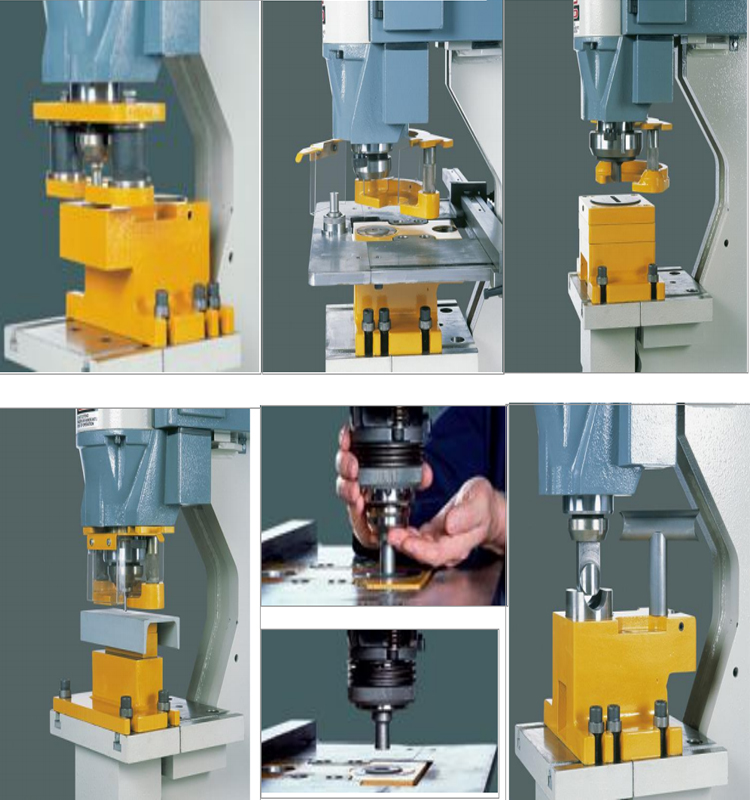

Ansøgninger

Punch station-applikationer (ekstraudstyr) Minimum deform stripper samling, Minimum deform stripper samling for at give minimal deformation, mens du stanser tætte stigningshuller i flad bar.

Hurtigt værktøjsskift

Hurtig skift stempelholder. Behøver kun at dreje stanseholderen 90° for at låse i position. Stort hul, stort hul/slids-beslag til diametre fra 38 op til 110 mm. Fås også til diametre op til 160 eller 225 mm.

Kanal/bjælke væv bolster

Specielt designet banestøtte til udstansning i banen af kanal eller bjælke. Bolstere til specielle profiler fås på ansøgning.

'Super-hurtigt' værktøjsskift

Fjeder og kuglelejer låser/låser værktøjet op i position med 90° hånddrejning. Ingen nøgler eller skruenøgler påkrævet.

Rør kærv enhed

Til 90-graders forbindelse med rør. Fås til udvendige diametre op til 165 mm.

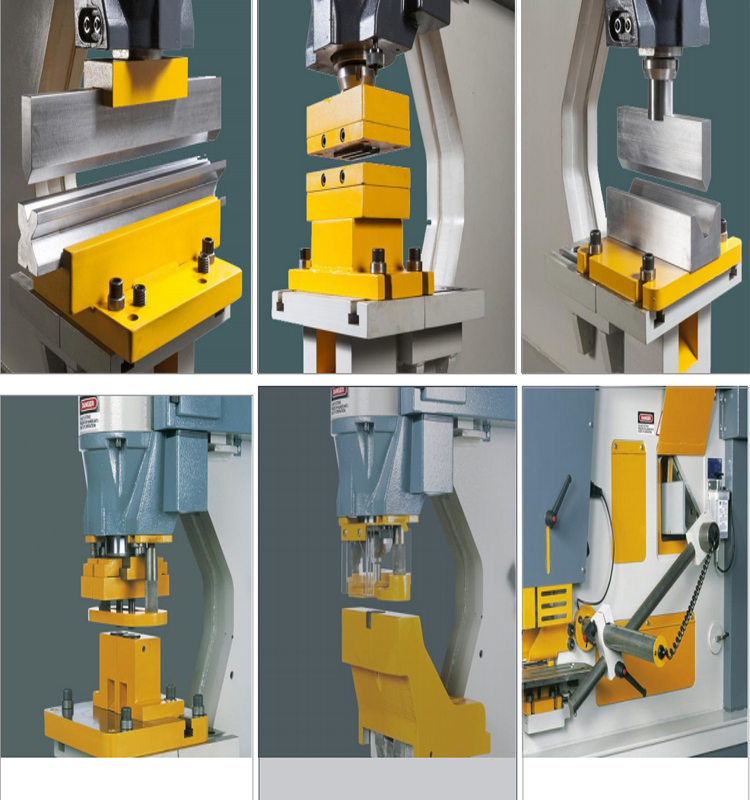

Pladebukkeenhed

Pladebukkeenhed med multi-vee blok (med 10, 20, 24 & 40 mm brede V-åbninger, alle 85°).

Lamellenhed

Speciel stanseenhed til stanseventilationsapplikationer.

Barbøjningsenhed

Til bøjning af materiale op til max. 22 mm tykkelse. Med single-vee blok, 76 mm med V ved 85°

Dobbelt hul enhed

Dobbelt huls variabel pitch enhed. Udstanser 2 huller op til 29 mm dia.

Svanehals bolster

Til bane- og flangestansning op til 32 mm dia. i 300 mm max. kanal og 'jeg'-stråle.

Touch & cut lineal længde stop

(ekstraudstyr) Touch & Cut lineal længde stop (en meter) kan bruges til vinkelskæring, sektionskære og skærestation. 2 eller 3 meters længder til rådighed.

Tekniske funktioner

Model	MULTY 70	MULTY 95	MULTY 125
NOMINEL KAPACITET	70T	95T	125T
STUNNING
Maksimal kapacitet	26*20	27*25	35*25
Diameter * Tykkelse	57*9	57*12	67*16
Rejse	55	80	80
Standard halsdybde	305	355	355
Deep throat (valgfrit)	625	625	625
Standard maksimal punch	57	57	57
Valgfri maksimal punch	160	160	225
Maksimal strålestørrelse	305	305	305
KLIPNING
Pladetykkelse	300*20	380*20	380*25
Maksimal pladebredde	375*15	480*15	600*15
45' vinkelforskydning, maksimalt 45'	100*15	120*15	120*15
90' Cut	130*13	150*15	150*18
45'Klip	70*10	80*10	80*10
SNITSSKÆRING
Rundstang/firkantstål	45	50	55
Kanal / H-Beam*	130*65	160*90	200*100
T-Beam*	90*12	100*12	120*12
HAKKET
Pladetykkelse	12	13	13
Bredde- Rektangel	45	52	60
Dyb-rektangulær	90	100	100
Dyb-V-formet	60	70	80
Trimning	100*10	100*13	100*13
HJØRNEHAK*
Indhak maksimal kapacitet	250*6	250*6	250*6
RØRHAK*
Maksimal rørdiameter	83	108	108
BØJNING*
Flad stålbøjning	250*13	250*20	250*22
Pladebøjning	500*3	500*3	700*3
PUNCHING VED NOTCH STATION
Dyb hals	125	125	125
Maksimal kapacitet	38*8	38*10	38*12
TEKNISK DATA
Motoreffekt KW	7.5	7.5	7.5
Maskinens egenvægt Kg	1620/1990	2430/2880	3100/3620
Maskinmål (L*B*H)cm	164*71*180	190*79*191	200*80*203

detaljer

• Modelnummer: Multi 70
• CNC eller ej: CNC
• Tilstand: Ny
• Nominel kraft (kN): 700 kN
• Strømkilde: Hydraulisk
• Spænding: 380V/220V Valgfri
• Dimension (L*B*H): 1640*710*1800
• Motoreffekt (kW): 7,5
• Vægt (T): 1,62199
• Nøgle salgsargumenter: Multifunktionel
• Garanti: 1 år
• Udstillingslokale: Ingen
• Gældende brancher: Byggematerialebutikker, gårde, trykkerier, anlægsarbejder, energi og minedrift, mad- og drikkevarebutikker, reklamefirma
• Maskintype: Hydraulisk Ironworker
• Eftersalgsservice: Onlinesupport, teknisk videosupport, vedligeholdelse og reparation i marken
• Efter garantiservice: Video teknisk support, online support, feltvedligeholdelse og reparationsservice
• Lokal serviceplacering: Ingen
• Slideslag (mm): 55/80
• Certificering: CE
• Trykkapacitet: 70T
• Funktion: Udstansning af huller, sektion af stålskæring, slidsning, vinkelhak, bøjning
• Stansning ved Notch Station Deep Throat: 125
• Maksimal kapacitet: 70T
• Diameter* Tykkelse: 57*9
• Rejser: 55
• Standard maksimalt slag: 57
• Valgfrit maksimalt slag: 160
• Maksimal strålestørrelse: 305
• Farve: Gul / Option
