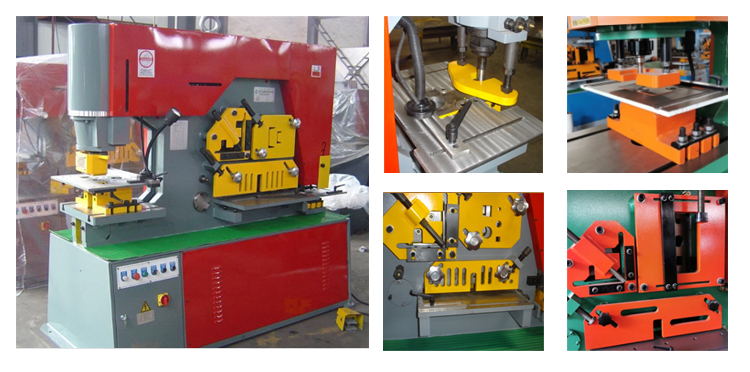

Q35y Hydraulisk Ironworker kombineret boremaskine stanse- og klippemaskine

Hydraulisk drev, er i øjeblikket co-stansemaskine de nyeste produkter, dåseplade, firkantstål, rundstål, vinkelstål, kanalstål, l-bjælke til skæring, stansning og fremføringsanordning med forskydningsblok.

Funktioner

1. Dobbeltcylindret hydraulisk stanse- og klippemaskine

2. Stort stansebord med multifunktions bolster

3. Bagerste notching station, lav effekt inching og justerbar slag ved stanse station

4. Stansning Fuldstændig udvalg af universelle stanser og matricer er tilgængelige.

5. Klipning Rund og firkantet stangsaks har flere huller til forskellige størrelser.

6. Indhak Unikt design giver mulighed for skæring af vinkel og flad stang. Elektrisk sikkerhedsafskærmning og tre målestop for præcis positionering.

Ansøgning

Den multifunktionelle kombinerede hydrauliske stanse- og skæremaskine er velegnet til stålstangsbehandlingsanlæg, tunneler, broer og andre projekter af motorveje og højhastighedsjernbaneprojekter. Den er velegnet til bearbejdning af stålplader, vinkeljern, kanalstål, I-bjælker, rundstål og firkantstål. Denne maskine har flere funktioner, høj effektivitet, arbejdsbesparelse og udstyrsinvestering. Det er et uundværligt værktøj til stålbearbejdning.

Hovedfunktioner

Stansning:

Fuldt udvalg af universelle stanser og matricer er tilgængelige.unik stil giver mulighed for stansning af jern i store vinkler og stansning i store kanaler. Stort visningsvindue på stripper, der kan svinges væk design for nem betjening. Stort målebord i to dele med linealer og stop som standardbeslag.Hurtig skift koblingsmøtrik og muffe for hurtig udskiftning af ændring.

Klipning:

Rund og firkantet stangsaks har flere huller til forskellige størrelser. Justerbar hold-down enhed til rund/firkantet stang, kanal/bjælkeskæring. Stor kraftig afskærmning for maksimal sikkerhed. Vinkelsaksen har evnen til at skære vinkel ved 45° både øverste og nederste ben. Dette giver operatøren mulighed for at lave et billedrammehjørne til perfekte svejsninger. Diamantformet klinge til kvalitetssnit, der er minimalt med materialetab og deformitet. Let justerbar fastholdelsesanordning til nøjagtig pladeskæring. Stor 15" firkantarm med indlagt skala. Speciel anti-forvrænget klinge til kvalitetsskæring. Nedre klinge har fire brugbare kanter. Der er skrue, der giver mulighed for justering af mellemrummet, uden at der er behov for mellemlæg.

Indhak:

Unikt design giver mulighed for skæring af vinkel og flad stang. Elektrisk sikkerhedsafskærmning og tre målestop for præcis positionering. Indhakningssektionen på denne hydrauliske jernbearbejdningsmaskine er perfekt til at skære metalplade, vinkeljern og meget mere ud. Notchstationen har også et overdimensioneret bord med materialestop. Denne del af maskinen kan også udstyres med den valgfrie vee notcher.

Bøjning:

Bøj også pladen under 500 mm. Alle komponenter i Maskinen er af højeste kvalitet i deres sikkerhed, funktion. Q35Y jernarbejder klippe- og stansemaskine CE-godkendt Q35Y hydraulisk jernarbejder

Produktparametre

SPECIFIKATIONER FOR hydraulisk jernarbejder
Model	Stansetryk (T)	Maks. skæretykkelse af stål	En turstørrelse (T*W)(mm)	Halsdybde (mm)	maks. motoreffekt (mm)
Q35Y-12	35	12	300*12	115	25
Q35Y-16	55	16	16*250 8*400	300	25
Q35Y-20	75	20	20*330 10*480	355	30
Q35Y-25	110	25	25*330 16*600	400	35
Q35Y-30	140	30	30*335 20*600	600	38

Vi bruger det berømte mærke til hydraulisk jernarbejder kombineret stanse- og klippemaskinekonfigurationer, jævn skæreeffekt, god kvalitet og høj ydeevne.

Ingen.	Vare	Antal	Mærke
1	Motor	1 sæt	Siemens Kina
2	Ventil	1 sæt	Yuken Japan
3	Pumpe	1 sæt	Atos Italien
4	Vigtigste elektriske dele	1 sæt	Siemens Kina
5	Hydraulisk system	1 sæt	Rexroth Tyskland
6	Olietætninger	1 sæt	NOK Japan
7	Ledningsklemmeblok	1 sæt	Weidmuller Tyskland
8	Timer relæ	1 sæt	Omron Japan

FAQ

1. Accepterer din virksomhed skræddersyet tilbud, har vi et særligt behov.

RAYMAX er en virksomhed, der fokuserer på forskning og fremstilling af modulære cnc-maskiner. Vi har en meget rig erfaring og stærk værktøjsmaskine forsknings- og udviklingskapacitet. Vi er meget villige til at tilbyde dig skræddersyet højeffektivt udstyr, så længe du har en vis mængde behov.

2. Hvilket certifikat får maskinen i din virksomhed?

Vi har bestået ISO9001 kvalitetssystemets godkendelse og CE-certificering.

3. Har du en prisliste for valgfri konfiguration?

Vi har forskellige konfigurationer og så mange forskellige specifikationer, så vi kan ikke tilbyde dig en prisliste. Kontakt venligst vores salgsingeniør, hvis du er interesseret i en bestemt konfiguration.

4. Accepterer din virksomhed CIF-pris?

CIF-prisen inkluderer forsendelsesomkostninger for cnc-maskine, som skal citeres i henhold til den forskellige destinationsport og forskellige i forskellige måneder. Kontakt os venligst, når du har et sådant behov. CIF-prisen inkluderer også marinepræmie, som er 2‰ af 1,1*samlet beløb.

5. Hvis din ingeniør kommer til vores land for at reparere maskinen og træne noget, hvor meget vil det så koste?

Omkostningerne indeholder hovedsageligt udgifter til flybilletter tur/retur, kost og logi samt v isa-gebyr. Personaleomkostninger er
100 USD/dag/person, normalt er det et to-personers job. Men det afhænger af et stort udstyr eller installation og fejlretning af hele linjen.

6. Hvad er garantien?

Garanti er 12 måneder, som begynder fra den dag, hvor maskinen er ankommet til importørens havn.

7. Hvad er dine transportmetoder?

For de fleste lande vil vi transportere vores maskine ad søvejen, som for indlandslande kan vi bruge jernbane- eller motorvejstransport. Eksporteret cnc-maskine pakkes i en trækasse, som kan monteres i en 40 HQ.

8. Hvis maskinen er uden for garantien, hvordan opkræves omkostningerne til tilbehør?

For maskine uden for garantien, som skal udskifte dele, opkræver vi i henhold til reservedelstilbuddet. Hvis du har spørgsmål, bedes du sende os en e-mail til konsultation.

9. Hvad ville jeg gøre for maskinfejlen?

Hvis maskinens funktionsfejl og brugere ikke er i stand til at løse, bedes du kontakte os for konsultation. Vores serviceafdeling vil svare inden for 24 timer.

10. Hvordan definerer man maskingarantien? Hvornår begyndte du at måle?

Vi identificerer garantien ud fra fabriksnummeret. Garantitidspunkt tælles med start efter idriftsættelse af udstyr og accept. Hvis du har spørgsmål, bedes du sende os en e-mail til konsultation.

11. Hvor lang er garantiperioden for værktøjsmaskiner?

Vi forpligter os til kundens maskiner er et års garanti. For køb af brugeren, der er registreret som medlem på denne hjemmeside, med maskinens fabriksnummer, kan du nyde en forlænget garanti på 3 måneder. For detaljer henvises til medlemsservice.

12. Har RAYMAX vedligeholdelsesmanual og betjeningsvejledning?

Hver cnc-maskine, der forlader fabrikken, vil være sammen med relaterede serier eller modeller de engelske instruktioner inklusive vedligeholdelsesmanual og betjeningsvejledning. Vedhæftede dokumentationer kan også omfatte cnc-controllerinstruktioner, deleinstruktioner, du har købt (såsom roterende bord, oliekøler)

detaljer

• CNC eller ej: Normal
• Tilstand: Ny
• Nominel kraft (kN): 650
• Strømkilde: Hydraulisk
• År: 2021
• Spænding: 380V/220V Valgfri
• Dimension (L*B*H): 1860x800x1900mm
• Motoreffekt (kW): 4
• Vægt (T): 3
• Nøgle salgsargumenter: Konkurrencedygtig pris
• Garanti: 1 år
• Udstillingslokale: Rumænien, Egypten, Kenya, Marokko, Rusland, Thailand, Storbritannien, Sri Lanka
• Gældende industrier: Gårde, produktionsanlæg, anlægsarbejder, reklamefirma, maskinværksteder, byggematerialebutikker
• Eftersalgsservice: Ingeniører til rådighed til at servicere maskiner i udlandet
• Navn: Q35Y-16 hydraulisk jernarbejdere maskine og saks stål stansning
• Kraft: Hydraulisk drev
• Anvendelse: Metalpladestansning Skæring Bukning
• Type: Co-stansning
• Forarbejdningsmateriale: Stål
• Anvendelse: Firkantet stål I-bjælke
• Bruger FOR: Rundt stål engle stål kanal stål
• Brug af IN: Stansning
• Brug på: udstansnings- og fodringsanordning
